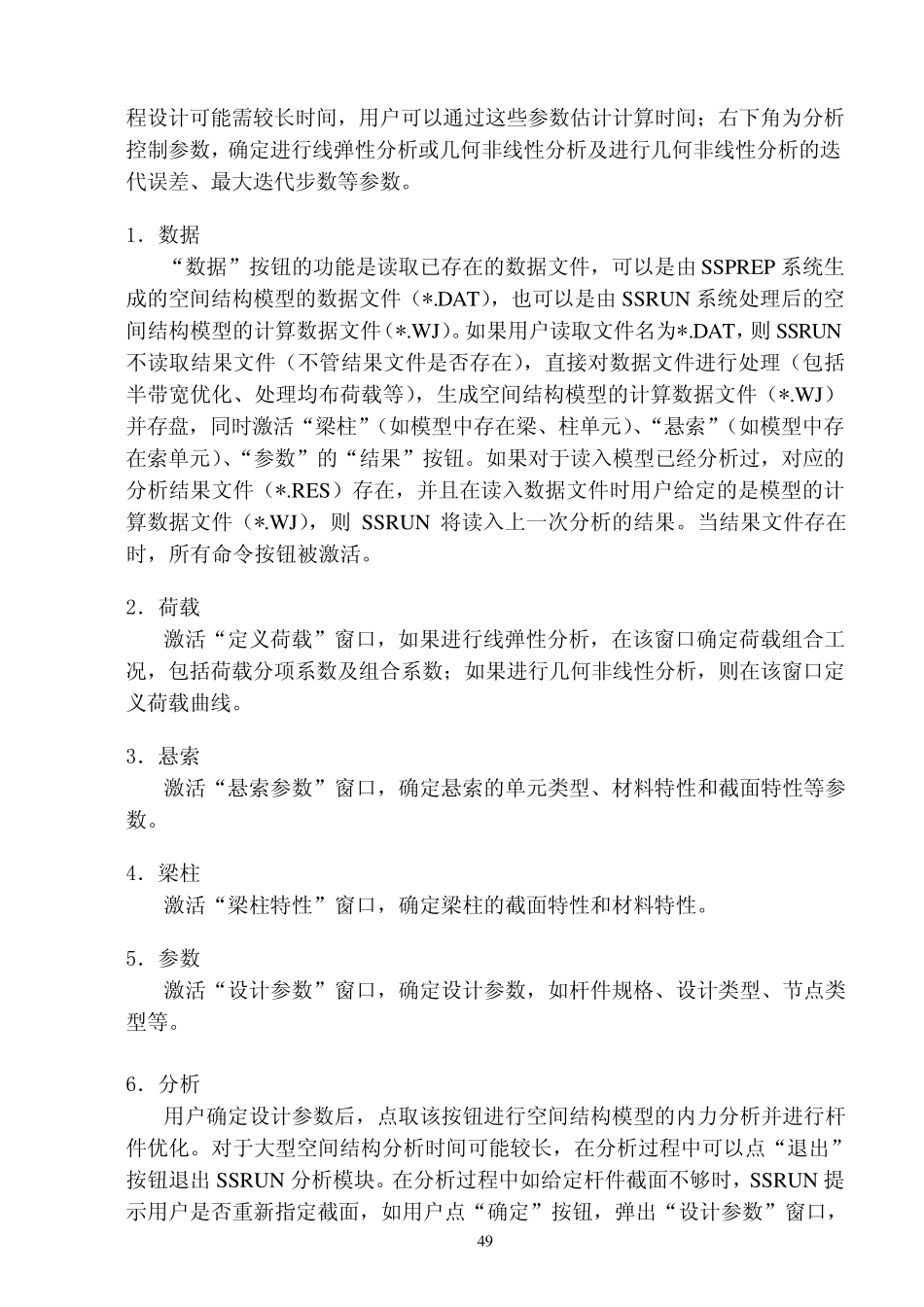

第三章 优化设计系统 §3.1 概述 1．功能简介 空间结构优化设计系统(SSRUN 系统)主要进行空间结构杆件截面优化设计和节点设计，还可以进行空间桁架、框架等结构有限元内力分析。为了使建筑设计与结构设计的数据能够达到共享，在建模系统（SSPREP）中索、梁柱或按梁元计算的空间结构杆件与按杆单元计算的杆件采用统一的数据格式，这样处理可使索元、杆元和梁元个数不受限制；SSRUN 系统提供了定义梁、柱或按梁元计算的空间结构杆件截面特性和材料特性的窗口；定义索截面特性及预拉力的窗口；对于焊接球节点，提供了选择焊接球类型的窗口；对于螺栓球节点，提供了选择螺栓类型、选择螺栓球类型、修改螺栓参数、确定曲面形式和确定曲面特性的窗口；在显示结果窗口中，可以查看节点编号、节点位移、节点荷载、所需节点球大小、杆件编号、杆件内力、杆件应力、杆件截面形式等结果，还可以调整节点球大小，节点球类型及杆件类型，可以显示 SSSEIS系统和 SSDYN 系统的计算结果。 SSRUN系统在进行空间结构内力分析时，采用最有效的半带宽优化技术之一，使半带宽接近最小，并且总刚度矩阵为临时矩阵，系统将根据所需矩阵的大小确定所开矩阵的大小，由于 Window s 具有将硬 盘 模拟 成 虚 拟 内存 的功能，所以计算规 模不受计算机 内存 限制，同 时SSRUN 系统具有在线 帮 助 功能，使用户 在操 作 过 程 中随 时获 得 帮 助 。 2．操 作 步 骤 SSRUN模块 使用过 程 如 下 ： 1) 首 先 用鼠 标 点取 命 令 区 的“ 数据” 按钮 ，输 入 结构模型数据文 件（如 果从SSPREP 系统及 TWCAD 集 成 环 境 激 活SSRUN，并将数据文 件直 接传 入SSRUN 系统，则 此 步 操 作 可以省 略 ）； 2) 确定分析的类型，指 线 弹 性分析或几 何 非 线 性分析； 3) 点取 “ 荷载” 按钮 ，对于线 弹 性分析定义荷载组 合 工 况 ，对于非 线 性分析定义荷载曲线 及预应力施 加 步 骤 等参数； 4) 如 果模型中包 括 索单元，点“ 悬 索” 按钮 ，确定索单元参数； 5) 如 果模型中包 括 梁、柱杆件，点取 “ 梁柱” 按钮 ，确定梁、柱的材料特性 47及截面特性； 6) 点取“参数”按钮，弹出“设计参数”窗口，确定杆件截面类型、设计方法、节点形式、材料类型、拉杆及压杆允许最大长细比、杆件强度设计值、及杆件自重系数等参数； 7) 点...
