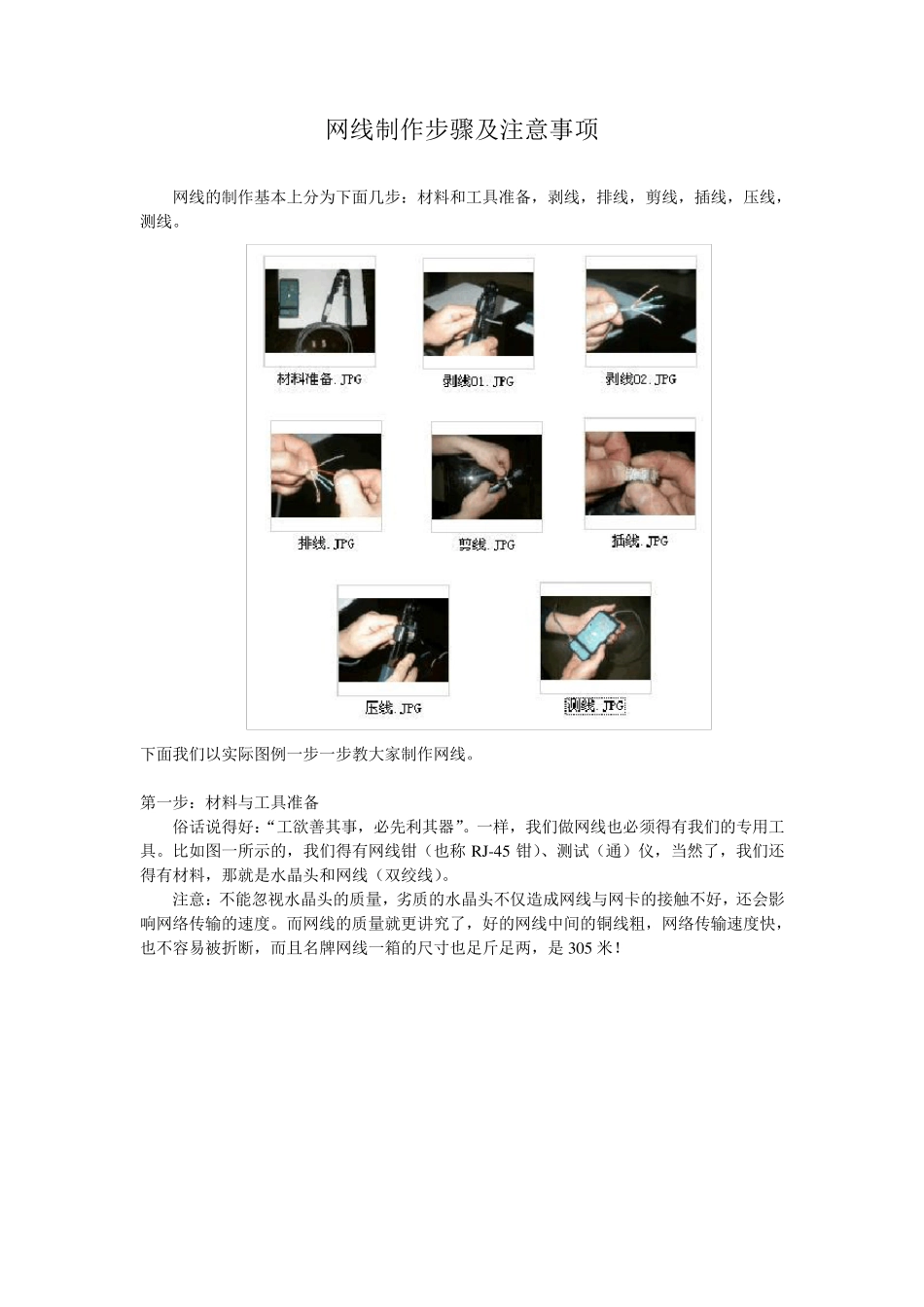

网线制作步骤及注意事项_第1页
1/8
网线制作步骤及注意事项_第2页
2/8

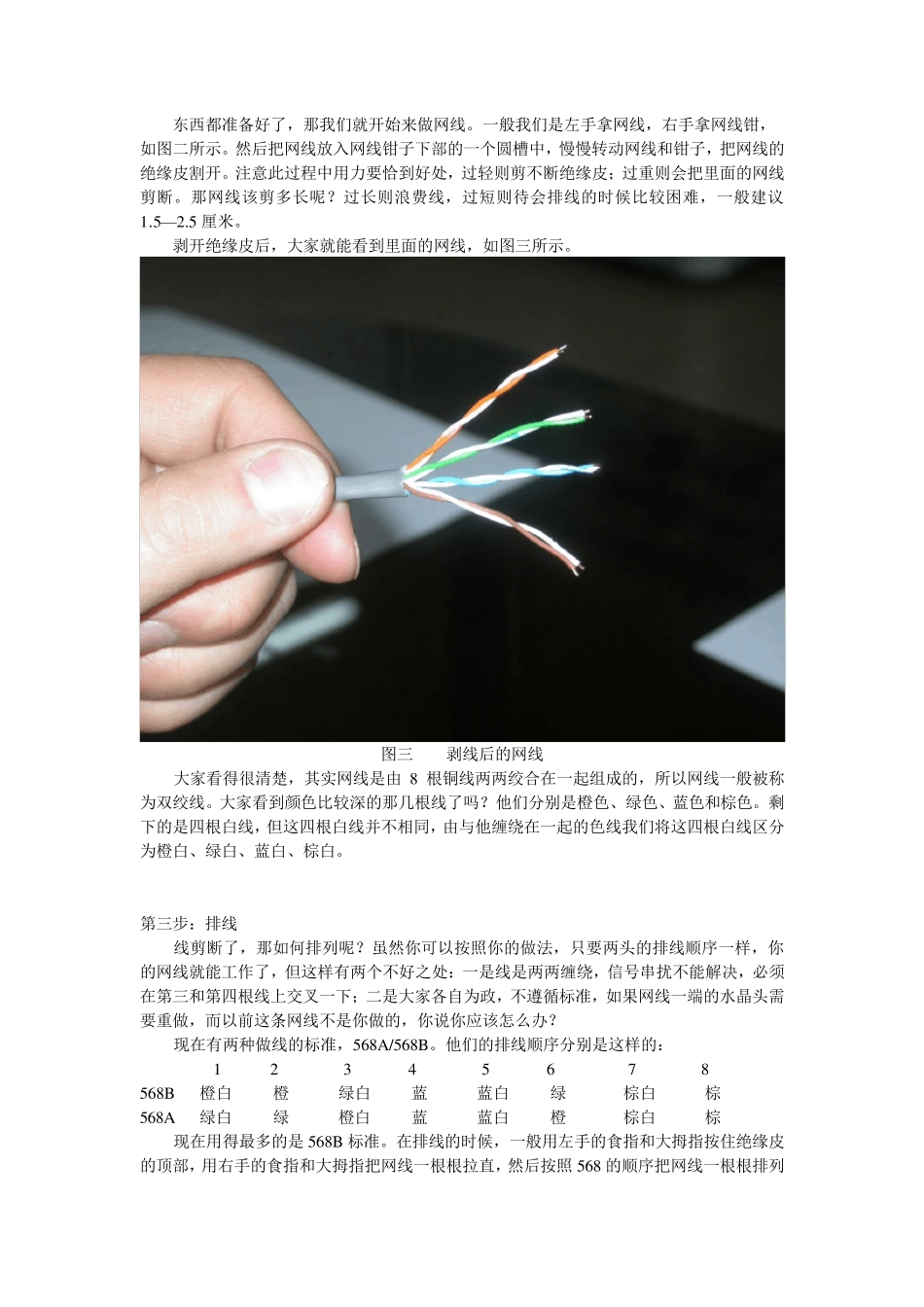

网线制作步骤及注意事项_第3页
3/8
网线制作步骤及注意事项 网线的制作基本上分为下面几步:材料和工具准备,剥线,排线,剪线,插线,压线,测线。 下面我们以实际图例一步一步教大家制作网线。 第一步:材料与工具准备 俗话说得好:“工欲善其事,必先利其器”。一样,我们做网线也必须得有我们的专用工具。比如图一所示的,我们得有网线钳(也称 R J-45 钳)、测试(通)仪,当然了,我们还得有材料,那就是水晶头和网线(双绞线)。 注意:不能忽视水晶头的质量,劣质的水晶头不仅造成网线与网卡的接触不好,还会影响网络传输的速度。而网线的质量就更讲究了,好的网线中间的铜线粗,网络传输速度快,也不容易被折断,而且名牌网线一箱的尺寸也足斤足两,是 305 米! 图一 材料与工具准备 第二步:剥线 图二 剥线(剥绝缘皮) 东西都准备好了,那我们就开始来做网线。一般我们是左手拿网线,右手拿网线钳, 如图二所示。然后把网线放入网线钳子下部的一个圆槽中,慢慢转动网线和钳子,把网线的绝缘皮割开。注意此过程中用力要恰到好处,过轻则剪不断绝缘皮;过重则会把里面的网线剪断。那网线该剪多长呢?过长则浪费线,过短则待会排线的时候比较困难,一般建议1.5—2.5 厘米。 剥开绝缘皮后,大家就能看到里面的网线,如图三所示。 图三 剥线后的网线 大家看得很清楚,其实网线是由 8 根铜线两两绞合在一起组成的,所以网线一般被称为双绞线。大家看到颜色比较深的那几根线了吗?他们分别是橙色、绿色、蓝色和棕色。剩下的是四根白线,但这四根白线并不相同,由与他缠绕在一起的色线我们将这四根白线区分为橙白、绿白、蓝白、棕白。 第三步:排线 线剪断了,那如何排列呢?虽然你可以按照你的做法,只要两头的排线顺序一样,你的网线就能工作了,但这样有两个不好之处:一是线是两两缠绕,信号串扰不能解决,必须在第三和第四根线上交叉一下;二是大家各自为政,不遵循标准,如果网线一端的水晶头需要重做,而以前这条网线不是你做的,你说你应该怎么办? 现在有两种做线的标准,568A/568B。他们的排线顺序分别是这样的: 1 2 3 4 5 6 7 8 568B 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕 568A 绿白 绿 橙白 蓝 蓝白 橙 棕白 棕 现在用得最多的是 568B 标准。在排线的时候,一般用左手的食指和大拇指按住绝缘皮的顶部,用右手的食指和大拇指把网线一根根拉直,然后按照 568 的顺序把网线一根根排列起来。如图四所示。 小技巧...
