网线的制作和对等网的配置和使用

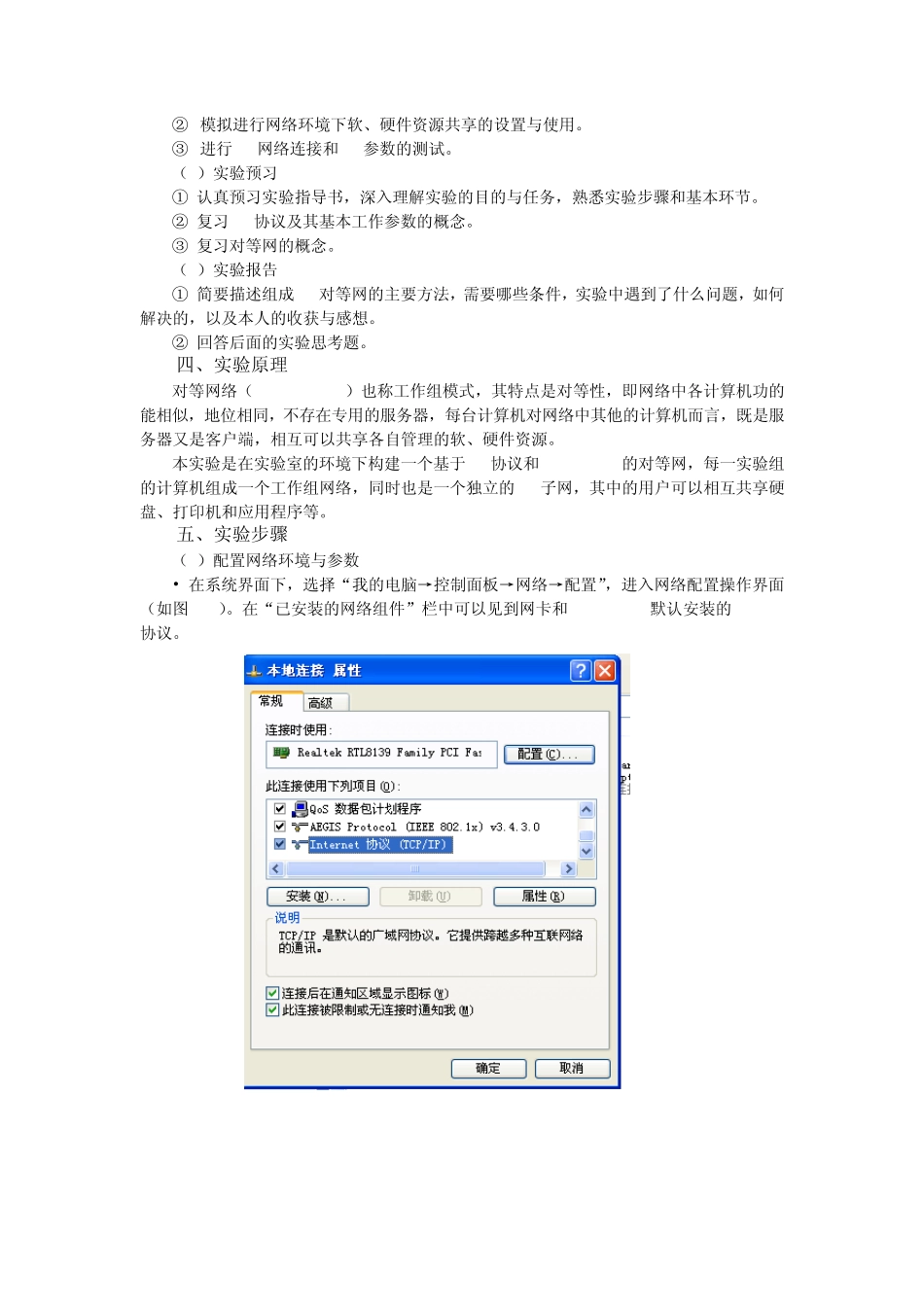

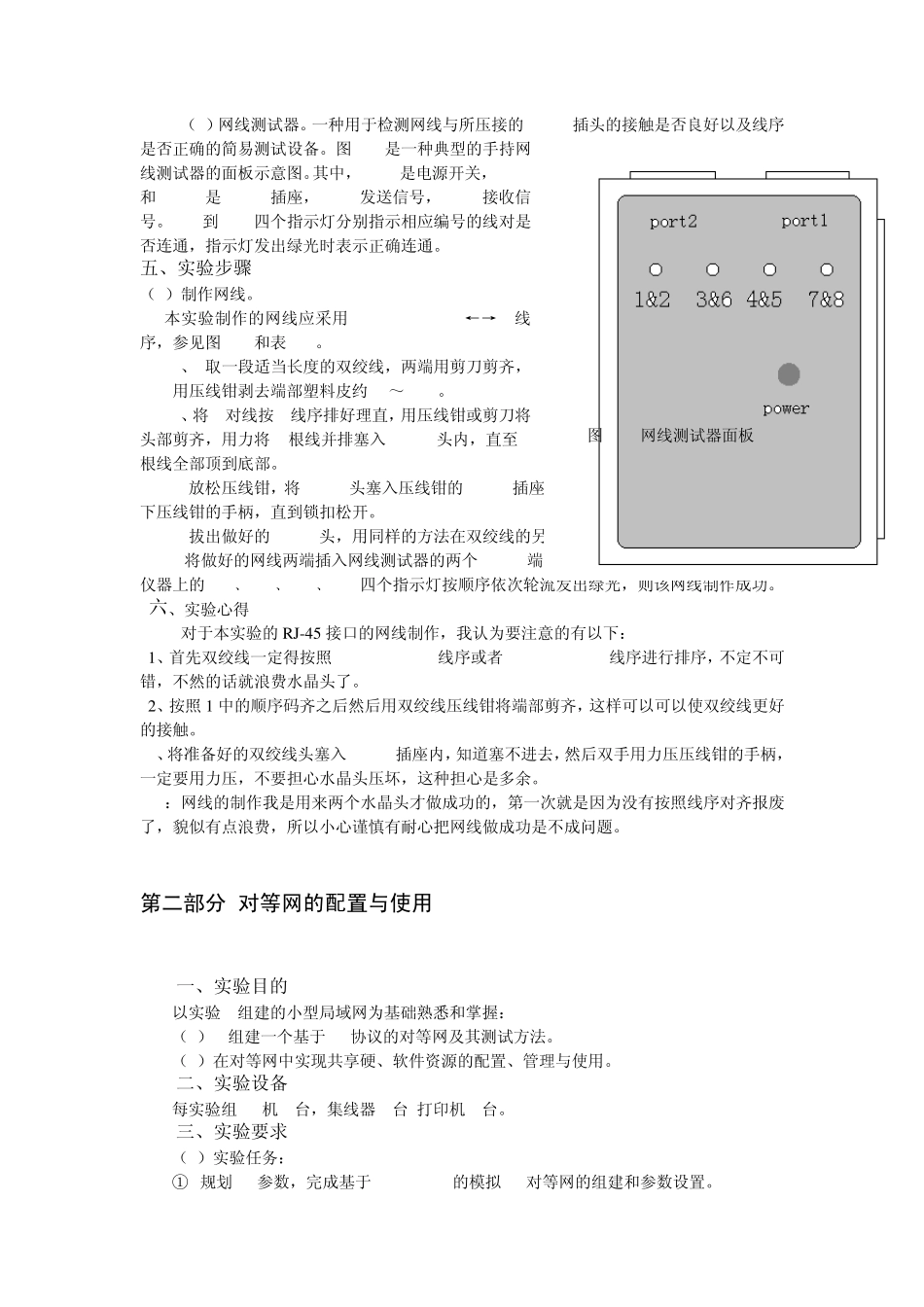

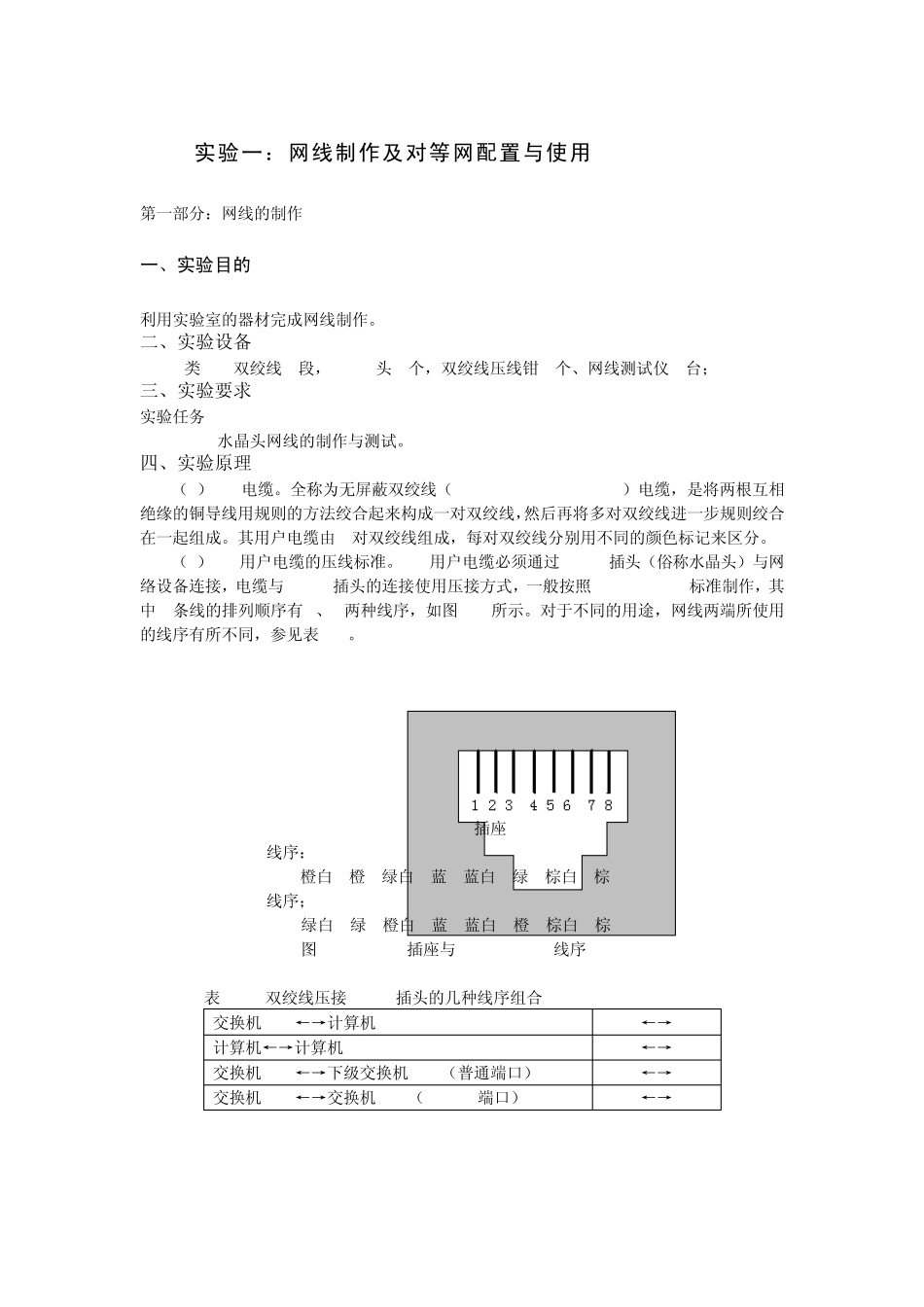

实验一：网线制作及对等网配置与使用 第一部分：网线的制作 一、实验目的 利用实验室的器材完成网线制作。 二、实验设备 5类 UTP双绞线 4段，RJ-45头 8个，双绞线压线钳 1个、网线测试仪 1台； 三、实验要求 实验任务: RJ-45水晶头网线的制作与测试。 四、实验原理 （1）UTP电缆。全称为无屏蔽双绞线（Unshield Twisted Pair）电缆，是将两根互相绝缘的铜导线用规则的方法绞合起来构成一对双绞线，然后再将多对双绞线进一步规则绞合在一起组成。其用户电缆由 4对双绞线组成，每对双绞线分别用不同的颜色标记来区分。 （2）UTP用户电缆的压线标准。UTP用户电缆必须通过 RJ-45插头（俗称水晶头）与网络设备连接，电缆与 RJ-45插头的连接使用压接方式，一般按照 EIA/TIA-568标准制作，其中 8条线的排列顺序有 A、B两种线序，如图 2-1所示。对于不同的用途，网线两端所使用的线序有所不同，参见表2-1。 RJ-45 插座 EIA/TIA-568B线序：1 2 3 4 5 6 7 8 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕 EIA/TIA-568A线序；1 2 3 4 5 6 7 8 绿白 绿 橙白 蓝 蓝白 橙 棕白 棕 图 2-1 RJ-45插座与 EIA/TIA-568线序 表2-1 双绞线压接 RJ-45插头的几种线序组合 交换机/HUB←→计算机 B←→B 计算机←→计算机 A←→B 交换机/HUB←→下级交换机/HUB（普通端口） A←→B 交换机/HUB←→交换机/HUB（UPLINK端口） B←→B （3）网线测试器。一种用于检测网线与所压接的RJ-45插头的接触是否良好以及线序是否正确的简易测试设备。图2-3是一种典型的手持网线测试器的面板示意图。其中，Power是电源开关，Port1和Port2是RJ-45插座，Port1发送信号，Port2接收信号。1&2到7&8四个指示灯分别指示相应编号的线对是否连通，指示灯发出绿光时表示正确连通。 五、实验步骤 （1）制作网线。 本实验制作的网线应采用EIA/TIA-568 B←→B 线序，参见图2-1和表2-1。 1、 取一段适当长度的双绞线，两端用剪刀剪齐，用压线钳剥去端部塑料皮约 10～13mm。 2、将 4对线按 B线序排好理直，用压线钳或剪刀将头部剪齐，用力将 8根线并排塞入 RJ-45头内，直至 8根线全部顶到底部。 3 放松压线钳，将 RJ-45头塞入压线钳的RJ-45插座内，直到塞不动为止，双手用力压下压线钳的手柄，直到锁扣松开。 4 拔出做好的RJ-45头，用同样的方法在双绞线的另一端制作另一个RJ-45头。 5将做好的网线两端插入网线测试器...
