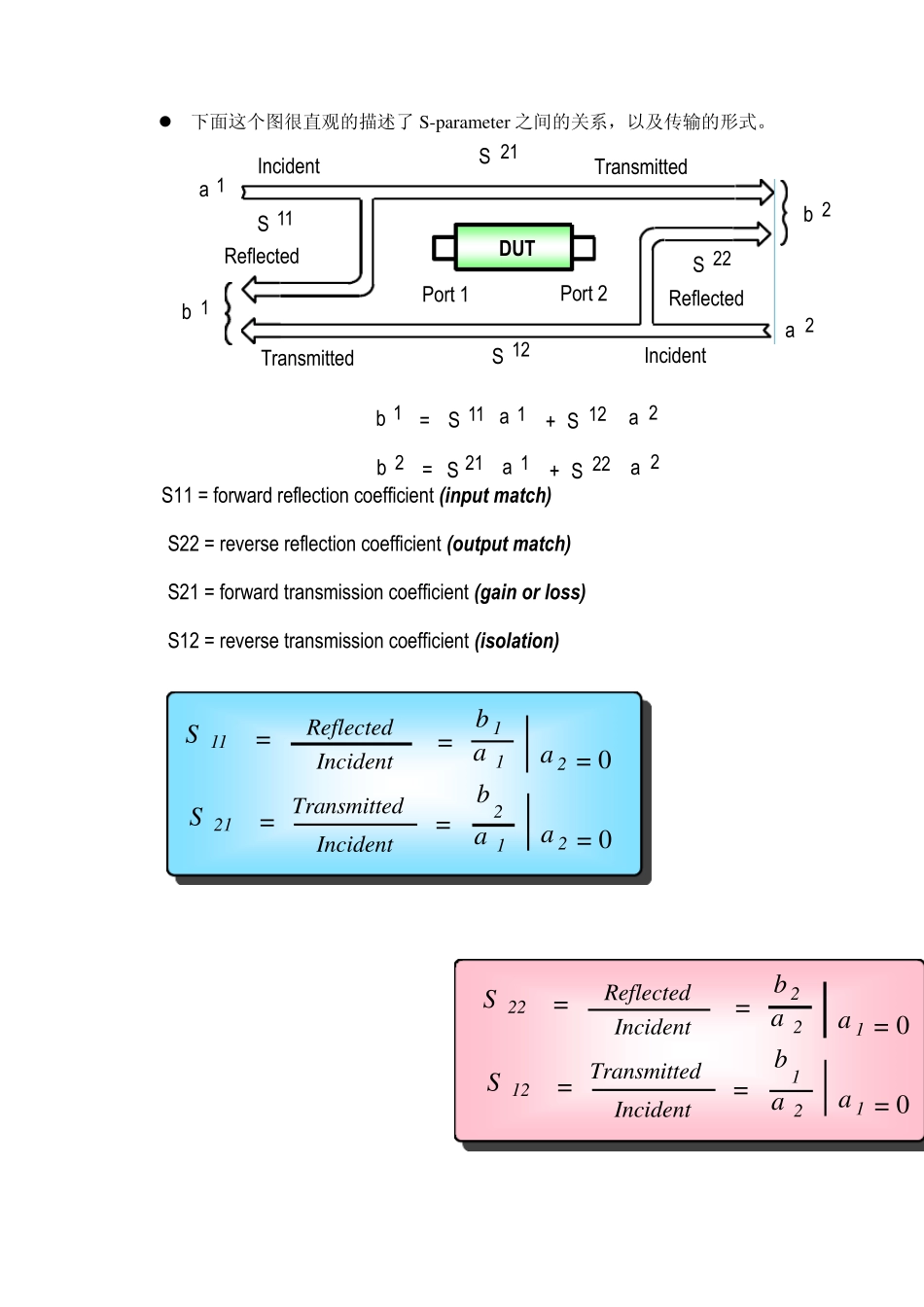

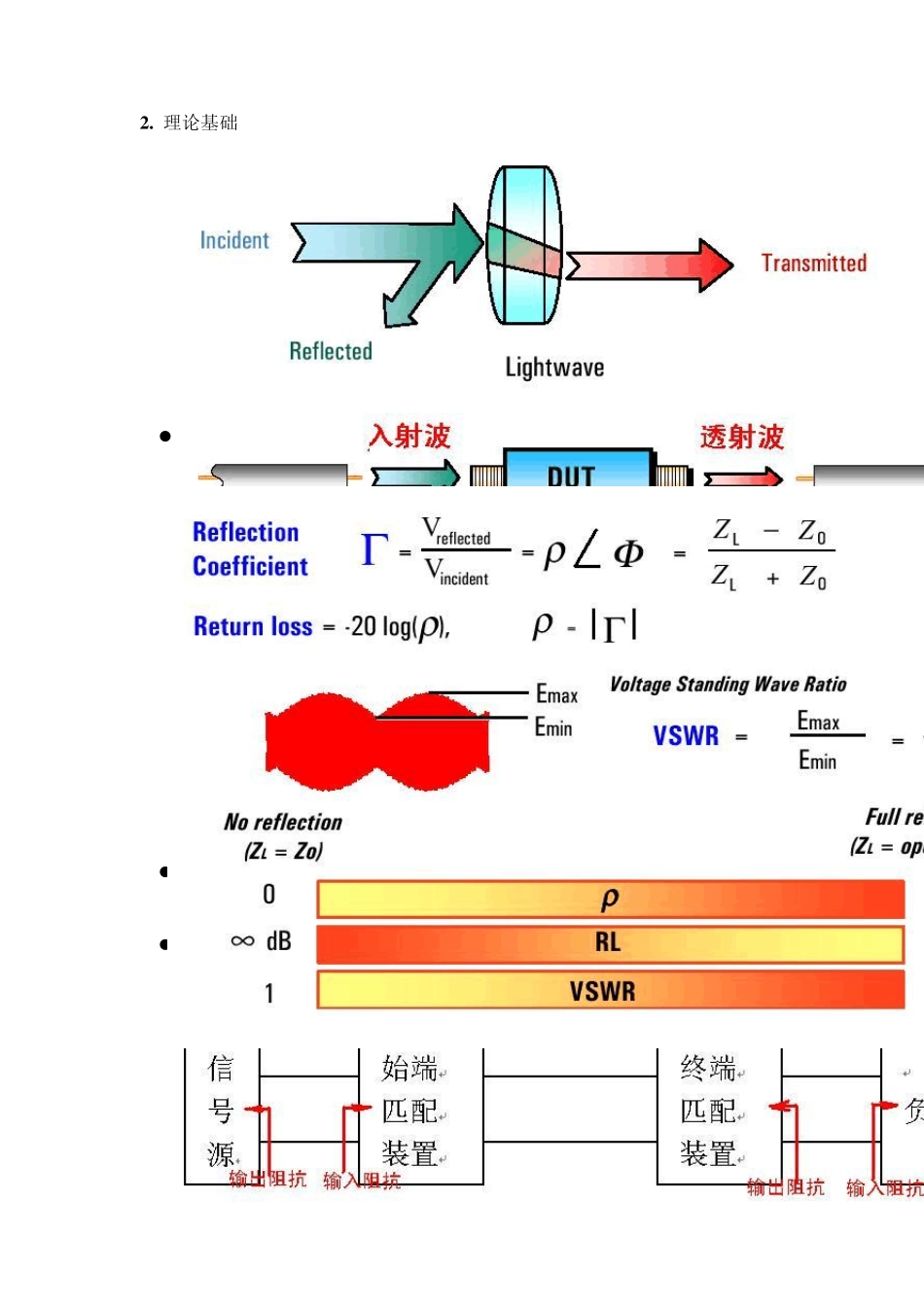

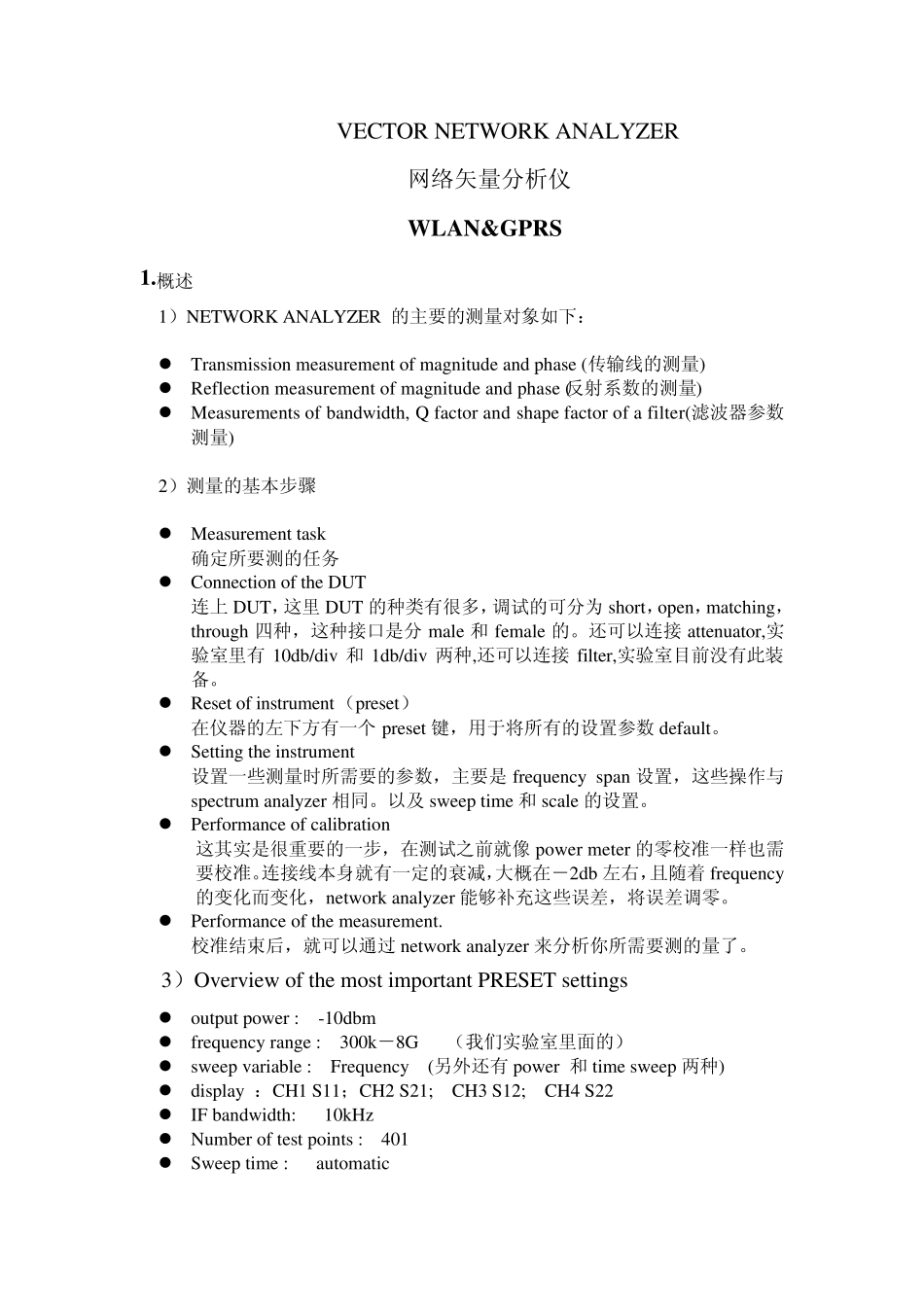

VECTOR NETWORK ANALYZER 网络矢量分析仪 W LAN&GPRS 1.概述 1）NETWORK ANALYZER 的主要的测量对象如下：  Transmission measurement of magnitude and phase (传输线的测量)  Reflection measurement of magnitude and phase (反射系数的测量)  Measurements of bandwidth, Q factor and shape factor of a filter(滤波器参数测量) 2）测量的基本步骤  Measurement task 确定所要测的任务  Connection of the DUT 连上DUT，这里DUT 的种类有很多，调试的可分为short，open，matching，through 四种，这种接口是分male 和female 的。还可以连接attenuator,实验室里有10db/div 和1db/div 两种,还可以连接filter,实验室目前没有此装备。  Reset of instrument（preset） 在仪器的左下方有一个 preset 键，用于将所有的设置参数default。  Setting the instrument 设置一些测量时所需要的参数，主要是frequency span 设置，这些操作与spectrum analyzer 相同。以及 sweep time 和scale 的设置。  Performance of calibration 这其实是很重要的一步，在测试之前就像 power meter 的零校准一样也需要校准。连接线本身就有一定的衰减，大概在－2db 左右，且随着 frequency的变化而变化，network analyzer 能够补充这些误差，将误差调零。  Performance of the measurement. 校准结束后，就可以通过 network analyzer 来分析你所需要测的量了。 3）Overview of the most important PRESET settings  output power : -10dbm  frequency range : 300k－8G （我们实验室里面的）  sweep variable : Frequency (另外还有power 和time sweep 两种)  display ：CH1 S11；CH2 S21; CH3 S12; CH4 S22  IF bandwidth: 10kHz  Number of test points : 401  Sweep time : automatic 2 . 理论基础  第一步你必须知道incident ,reflect ,transmitted, 和insertion loss , retu rn loss之间的关系。  从上述图中可以看出，负载在 open 和short 状态下，回路中电磁波都是全反射的，此时 retu rn loss 为 0db。  这是一个需要 matching 的前级与后级，前级的输出阻抗和后级的输入阻抗都必须等于传输线的特性阻抗 50Ω ，这样才会达到匹配状...
