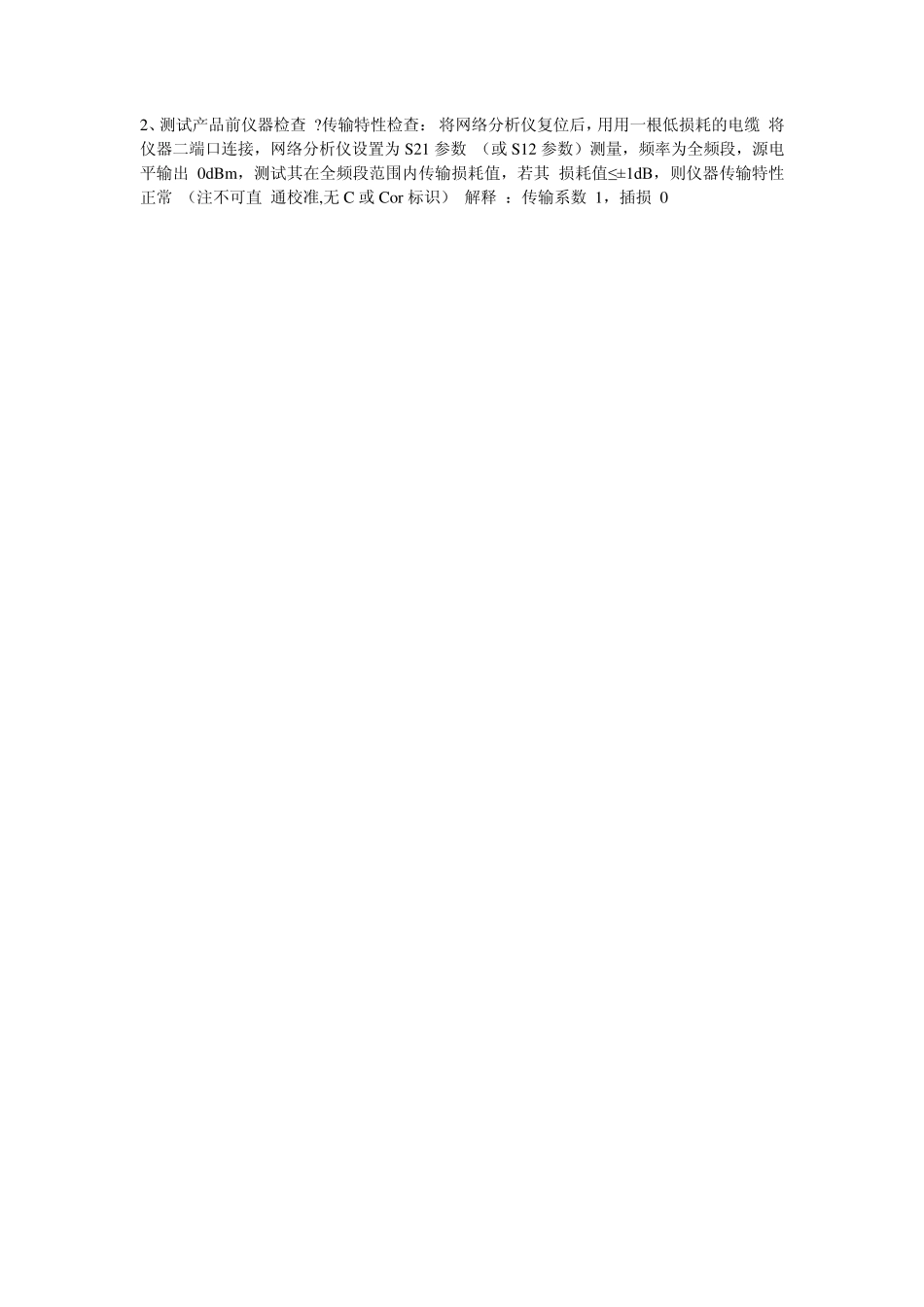

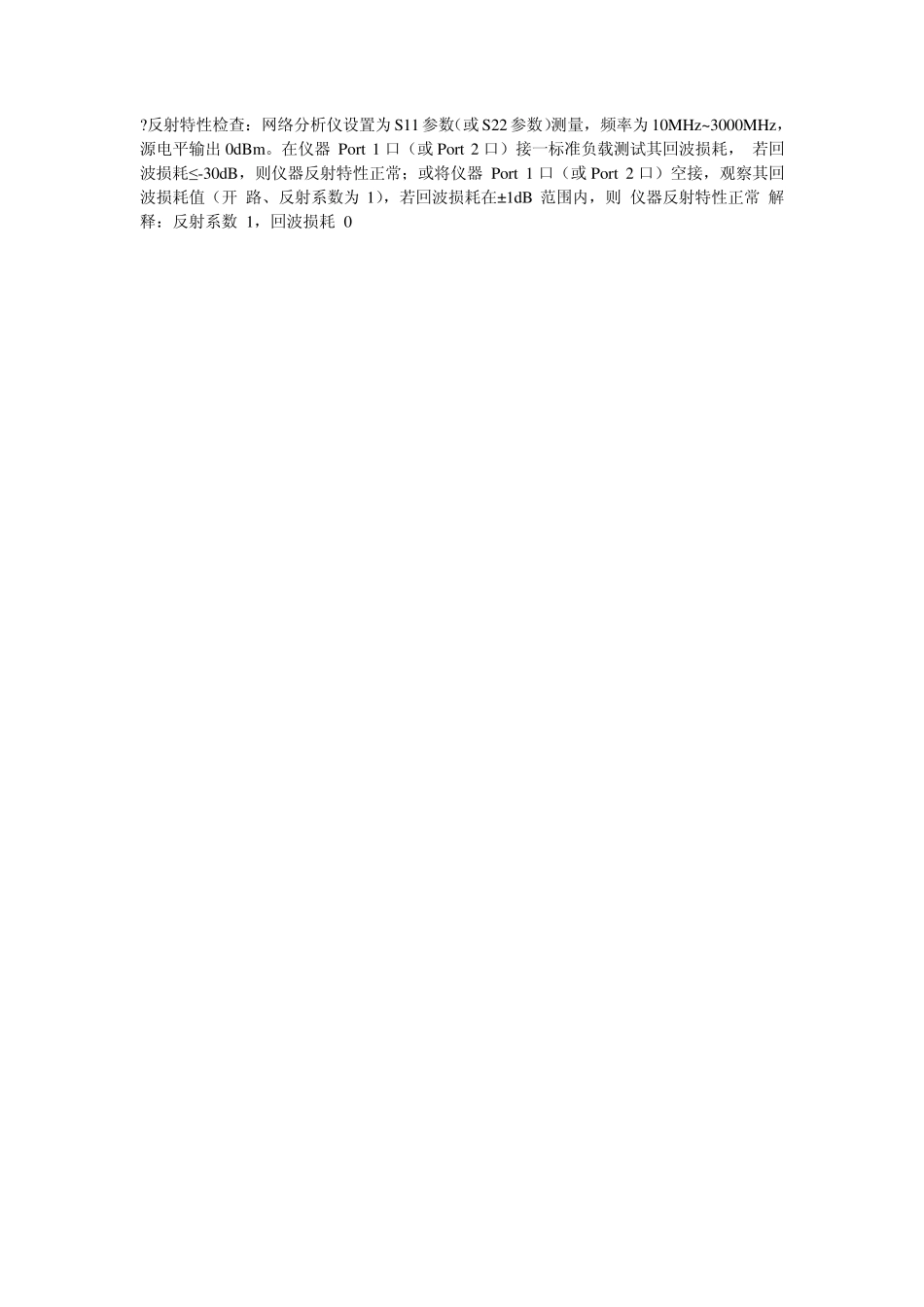

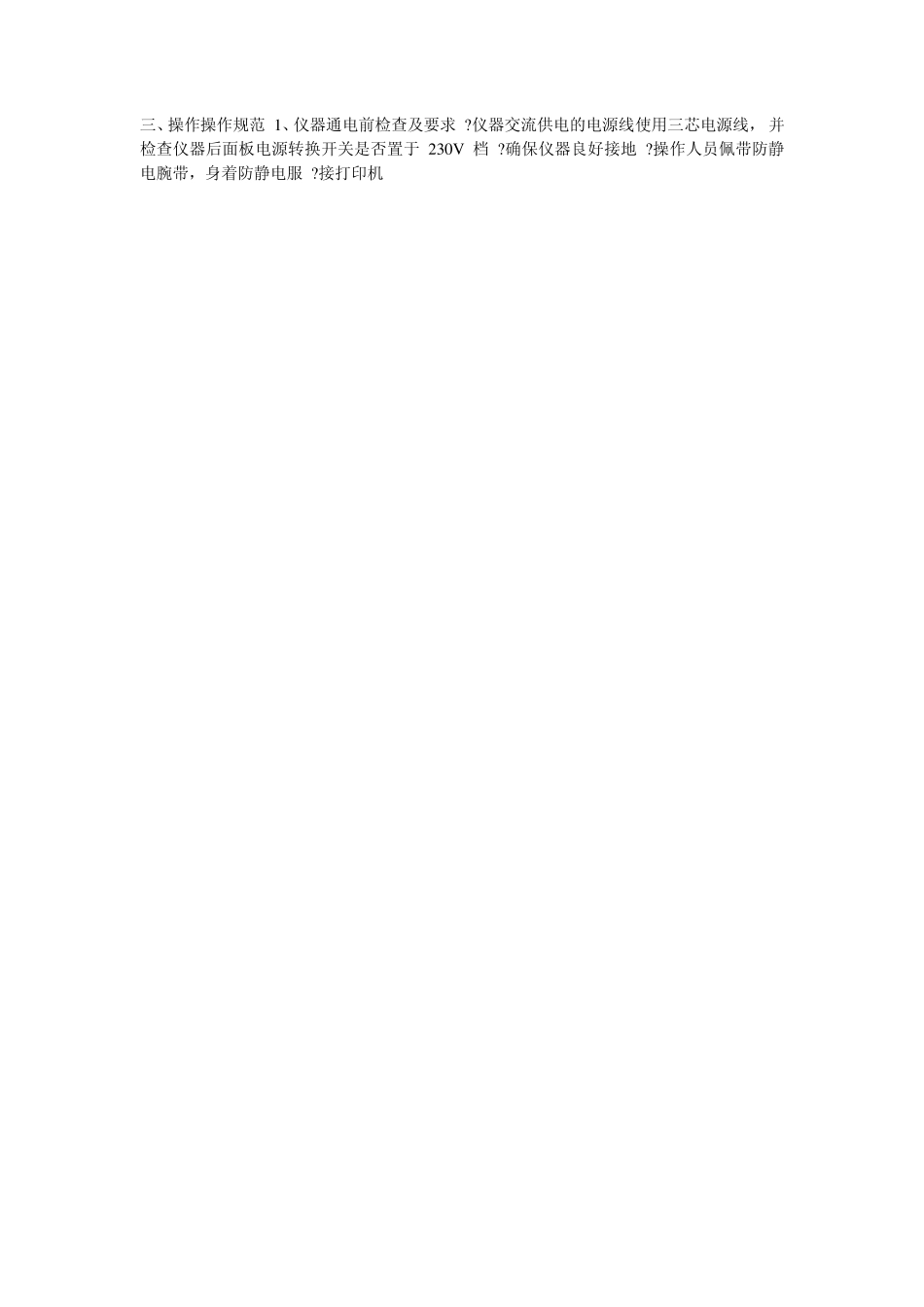

三、操作操作规范 1、仪器通电前检查及要求 ?仪器交流供电的电源线使用三芯电源线， 并检查仪器后面板电源转换开关是否置于 230V 档 ?确保仪器良好接地 ?操作人员佩带防静电腕带，身着防静电服 ?接打印机 2、测试产品前仪器检查 ?传输特性检查： 将网络分析仪复位后，用用一根低损耗的电缆 将仪器二端口连接，网络分析仪设置为 S21 参数 （或 S12 参数）测量，频率为全频段，源电平输出 0dBm，测试其在全频段范围内传输损耗值，若其 损耗值≤ ± 1dB，则仪器传输特性正常 （注不可直 通校准,无 C 或 Cor标识） 解释 ：传输系数 1，插损 0 ?反射特性检查： 网络分析仪设置为S11 参数（或S22 参数）测量， 频率为10MHz~3000MHz，源电平输出0dBm。在仪器 Port 1 口（或Port 2 口）接一标准负载测试其回波损耗， 若回波损耗≤-30dB，则仪器反射特性正常；或将仪器 Port 1 口（或Port 2 口）空接，观察其回波损耗值（开 路、反射系数为1），若回波损耗在±1dB 范围内，则 仪器反射特性正常 解释：反射系数 1，回波损耗 0 检查结果处理 ? 若网络分析仪的传输特性和反射特性的检 查均正常，需在日校验记录或日维护卡上记 录，然后使用； ? 若检查发现异常，立即通知本部门仪器 管理人员和质管部仪校室人员对仪器进行检 查分析，并停止使用仪器。 3、校准件及配件检查 、 网络分析仪的测试准确度受外界因素影 响较大，在测试前需要对校准套件、测试 电缆、接头、连接器等进行检查 。 检查对象主要为校准负载和测试电缆。 可直接接于网络分析仪的端口对其进行测 试，或使用 Smith 圆图进行性能检查。 4、对仪器进行保护 ?为防止双工产品反向信号对网络分析仪造 成损坏，必须在测试双工产品上行支路驻波 比时断开其下行电缆，测试下行支路驻波比 时断开其上行电缆（在测试前断开双工器上 电缆）； ?在测试低噪放或其它模块产品的驻波比时， 必须先将输出端接上负载进行屏蔽(并匹配)， 以防信号串挠或泄露造成产品自激。当测试 产品输出功率超过 5W时，需在输出端接一 大功率衰减器，并串接负载。 4、对仪器进行保护(续) ?当测试时延时，需在网络分析仪的输入口 和输出口均需串接合适的衰减器（衰减器对 时延影响非常小，只有几纳秒。例如测试 ALC 功率为 40dBm 的产品，可在仪器 Port1 和 Port 2 口分别串接 1 个 40dB 的衰减器）。 ?在将待测产品与...
