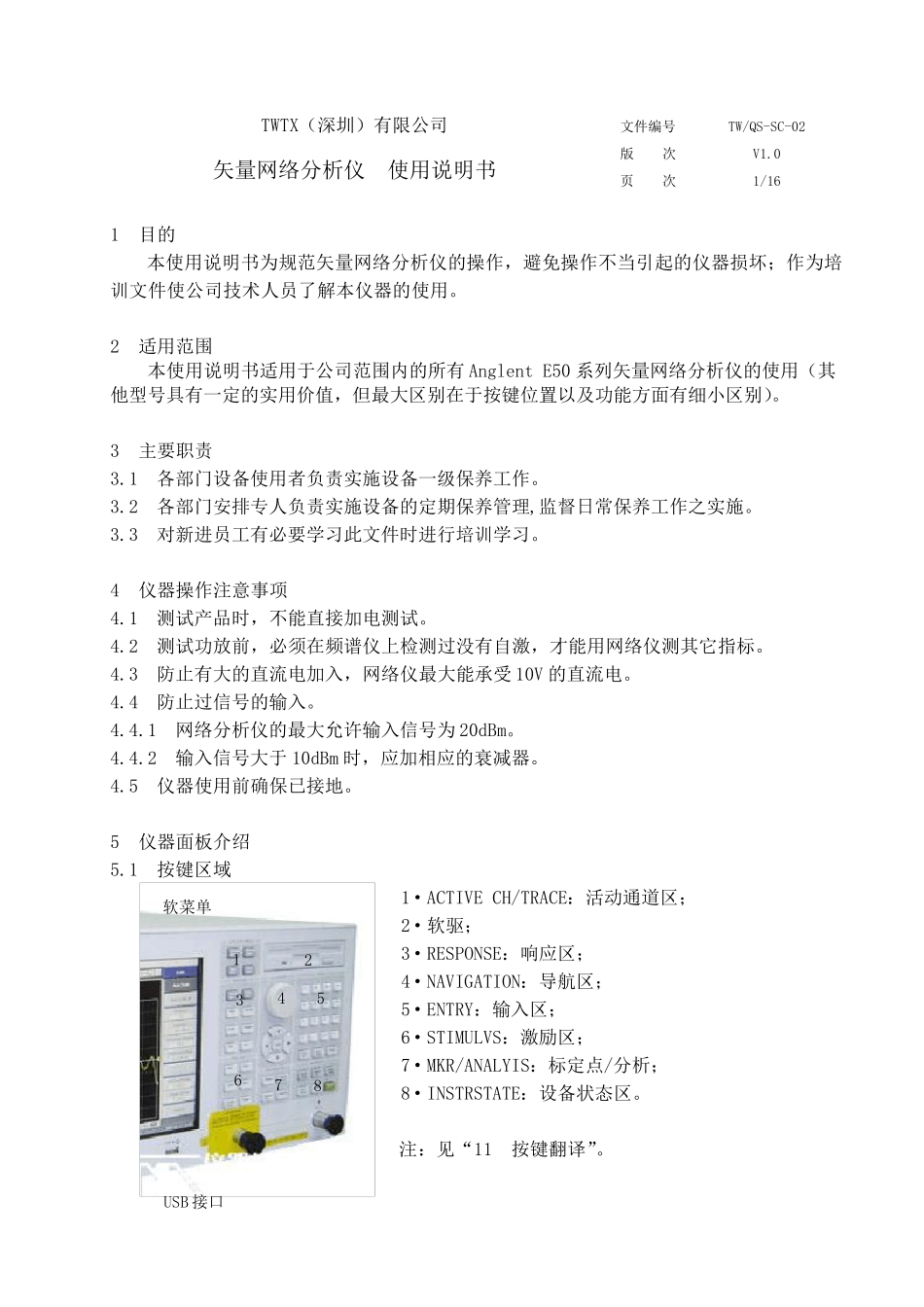

TWTX（ 深 圳 ） 有 限 公 司 矢 量 网 络 分 析 仪 使 用 说 明 书 文 件 编 号 TW/QS-SC-02 版 次 V1.0 页 次 1/16 1 目 的 本 使 用 说 明 书 为 规 范 矢 量 网 络 分 析 仪 的 操 作 ， 避 免 操 作 不 当 引 起 的 仪 器 损 坏 ； 作 为 培训 文 件 使 公 司 技 术 人 员 了 解 本 仪 器 的 使 用 。 2 适 用 范 围 本 使 用 说 明 书 适 用 于 公 司 范 围 内 的 所 有 Anglent E50 系 列 矢 量 网 络 分 析 仪 的 使 用 （ 其他 型 号 具 有 一 定 的 实 用 价 值 ， 但 最 大 区 别 在 于 按 键 位 置 以 及 功 能 方 面 有 细 小 区 别 ）。 3 主 要 职 责 3.1 各 部 门 设 备 使 用 者 负 责 实 施 设 备 一 级 保 养 工 作 。 3.2 各 部 门 安 排 专 人 负 责 实 施 设 备 的 定 期 保 养 管 理 ,监 督 日 常 保 养 工 作 之 实 施 。 3.3 对 新 进 员 工 有 必 要 学 习 此 文 件 时 进 行 培 训 学 习 。 4 仪 器 操 作 注 意 事 项 4.1 测试产品时 ， 不 能 直接加电测试。 4.2 测试功 放前， 必 须在 频谱仪 上检测过没有 自激， 才能 用 网 络 仪 测其 它指标。 4.3 防止有 大 的 直流电加入， 网 络 仪 最 大 能 承受10V 的 直流电。 4.4 防止过信号 的 输入。 4.4.1 网 络 分 析 仪 的 最 大 允许输入信号 为 20dBm。 4.4.2 输入信号 大 于 10dBm 时 ， 应加相应的 衰减器 。 4.5 仪 器 使 用 前确保 已接地。 5 仪 器 面 板介绍 5.1 按 键 区 域 1·ACTIVE CH/TRACE：活动通道区 ； 2·软驱； 3·RESPONSE：响应区 ； 4·NAVIGATION：导航区 ； 5·ENTRY：输入区 ； 6·STIMULVS：激励区 ； 7·MKR/ANALYIS：标定 点/分 析 ； 8·INSTRSTATE：设 备 状态区 。 注 ：见“11 按 键 翻译”。 1 2 3 6 4 5 7 8 软菜单 USB 接口 TWTX（深圳）有限公司 矢量网络分析仪 使用说明书 文件编号 TW/QS-SC-02 版 次 V1.0 页 次 2/16 5.2 显示区域 1 2 3 4 5 Tr1 S11 SWR 1．000/Ref 1.0000 Tr2 S21 Logmag 10dB/Ref ...
