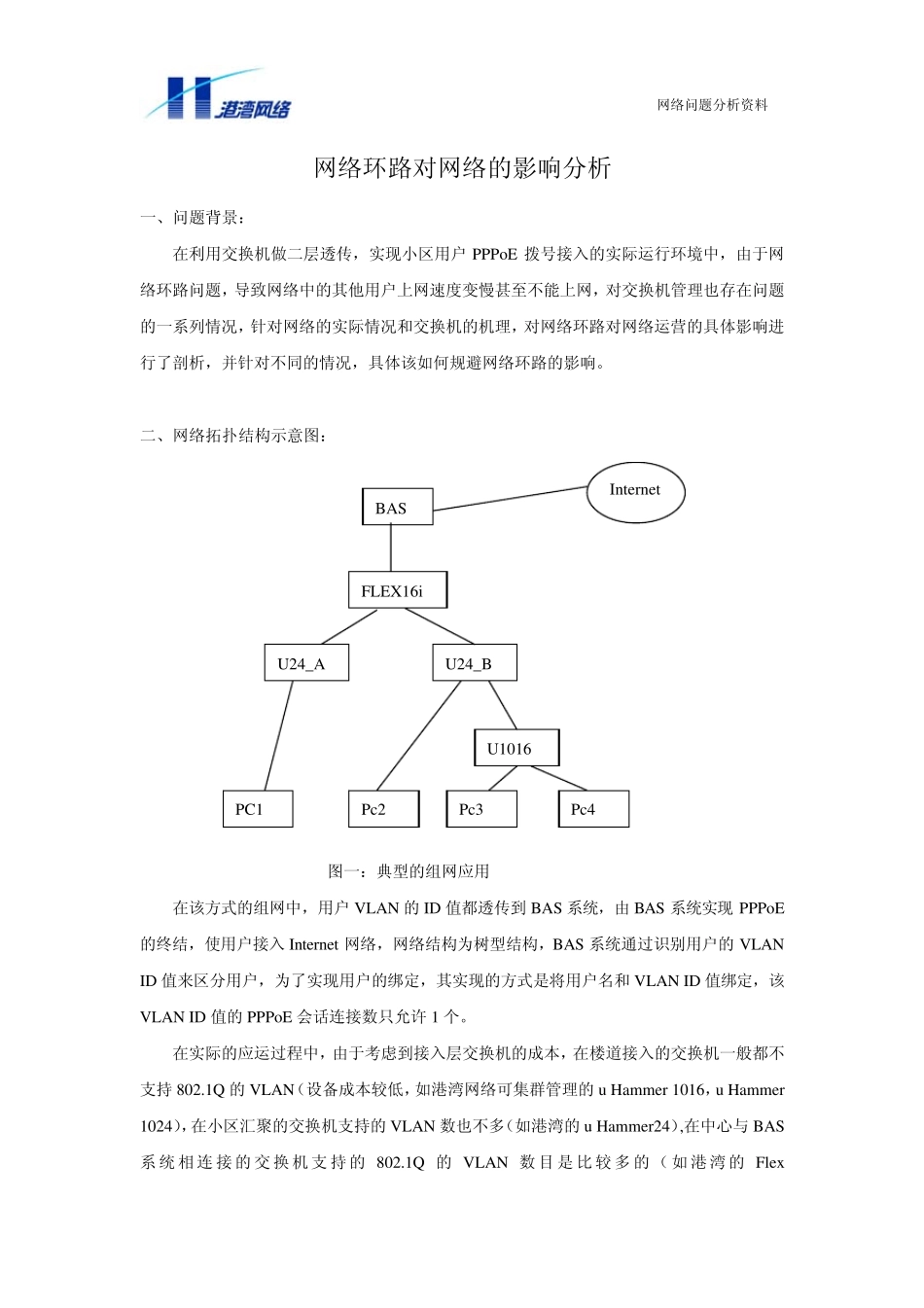

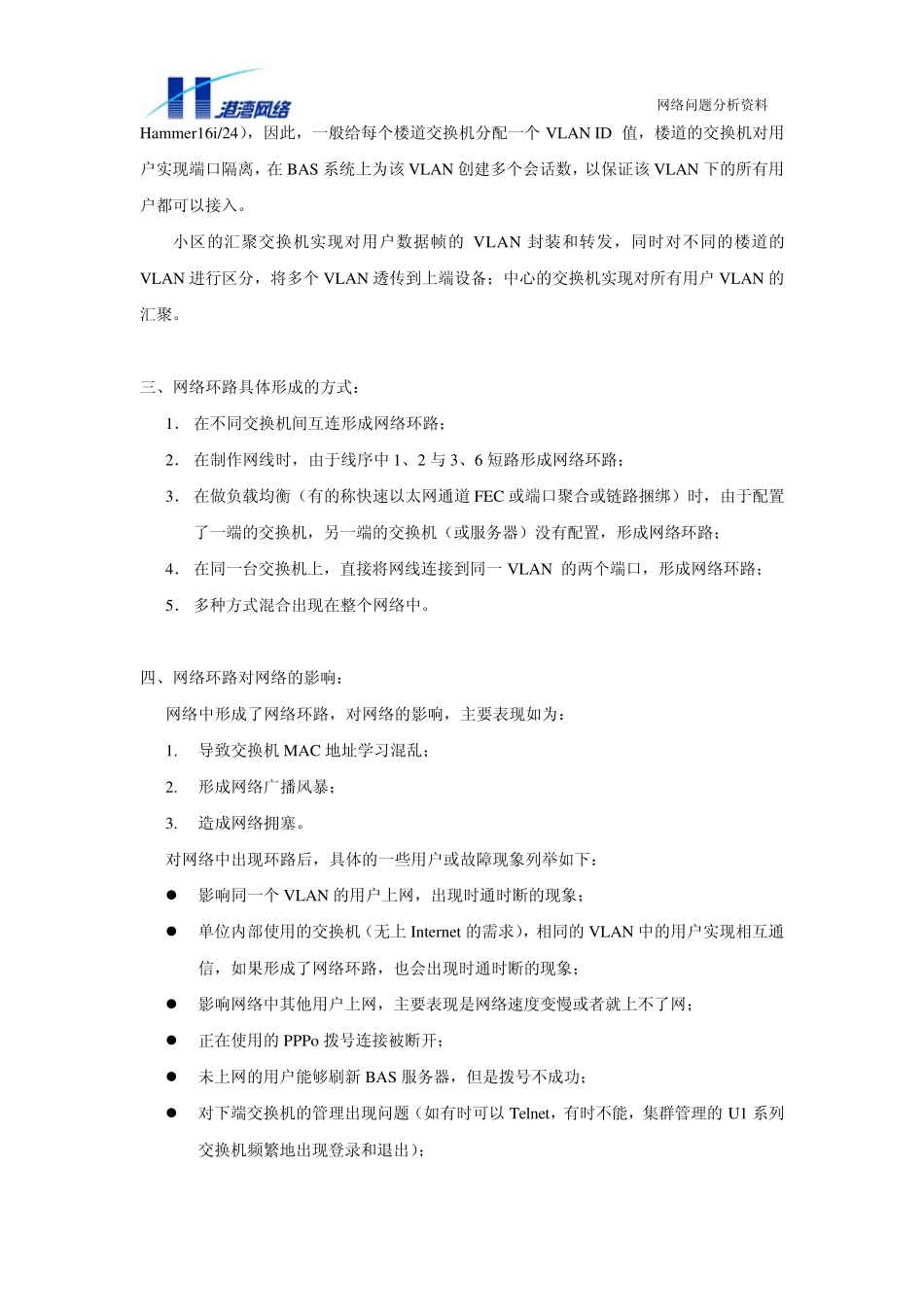

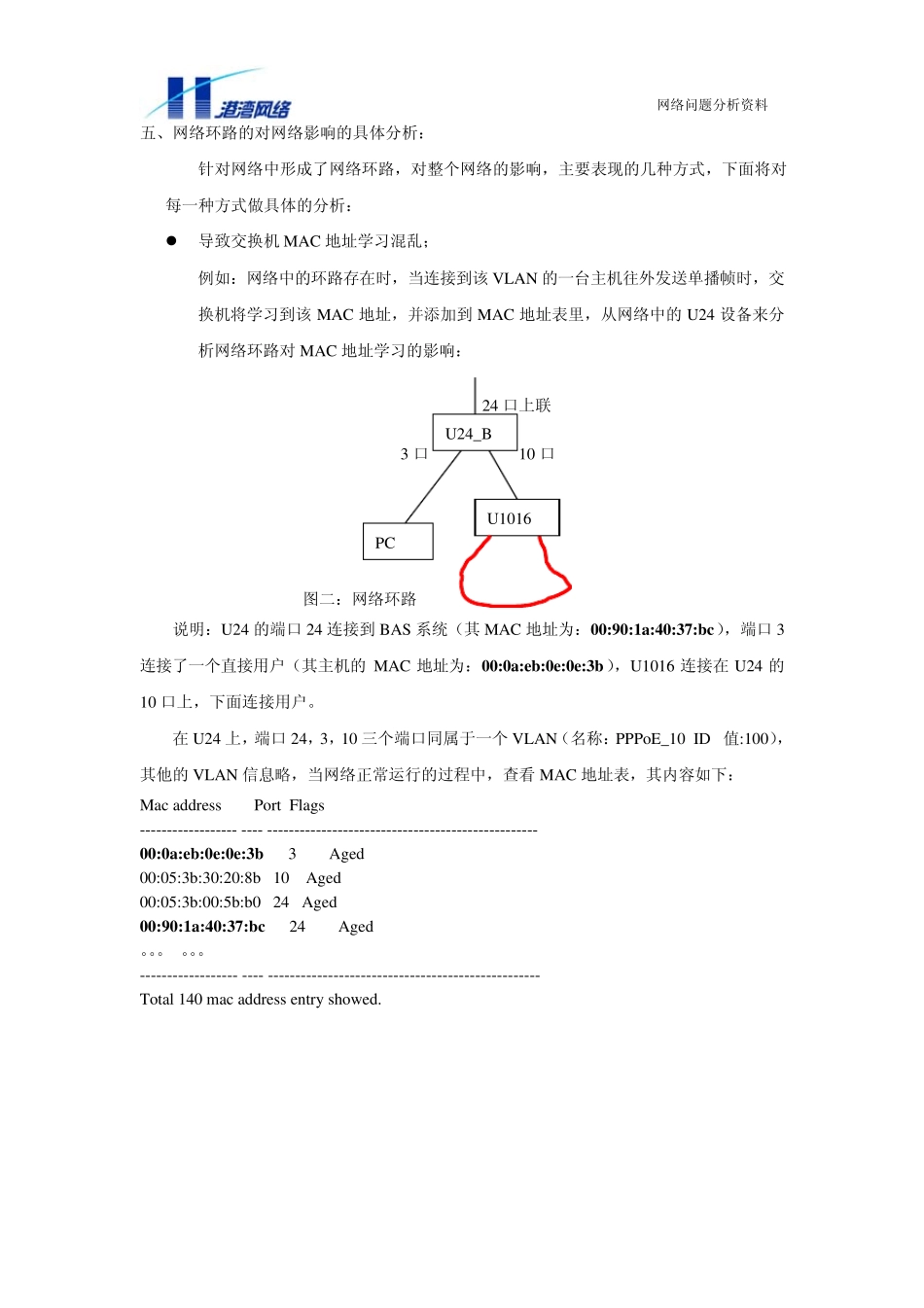

网络问题分析资料 网络环路对网络的影响分析 一、问题背景： 在利用交换机做二层透传，实现小区用户 PPPoE 拨号接入的实际运行环境中，由于网络环路问题，导致网络中的其他用户上网速度变慢甚至不能上网，对交换机管理也存在问题的一系列情况，针对网络的实际情况和交换机的机理，对网络环路对网络运营的具体影响进行了剖析，并针对不同的情况，具体该如何规避网络环路的影响。 二、网络拓扑结构示意图： FLEX16i U1016 U24_B Internet PC1 U24_A Pc2 Pc3 Pc4 BAS 图一：典型的组网应用 在该方式的组网中，用户 VLAN 的ID 值都透传到 BAS 系统，由 BAS 系统实现 PPPoE的终结，使用户接入 Internet 网络，网络结构为树型结构，BAS 系统通过识别用户的VLAN ID 值来区分用户，为了实现用户的绑定，其实现的方式是将用户名和 VLAN ID 值绑定，该VLAN ID 值的PPPoE 会话连接数只允许 1 个。 在实际的应运过程中，由于考虑到接入层交换机的成本，在楼道接入的交换机一般都不支持 802.1Q 的VLAN（设备成本较低，如港湾网络可集群管理的u Hammer 1016，u Hammer 1024），在小区汇聚的交换机支持的VLAN 数也不多（如港湾的u Hammer24）,在中心与 BAS系 统 相 连 接 的交 换 机 支 持 的802.1Q 的VLAN 数 目 是 比 较 多 的（ 如 港 湾 的Flex 网络问题分析资料 Hammer16i/24），因此，一般给每个楼道交换机分配一个VLAN ID 值，楼道的交换机对用户实现端口隔离，在BAS 系统上为该VLAN 创建多个会话数，以保证该VLAN 下的所有用户都可以接入。 小区的汇聚交换机实现对用户数据帧的VLAN 封装和转发，同时对不同的楼道的VLAN 进行区分，将多个VLAN 透传到上端设备；中心的交换机实现对所有用户VLAN 的汇聚。 三、网络环路具体形成的方式： 1． 在不同交换机间互连形成网络环路； 2． 在制作网线时，由于线序中1、2 与 3、6 短路形成网络环路； 3． 在做负载均衡（有的称快速以太网通道FEC 或端口聚合或链路捆绑）时，由于配置了一端的交换机，另一端的交换机（或服务器）没有配置，形成网络环路； 4． 在同一台交换机上，直接将网线连接到同一VLAN 的两个端口，形成网络环路； 5． 多种方式混合出现在整个网络中。 四、网络环路对网络的影响： 网络中形成了网络环路，对网络的影响，主要表现如为： 1. 导致交换机MAC 地址学习混乱； 2. 形成网络广...
