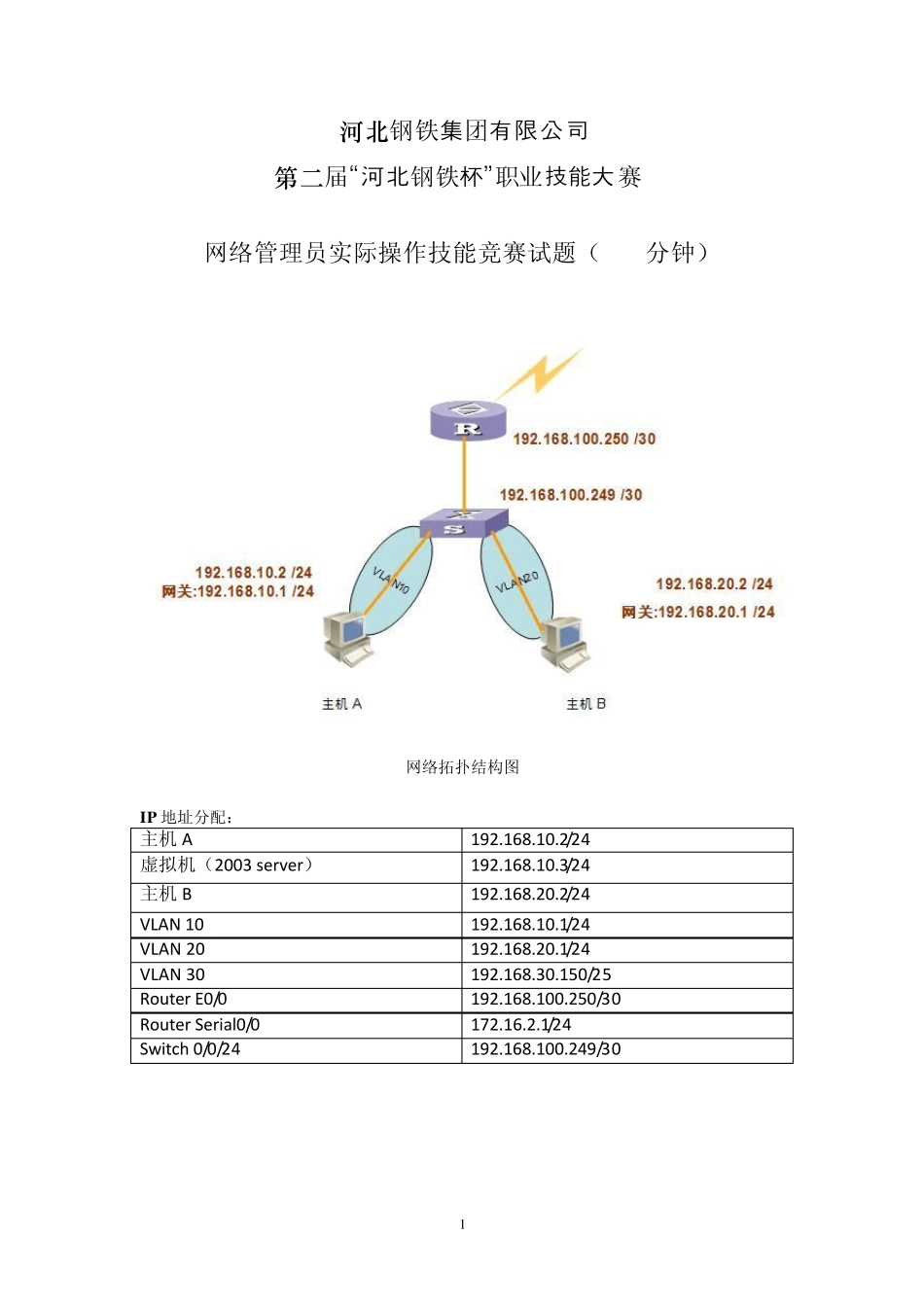

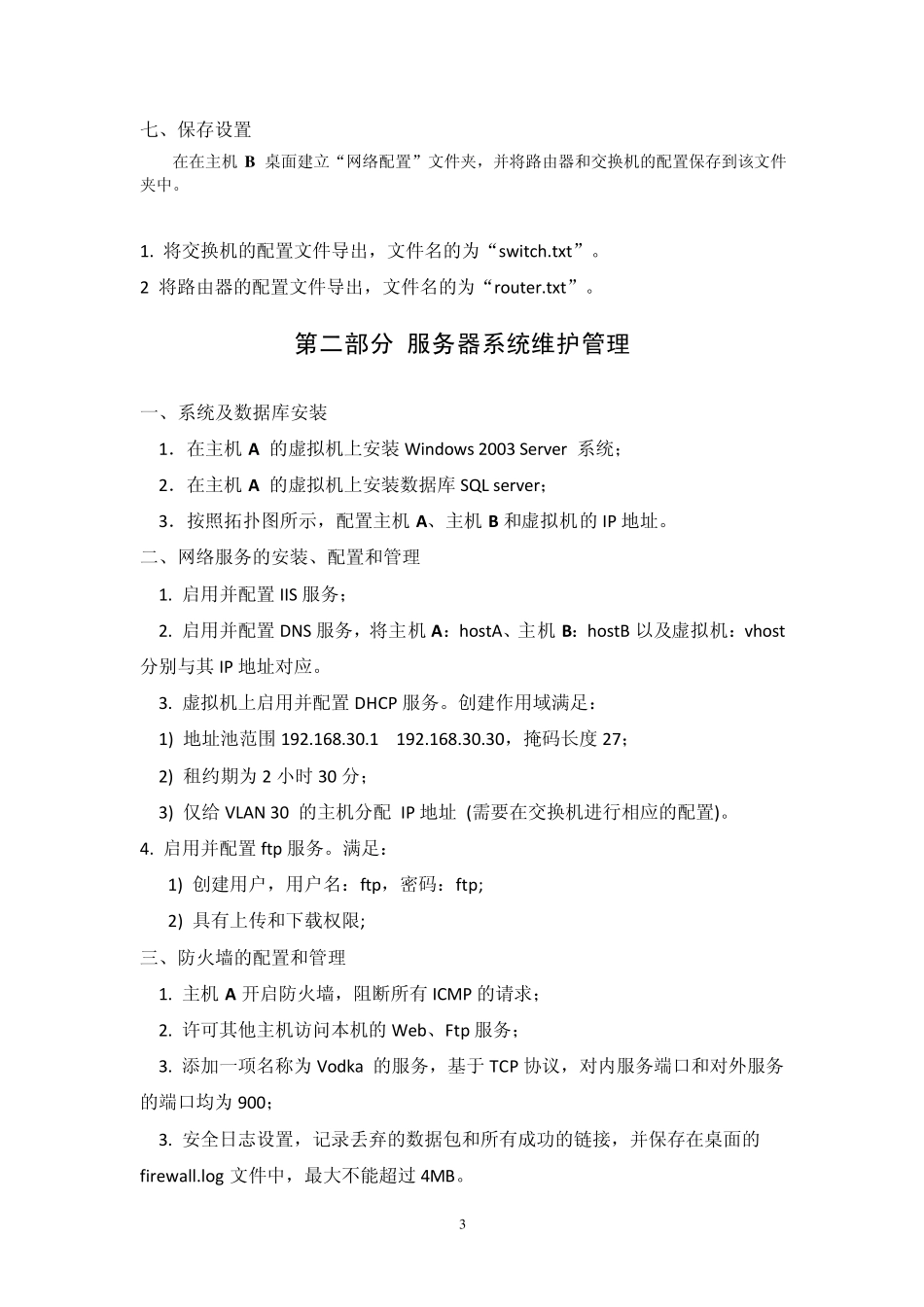

1 河北钢铁集团有限公司 第二届“河北钢铁杯”职业技 能 大 赛 网络管理员实际操作技能竞赛试题（180分钟） 网络拓扑结构图 IP 地址分配： 主机 A 192.168.10.2/24 虚拟机（2003 server） 192.168.10.3/24 主机 B 192.168.20.2/24 VLAN 10 192.168.10.1/24 VLAN 20 192.168.20.1/24 VLAN 30 192.168.30.150/25 Router E0/0 192.168.100.250/30 Router Serial0/0 172.16.2.1/24 Sw itch 0/0/24 192.168.100.249/30 2 第一部分 企业网络搭建与管理 一、设备互联 制作相应的跳线，按拓扑图正确将各设备互连，模拟企业网络环境。 二、交换机 VLAN 规划 1. 交换机按下表要求划分 VLAN、划入端口，并配置相应的 IP 地址 序号 VLAN 号 划入端口 1 Vlan 10 1-8 2 Vlan 20 9-16 3 Vlan 30 17-23 2. 按照 VLAN 规划，将两台主机连接到相应的端口上。 三、路由器基本设置 1. 按照拓扑图要求，配置路由器第一个局域网口的 ip 地址； 2．设置 telnet 用户，用户名： dasai，密码：dasai。(使用非华为 Quidway AR18-12 路由器的选手) 3. 在交换机上配置可以通过 Telnet 登录，密码：dasai (使用华为 Quidway AR18-12 路由器的选手) 四、动态路由设置 1. 要求设置交换机的连接端口工作在三层模式； 2. 启用 ospf 或 RIP 协议，实现交换机与路由器之间三层互联。 五、安全设置 为保证内网安全，设置 ACL 满足：外网用户只能访问内网主机 A 的 Web 服务(80 端口)。 六、网络设备运行状态监控 在交换机上开启并配置简单网管协议(SNMP)， 1. 并配置其 community 的 只读属性和写入属性的值分别为 pub 和pri。 2. 配置事件捕获(Trap)属性，通过与主机 B 的接口，并将事件以 UDP 形式(端口设定为 5000)传送带主机 B，并设置 secu rity name 的值为 “my secu rity ” 3 七、保存设置 在在主机B 桌面建立“网络配置”文件夹，并将路由器和交换机的配置保存到该文件夹中。 1. 将交换机的配置文件导出，文件名的为“switch.txt”。 2 将路由器的配置文件导出，文件名的为“router.txt”。 第二部分 服务器系统维护管理 一、系统及数据库安装 1．在主机A 的虚拟机上安装 Windows 2003 Server 系统； 2．在主机A 的虚拟机上安装数据库 SQL server； 3．按照拓扑图所示，配置主机A、主机B 和虚拟机的 IP 地...
