网络系统建设方案

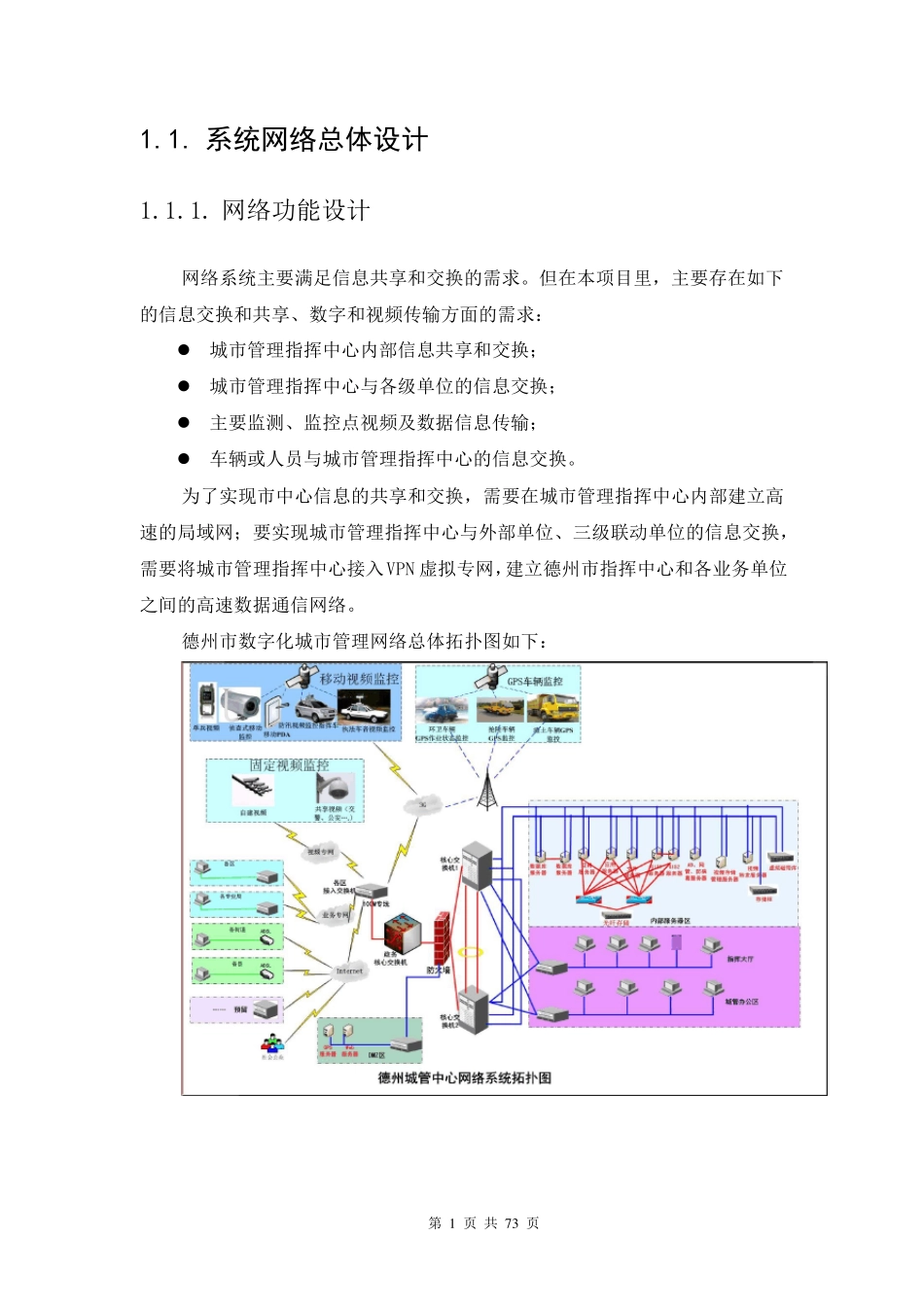

第 1 页 共 7 3 页 1.1. 系统网络总体设计 1.1.1. 网络功能设计 网络系统主要满足信息共享和交换的需求。但在本项目里，主要存在如下的信息交换和共享、数字和视频传输方面的需求：  城市管理指挥中心内部信息共享和交换；  城市管理指挥中心与各级单位的信息交换；  主要监测、监控点视频及数据信息传输；  车辆或人员与城市管理指挥中心的信息交换。 为了实现市中心信息的共享和交换，需要在城市管理指挥中心内部建立高速的局域网；要实现城市管理指挥中心与外部单位、三级联动单位的信息交换，需要将城市管理指挥中心接入VPN 虚拟专网，建立德州市指挥中心和各业务单位之间的高速数据通信网络。 德州市数字化城市管理网络总体拓扑图如下： 第 2 页 共 7 3 页 1.1.2. 传输带宽设计 计算机网络系统的带宽，由三个部分组成：  正常的办公需求，带来的对计算机网络的带宽，实现10/100M/1000M 交换到桌面。  视频监控系统的综合化传输，计算机网络的带宽，实现100M 光纤传输。  指挥座席的网络实现10/100/1000M 交换到桌面。  无线数据传输的网络，市级中心提供10M 的光纤传输。  GPS 数据传输，市级中心提供10M 的光纤传输。 新建的计算机网络，应充分考虑上述三个内容对网络传输的高峰需求，所设计的网络应充分的、合理地建设网络带宽，并在建设方案中考虑未来一段时间的网络带宽的扩展需求。 1.1.3. 网络拓扑结构设计 根据需求的规模及特点，建议采用 2 层架构设计，即核心层和接入层，同时为便于设计的描述，在网络设计时细化成如下几个部份： 1、核心层网络； 2、接入层网络； 3、服务器区网络； 4、Internet 接入； 5、DMZ 区； 6、系统安全监控。 第 3 页 共 7 3 页 网络系统建设 网络硬件层是系统运行的基础，网络系统建设主要包括综合布线系统，网络通讯系统，存储备份系统，信息安全系统 1 、综合布线系统 1 .1 设计指导思想 布线系统的设计必须有一个正确的设计思想，通过合理的技术分析和用户的投资分析，等待选择所需产品设备、系统、设计合理的结构，才能构成一个完善的网络布线系统。根据应用需求，本系统的设计将按照下述原则进行：  实用性 充分满足对信息系统现在及未来的各种需求，真正为网络的应用系统提供强有力的支持。  标准选用 本系统的所有设计均遵循国际上进行的标准进行，以符合系统的开放性要求。  高...
