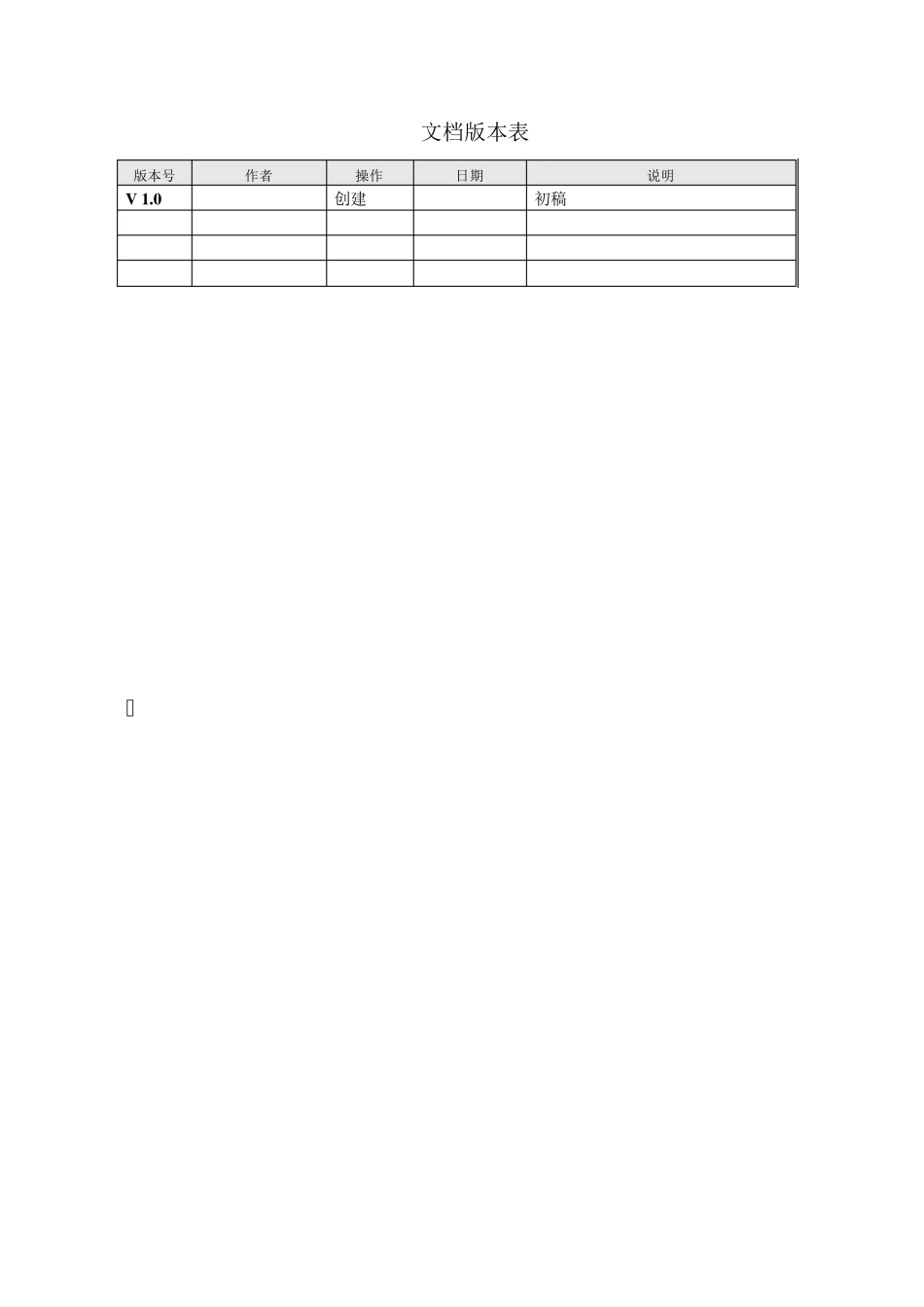

机房网络设备搬迁方案 文档版本表 版本号 作者 操作 日期 说明 V 1.0 创建 初稿 目 录 第一章 概 述 xxx 机房主要的网络设备包括xxxxx 设备。由于xxxx 年对xxxx 进行了扩容，相应的增加了互联网出口网络设备和安全设备，机房原有的机柜数量已经无法满足需求。本次搬迁主要是将机房部分网络设备和互联网出口设备搬迁到xxx 机房，来满足xxxx网络互联网出口新增的网络设备和安全设备对机柜的需求。 第二章 搬迁内容 2.1 网络设备搬迁统计 本次网络设备搬迁计划将xx机房和xxx机房内的x台华为7712 核心交换机、x台华为USG6650 防火墙、x台华为USG5530 防火墙、x套华为ASG2600 流控设备、x台WEB 缓存设备、x台链路负载均衡设备。 需要迁移的网络设备统计如下：（说明由网络规划调试组完成） 名称 型号 管理地址 搬迁前位置 搬迁后位置 防火墙 防火墙 流控 流控 核心交换机 防火墙 防火墙 流控 流控 核心交换机 WEB 缓存 WEB 缓存 核心交换机 S7712 流控 ASG2600 流控 ASG2600 核心交换机 S7712 服务器防火墙 S5530 服务器防火墙 S5530 负载均衡 负载均衡 核心交换机 S7712 核心交换机 S7712 出口交换机 电信 出口交换机 电信 出口交换机 联通 出口交换机 联通 2.2 网络设备配置调整 2.2.1 交换机配置调整 在xx机房新增四台千兆接入交换机，分别作为电信、联通互联网出口的扩展交换机，交换机VLAN 配置与原来的电信、联通出口交换机保持一致。 搬迁完成后切换服务器出口交换机业务，需将 xxx上服务器出口VRF 对应的接口地址和静态路由删除，在xxxx交换机上增加相应的服务器出口VRF，以及对应的接口地址和静态路由。 2.2.2 防火墙配置调整 防火墙配置只需调整服务器出口两台xxx的管理地址，将两台防火墙的地址改为xxx和 xxxx。 2.3.搬迁人员安排 为保证搬迁工作有序进行，将搬迁人员分成三个组，分别为设备规划调试组、网络布线组、设备搬迁组。 2.3.1 设备规划调试组的要求 1、统计需要搬迁的网络设备，规划这些设备的安装位置，给出《需要搬迁的网络设备统计表》，包含需要搬迁的设备、设备的管理地址、搬迁前的机柜编号、搬迁后的机柜编号。 2、 负责整理设备之间光纤和网线连接情况，确定设备之间需要的光纤和网线数量，给出《设备之间线缆连接图》，包含线缆类型、线缆两端对用的设备位置和端口号。 3、搬迁前负责需要搬迁的网络设备配置备份，以...
