美国WILDEN气动隔膜泵P200用户手册

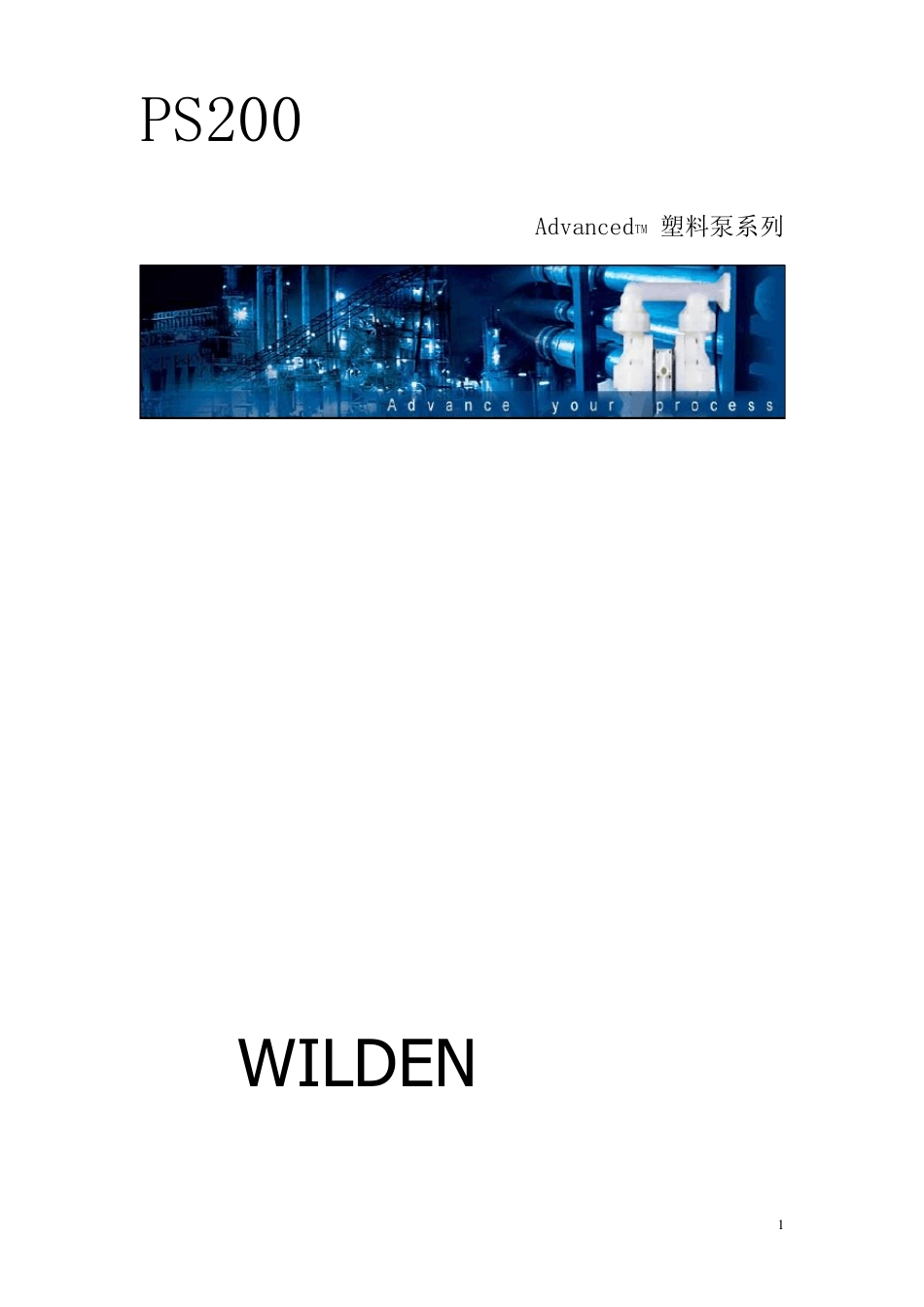

1 PS200 AdvancedTM 塑料泵系列 W ILDEN 2 目录 第一部分：注意事项.……………………………………………………………………………..3 第二部分：泵编码系统……………………………………………………………………………5 第三部分：工作原理（泵与空气系统）…………………………….………………………7 第四部分：轮廓图………………………………………………………………………….………9 第五部分：工作性能曲线 A. P200 ADVANCETM 塑料泵 橡胶配件.………………………….…………………….11 B. P200 ADVANCETM 塑料泵 热塑性弹性体（TPE）配件..…….………….…….12 C. P200 ADVANCETM 塑料泵 特氟隆（PTFE）配件..…………...…………………13 第六部分：吸程曲线与数据…………………………….………….…………………..14 第七部分：安装及操作 A. 安装………………………………………………………………………………………………15 B. 推荐操作方法与维修说明..…………………………………………………………….…17 C. 故障检修…………………………………………………………..……………………………18 第八部分：拆卸与重装说明 A. P200 ADVANCETM 塑料泵的拆卸与重装说明…..………………………………….19 B. Pro-Flo® 气阀/中心体——拆卸、清洁、检验………………………………………24 C. 重装说明，转力矩规格（锣栓松紧）………………………………………………….28 第九部分：分解图/配件清单 A. P200 ADVANCETM 塑料泵——用螺栓固定橡胶配件...……………………….…29 B. P200 ADVANCETM 塑料泵——用螺栓固定特氟隆配件..…..………………..…31 第十部分：弹性体选择……………………………………………………………………….….33 3 第一部分：注意事项—必先阅读 温度限度： 接液部件： 聚丙烯（PP） 聚偏（二）氟乙烯（PVDF） 氟塑料树脂（PFA） 0℃～ 79.4℃ -12.2℃～107.2℃ -28.9℃～ 87.8℃ 32℉～175℉ 10℉～225℉ -20℉～190℉ 弹性体: 氯丁（二烯）橡胶 丁(二烯)-(丙烯)橡胶/丁腈橡胶（Buna-N） 三元（乙丙）橡胶(EPDM) 氟化橡胶（VITON®） Wil-Flex TM 聚（亚 ）氨 酯 Tetra-FlexTM 特 氟隆 带 氯丁橡胶背 衬 Tetra-FlexTM 特 氟隆 带 三元橡胶背 衬 聚四 氟乙烯/特 氟隆 （PTFE） -17.8℃～ 93.3...
