美国菲利普斯梭车介绍

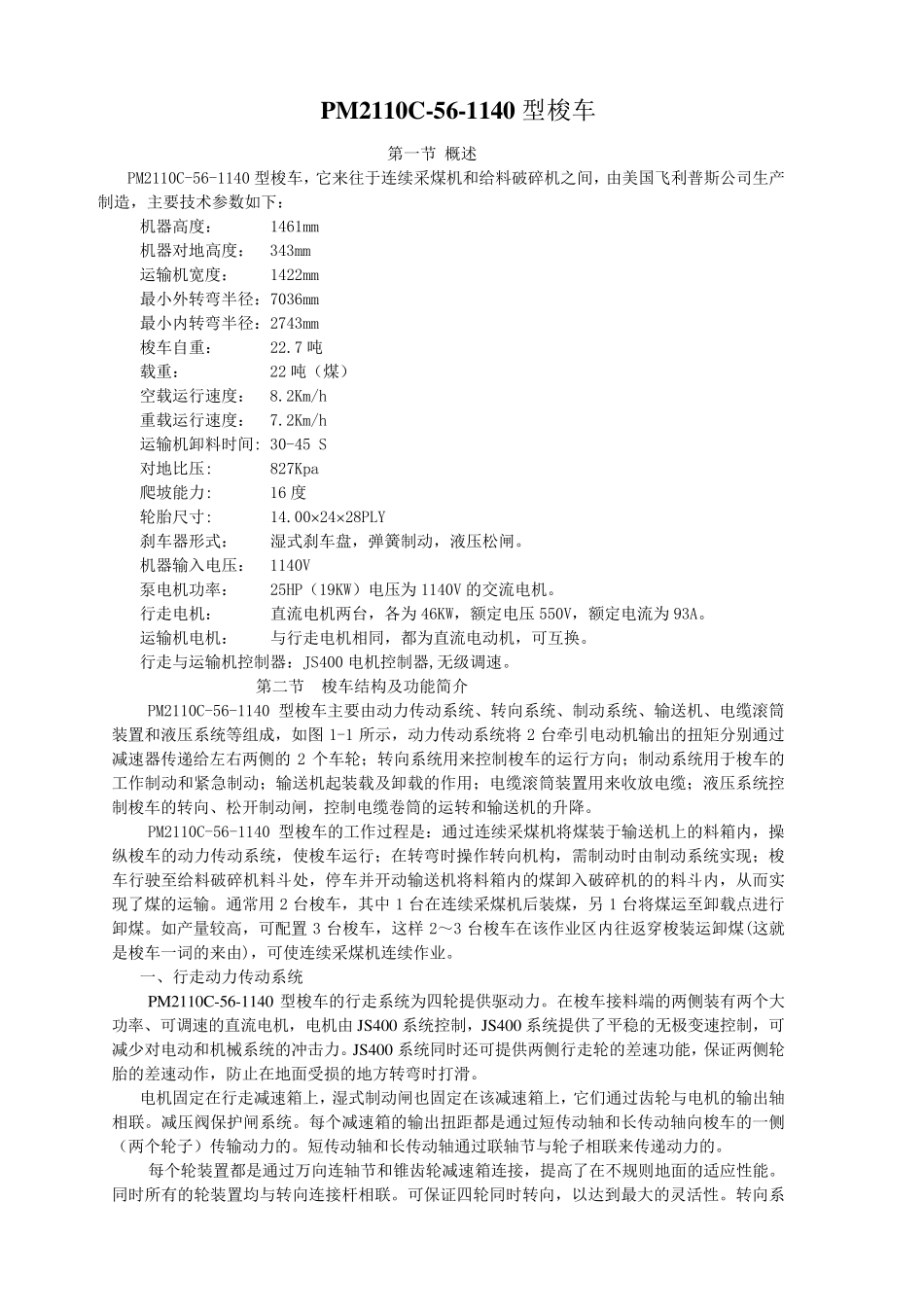

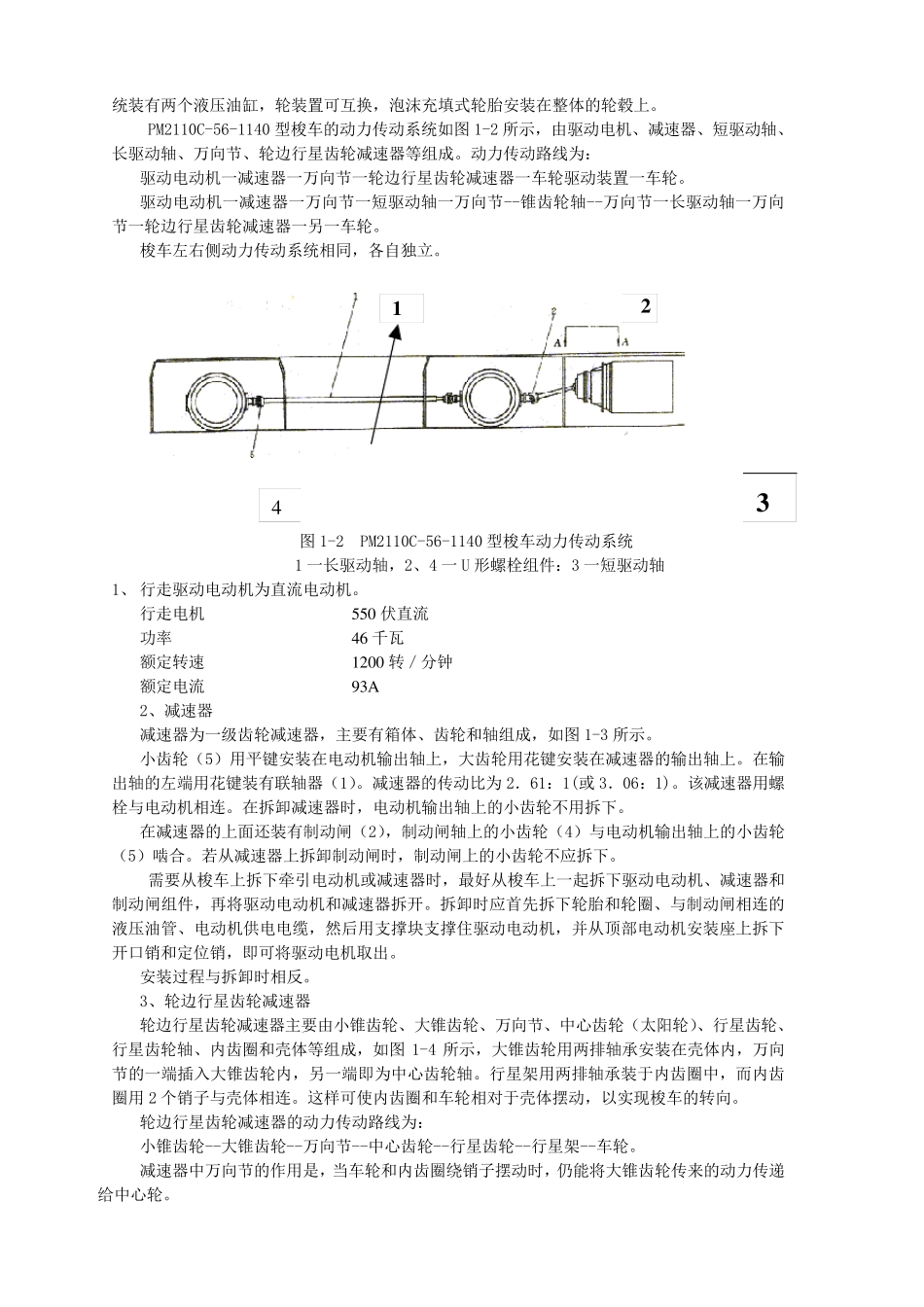

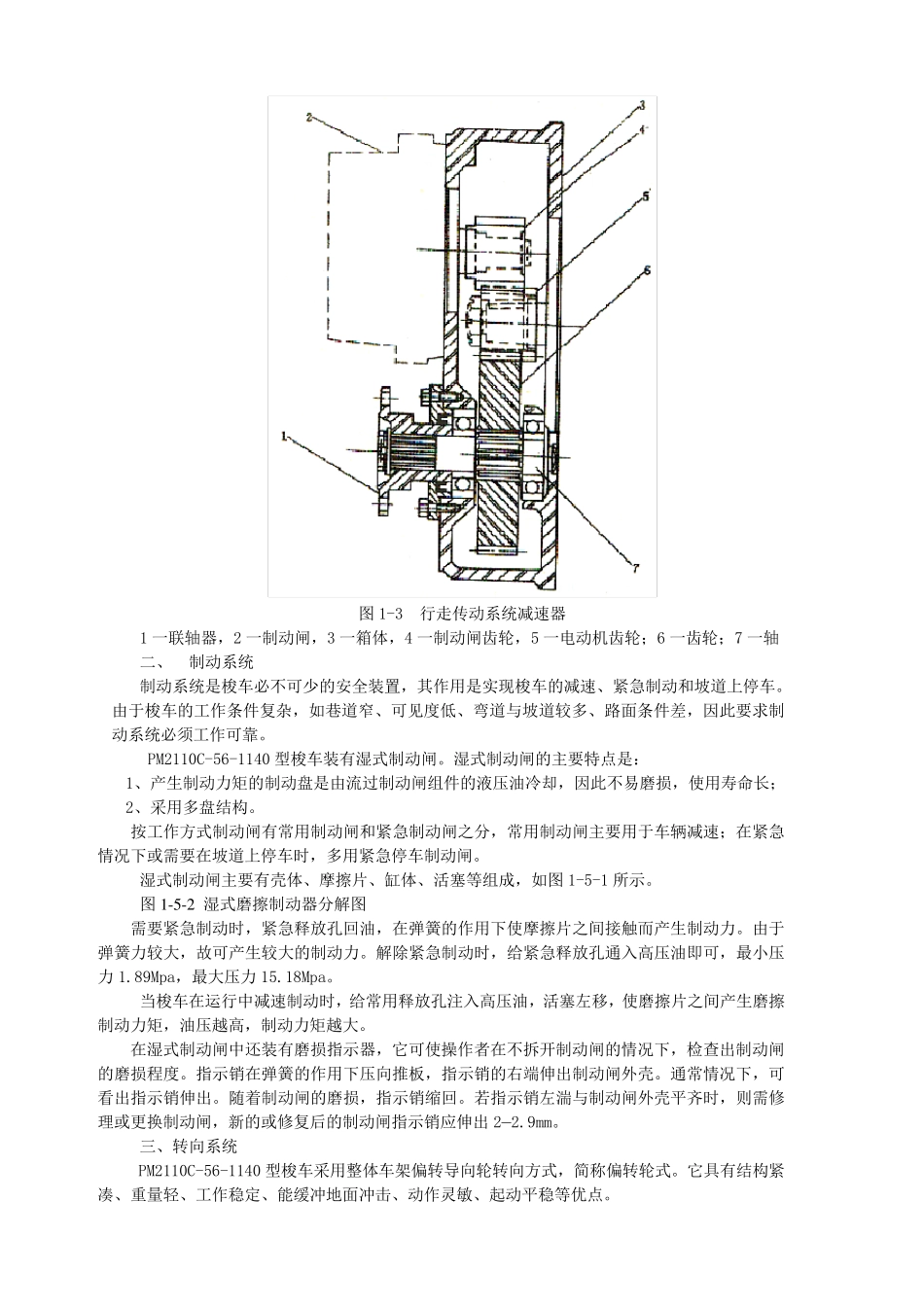

PM2110C-56-1140 型 梭 车 第 一 节 概 述 PM2110C-56-1140 型 梭 车 ， 它 来 往 于 连 续 采 煤 机 和 给 料 破 碎 机 之 间 ， 由 美 国 飞 利 普 斯 公 司 生 产制 造 ， 主 要 技 术 参 数 如 下 ： 机 器 高 度 ： 1461mm 机 器 对 地 高 度 ： 343mm 运 输 机 宽 度 ： 1422mm 最 小 外 转 弯 半 径 ： 7036mm 最 小 内 转 弯 半 径 ： 2743mm 梭 车 自 重 ： 22.7 吨 载 重 ： 22 吨 （ 煤 ） 空 载 运 行 速 度 ： 8.2Km/h 重 载 运 行 速 度 ： 7.2Km/h 运 输 机 卸 料 时 间 : 30-45 S 对 地 比 压 : 827Kpa 爬 坡 能 力 : 16 度 轮 胎 尺 寸 : 14.002428PLY 刹 车 器 形 式 ： 湿 式 刹 车 盘 ， 弹 簧 制 动 ， 液 压 松 闸 。 机 器 输 入 电 压 ： 1140V 泵 电 机 功 率 ： 25HP（ 19KW） 电 压 为 1140V 的 交 流 电 机 。 行 走 电 机 ： 直 流 电 机 两 台 ， 各 为 46KW， 额 定 电 压 550V， 额 定 电 流 为 93A。 运 输 机 电 机 ： 与 行 走 电 机 相 同 ， 都 为 直 流 电 动 机 ， 可 互 换 。 行 走 与 运 输 机 控 制 器 ： JS400 电 机 控 制 器 ,无 级 调 速 。 第 二 节 梭 车 结 构 及 功 能 简 介 PM2110C-56-1140 型 梭 车 主 要 由 动 力 传动 系统、转 向系统、制 动 系统、输 送机 、电 缆滚筒装置和 液 压 系统等组成， 如 图1-1 所示， 动 力 传动 系统将2 台 牵引电 动 机 输 出的 扭矩分别通过减速 器 传递给 左右两 侧 的2 个 车 轮 ； 转 向系统用 来 控 制 梭 车 的 运 行 方 向； 制 动 系统用 于 梭 车 的工 作 制 动 和 紧 急 制 动 ； 输 送机 起 装载 及 卸 载 的 作 用 ； 电 缆滚筒装置用 来 收 放 电 缆； 液 压 系统控制 梭 车 的 转 向、松 开 制 动 闸 ， 控 制 电 缆卷 筒的 运 转 和 输 送机 的 升 降 。 PM2110C-56-1140 型 梭 车 的 工 作 过程 是 ： 通过连 续 采 煤 机 将煤 装于 输 送机 上 的 料 箱 内 ， 操纵 梭 车...
