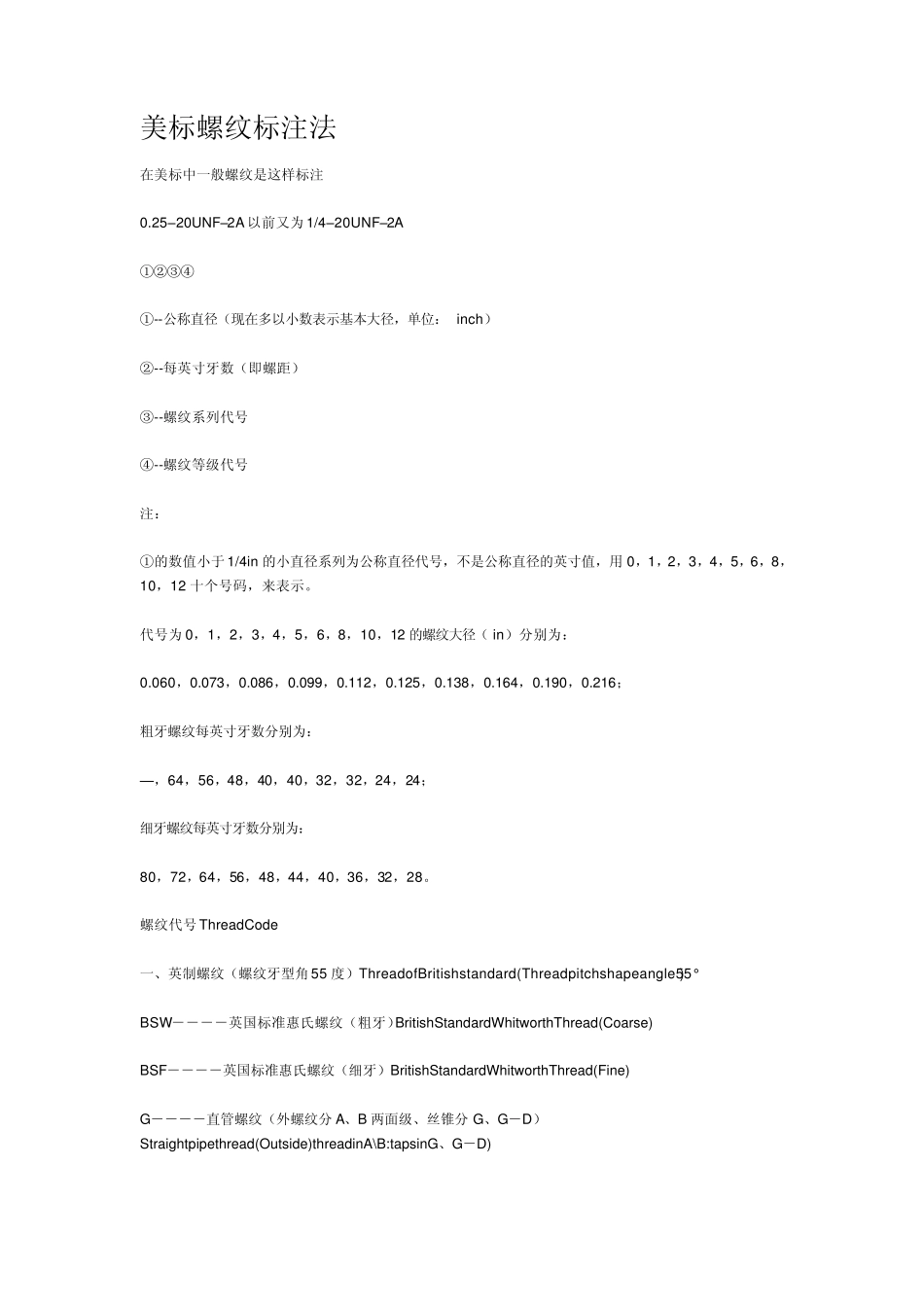

美标螺纹标注法 在美标中一般螺纹是这样标注 0.25–20UNF–2A 以前又为1/4–20UNF–2A ①②③④ ①--公称直径（现在多以小数表示基本大径，单位： inch） ②--每英寸牙数（即螺距） ③--螺纹系列代号 ④--螺纹等级代号 注： ①的数值小于 1/4in 的小直径系列为公称直径代号，不是公称直径的英寸值，用 0，1，2，3，4，5，6，8，10，12 十个号码，来表示。 代号为0，1，2，3，4，5，6，8，10，12 的螺纹大径（ in）分别为： 0.060，0.073，0.086，0.099，0.112，0.125，0.138，0.164，0.190，0.216； 粗牙螺纹每英寸牙数分别为： — ，64，56，48，40，40，32，32，24，24； 细牙螺纹每英寸牙数分别为： 80，72，64，56，48，44，40，36，32，28。 螺纹代号 ThreadCode 一、英制螺纹（螺纹牙型角 55 度）ThreadofBritishstandard(Threadpitchshapeangle55°) BSW－－－－英国标准惠氏螺纹（粗牙）BritishStandardWhitworthThread(Coarse) BSF－－－－英国标准惠氏螺纹（细牙）BritishStandardWhitworthThread(Fine) G－－－－直管螺纹（外螺纹分 A、B 两面级、丝锥分 G、G－D）Straightpipethread(Outside)threadinA\B:tapsinG、G－D) R－－－－锥管外螺纹（旧代号ZG;KG）Outsidepaperpipethread(OldthreadcodeZG,KG) RC－－－－锥管内螺纹（旧代号ZG;KG）Insidetaperpipethread(OldthreadcodeZG,KG) 二、美制螺纹（螺纹牙型角 60 度）ThreadofAmericanstandard(Threadpitchshapeangle60° UNC－－－－统一制粗牙螺纹（代替NC）Unifiedcoarsepitchthread(InsteadofNC) UNF－－－－统一制细牙螺纹（代替NF）Unifiedfinepitchthread(InsteadofNF) UNEF－－－－统一制超细牙螺纹Unifiedsuperfinepitchthread UN－－－－－统一制不变螺距螺纹Unifiedthread UNS－－－－统一制特殊螺纹UnifiedSpecialthread NPT－－－－一般用途锥管螺纹（旧代号Z;K）Taperpipethreadforgeneralpurpose(OldthreadcodeZ,K) NPSC－－－－管接头直管内螺纹Internalstraightpipethreadforconnection NPSM－－－－设备上自由配合，机械连接用直管螺纹Straightpipethreadforgeneral purpose NPTF－－－－干密封锥管螺纹Drysealtaperpipethread NPSF－－－－干密封燃油直管螺纹Drysealstraightpipeinternalthread NGT－－－－气瓶用锥螺纹Specialthreadforgascylinder 三、米制螺纹Metricthread ZM－－－－－米制锥管螺纹...
