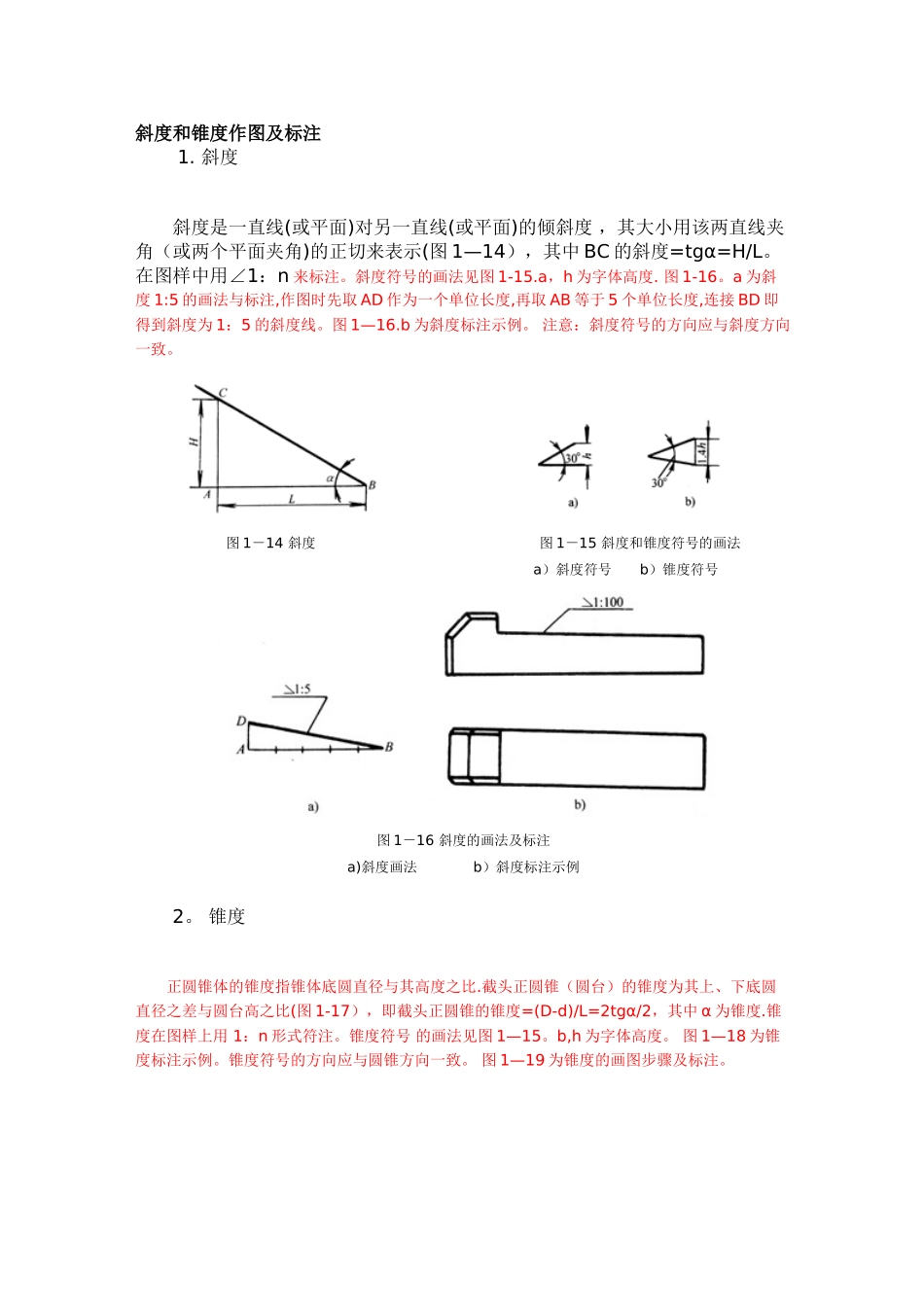

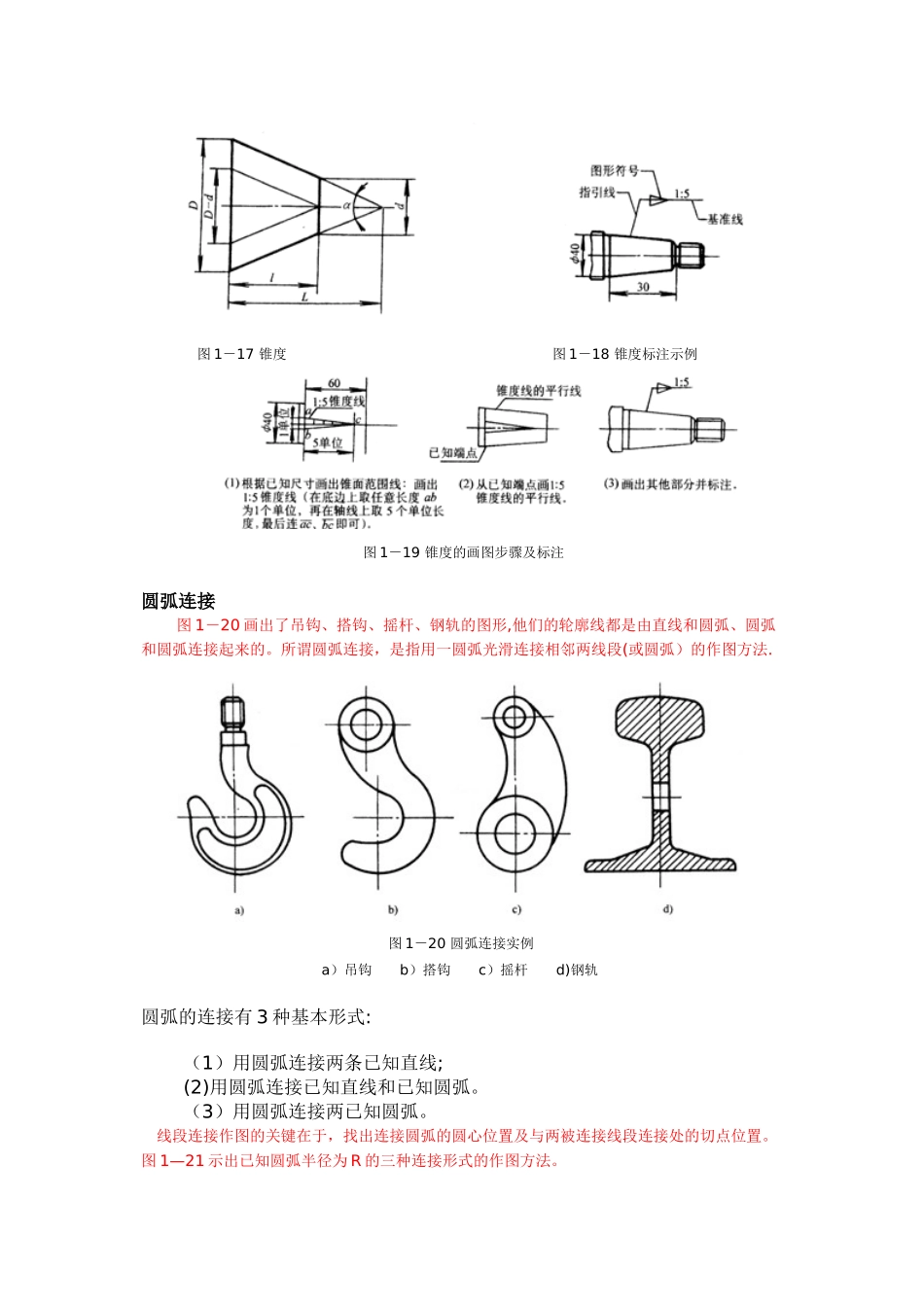

斜度和锥度作图及标注 1. 斜度 斜度是一直线(或平面)对另一直线(或平面)的倾斜度 ，其大小用该两直线夹角（或两个平面夹角)的正切来表示(图 1—14），其中 BC 的斜度=tgα=H/L。在图样中用∠1：n 来标注。斜度符号的画法见图 1-15.a，h 为字体高度. 图 1-16。a 为斜度 1:5 的画法与标注,作图时先取 AD 作为一个单位长度,再取 AB 等于 5 个单位长度,连接 BD 即得到斜度为 1：5 的斜度线。图 1—16.b 为斜度标注示例。 注意：斜度符号的方向应与斜度方向一致。 图 1－14 斜度 图 1－15 斜度和锥度符号的画法 a）斜度符号 b）锥度符号图 1－16 斜度的画法及标注a)斜度画法 b）斜度标注示例 2。 锥度 正圆锥体的锥度指锥体底圆直径与其高度之比.截头正圆锥（圆台）的锥度为其上、下底圆直径之差与圆台高之比(图 1-17），即截头正圆锥的锥度=(D-d)/L=2tgα/2，其中 α 为锥度.锥度在图样上用 1：n 形式符注。锥度符号 的画法见图 1—15。b,h 为字体高度。 图 1—18 为锥度标注示例。锥度符号的方向应与圆锥方向一致。 图 1—19 为锥度的画图步骤及标注。 图 1－17 锥度 图 1－18 锥度标注示例图 1－19 锥度的画图步骤及标注圆弧连接 图 1－20 画出了吊钩、搭钩、摇杆、钢轨的图形,他们的轮廓线都是由直线和圆弧、圆弧和圆弧连接起来的。所谓圆弧连接，是指用一圆弧光滑连接相邻两线段(或圆弧）的作图方法. 图 1－20 圆弧连接实例 a）吊钩 b）搭钩 c）摇杆 d)钢轨圆弧的连接有 3 种基本形式: （1）用圆弧连接两条已知直线; (2)用圆弧连接已知直线和已知圆弧。 （3）用圆弧连接两已知圆弧。 线段连接作图的关键在于，找出连接圆弧的圆心位置及与两被连接线段连接处的切点位置。图 1—21 示出已知圆弧半径为 R 的三种连接形式的作图方法。 图 1－21 圆弧连接示例六等分圆周或作正多边形 根据已知直径 d 画圆，然后将 60°、30°一角板的短直角边紧贴丁字尺， 并使其斜边分别通过 A 点和 D 点作直线 AB 和 DE,再翻转三角板用同样方法画AF 和 CD，这样， 圆周就被六等分了（图 1-12。a).连接 B、C 和 E、F，就可得到内接正六边形 ABCDEF。 根据正六边形的边长等于其外接圆半径的原理, 也可用圆规直接找出六边形的六个顶点。作图过程如图 1-12。b 所示。图 1－11 内接正六边形的画法a）用三角板和丁字尺画正六边形 b）用圆规画正六边形 ...
