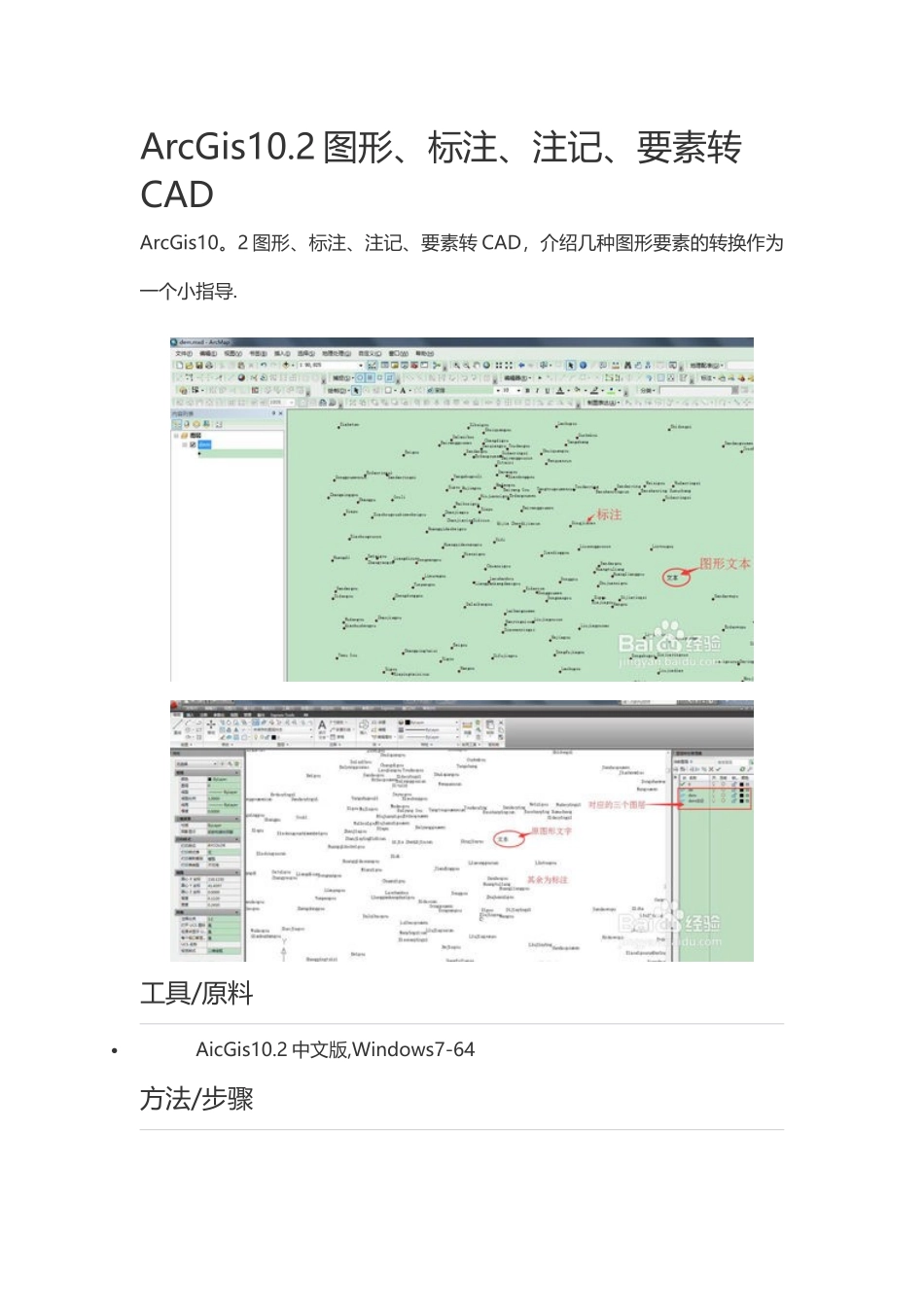

ArcGis10.2图形、标注、注记、要素转CAD

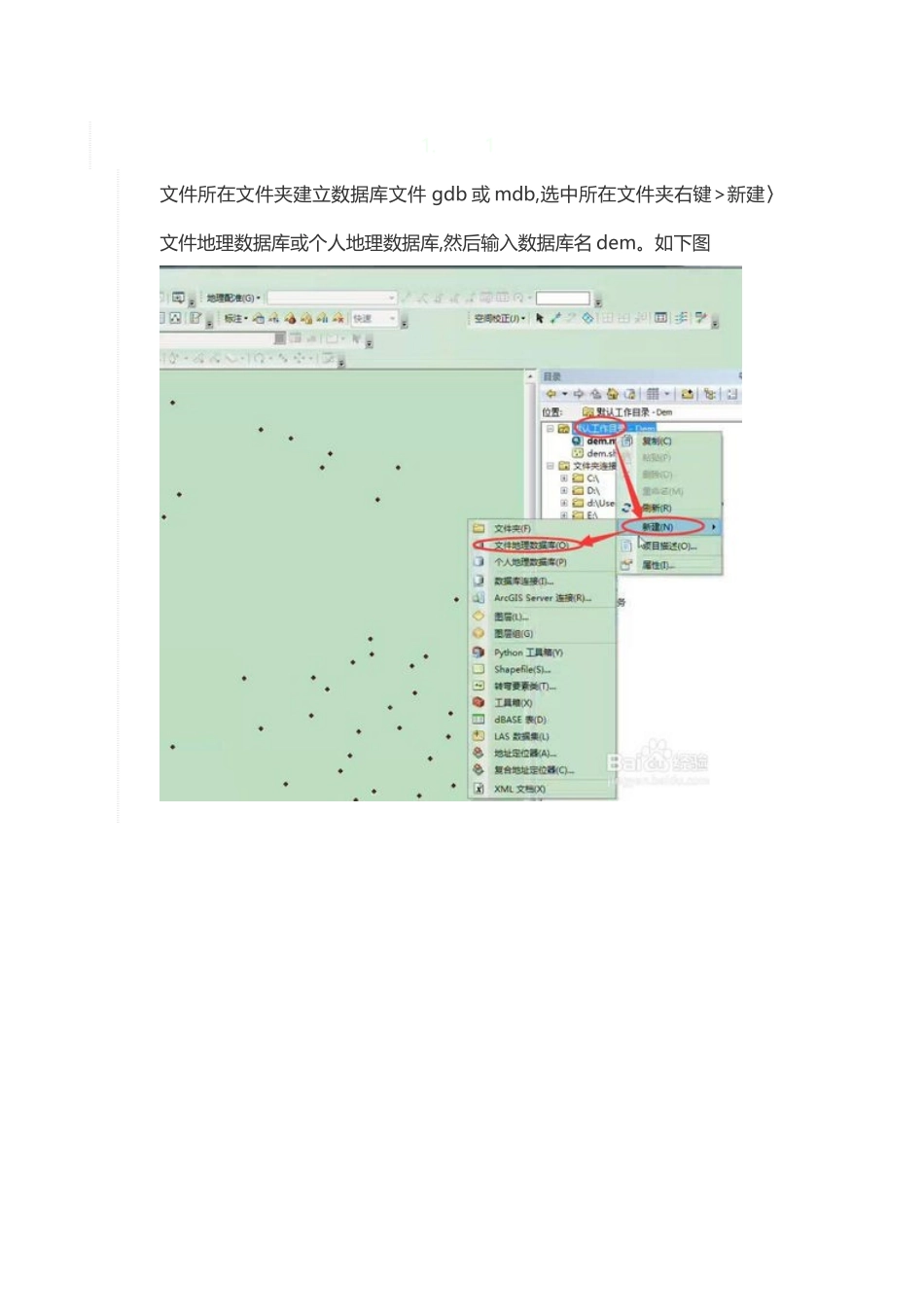

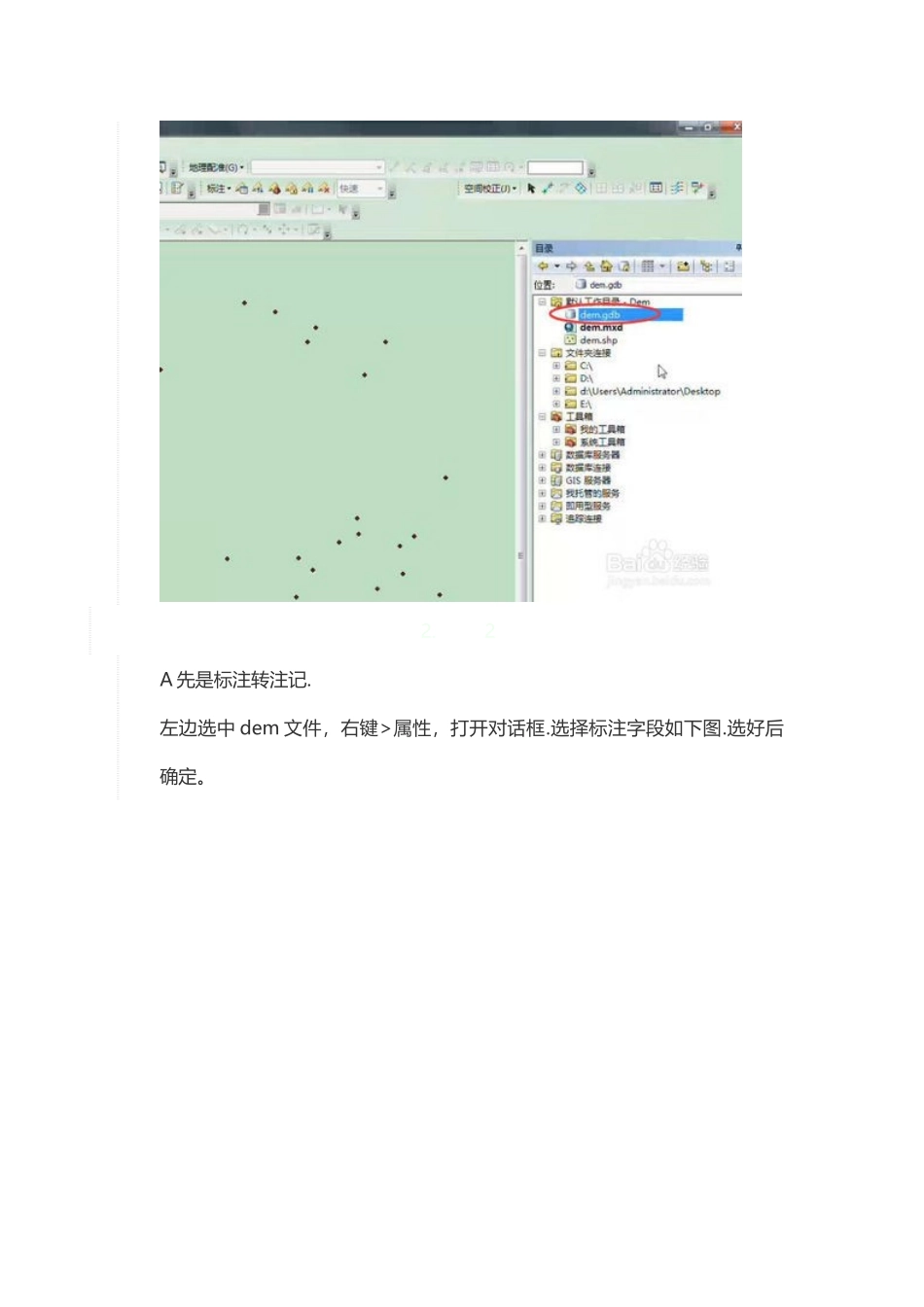

ArcGis10.2 图形、标注、注记、要素转CADArcGis10。2 图形、标注、注记、要素转 CAD，介绍几种图形要素的转换作为一个小指导.工具/原料AicGis10.2 中文版,Windows7-64方法/步骤1.1文件所在文件夹建立数据库文件 gdb 或 mdb,选中所在文件夹右键>新建〉文件地理数据库或个人地理数据库,然后输入数据库名 dem。如下图2.2A 先是标注转注记.左边选中 dem 文件，右键>属性，打开对话框.选择标注字段如下图.选好后确定。3.3左边选中 dem,右键〉标注要素。4.4左边选中 dem，右键>将标注转为注记。5.5如下图所示点击进入 创建注记要素类。选择先前创建的 dem.gdb 数据库文件双击进入。输入注记文件名称然后点保存。在点转换。如图6.6现在可以看到左边出现 dem 注记如图。只打开 dem 注记可以看到只有文字。7.7B 将图形转为要素在上部点击绘制>下面选择将图形转为要素，详情如图.8.8在弹出的对话框中如下图所示，在 输出注记要素类 选择右侧文件夹。然后选择数据库文件>输入注记名称〉保存。然后确定。在弹出对话框中选择 是。在左边可见 de 出现。9.9C 要素转 cad.打开工具箱,选择转换工具〉转为 CAD〉要素转 cad。在对话框输入要素依次选择三个要素，填加到转换区。然后选择 cad 文件类型,输出文件位置，名称。然后点击确定.开始转换。10.10转换完成如图。现在找到 cad 文件打开如图.
