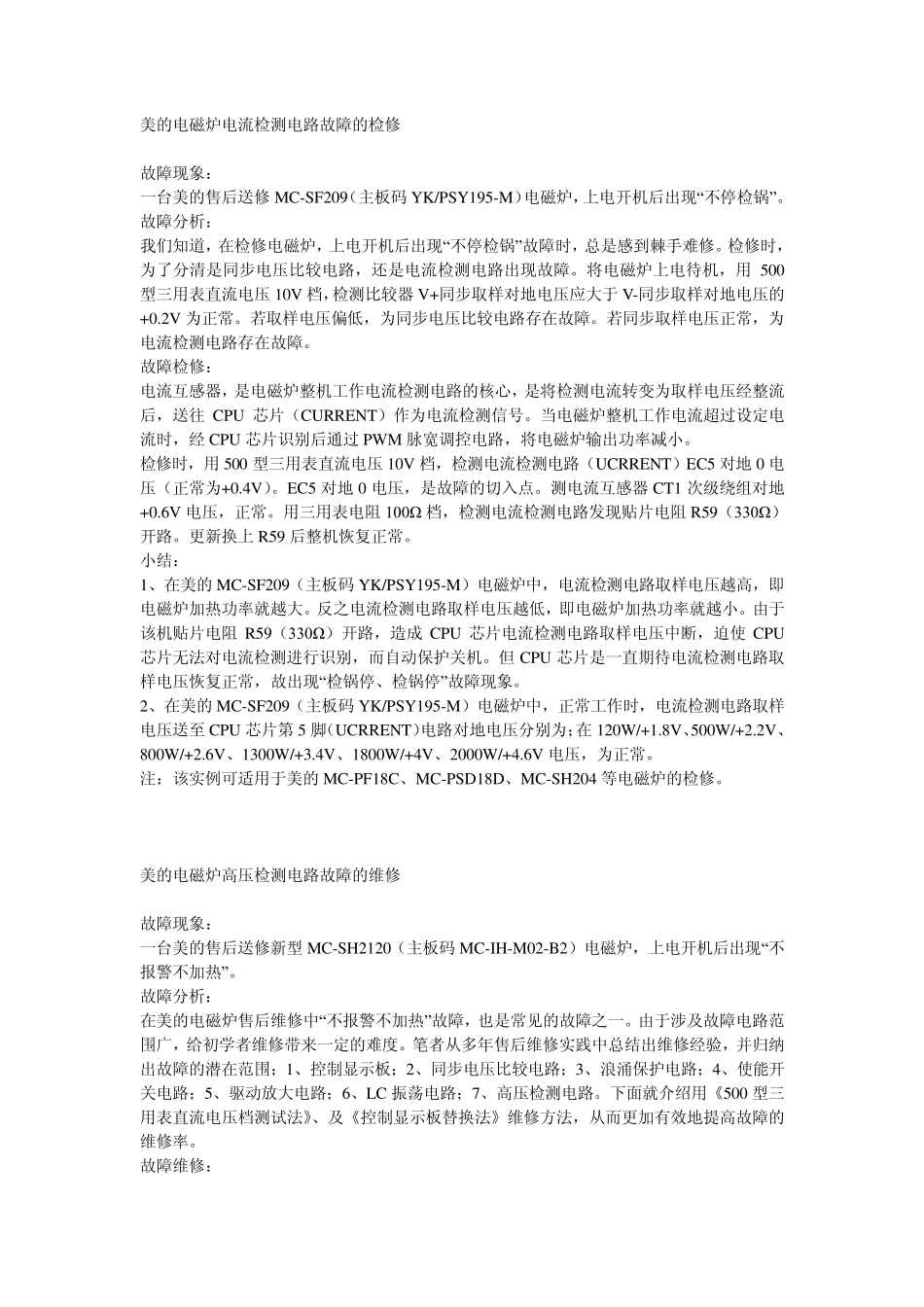

美的电磁炉电流检测电路故障的检修

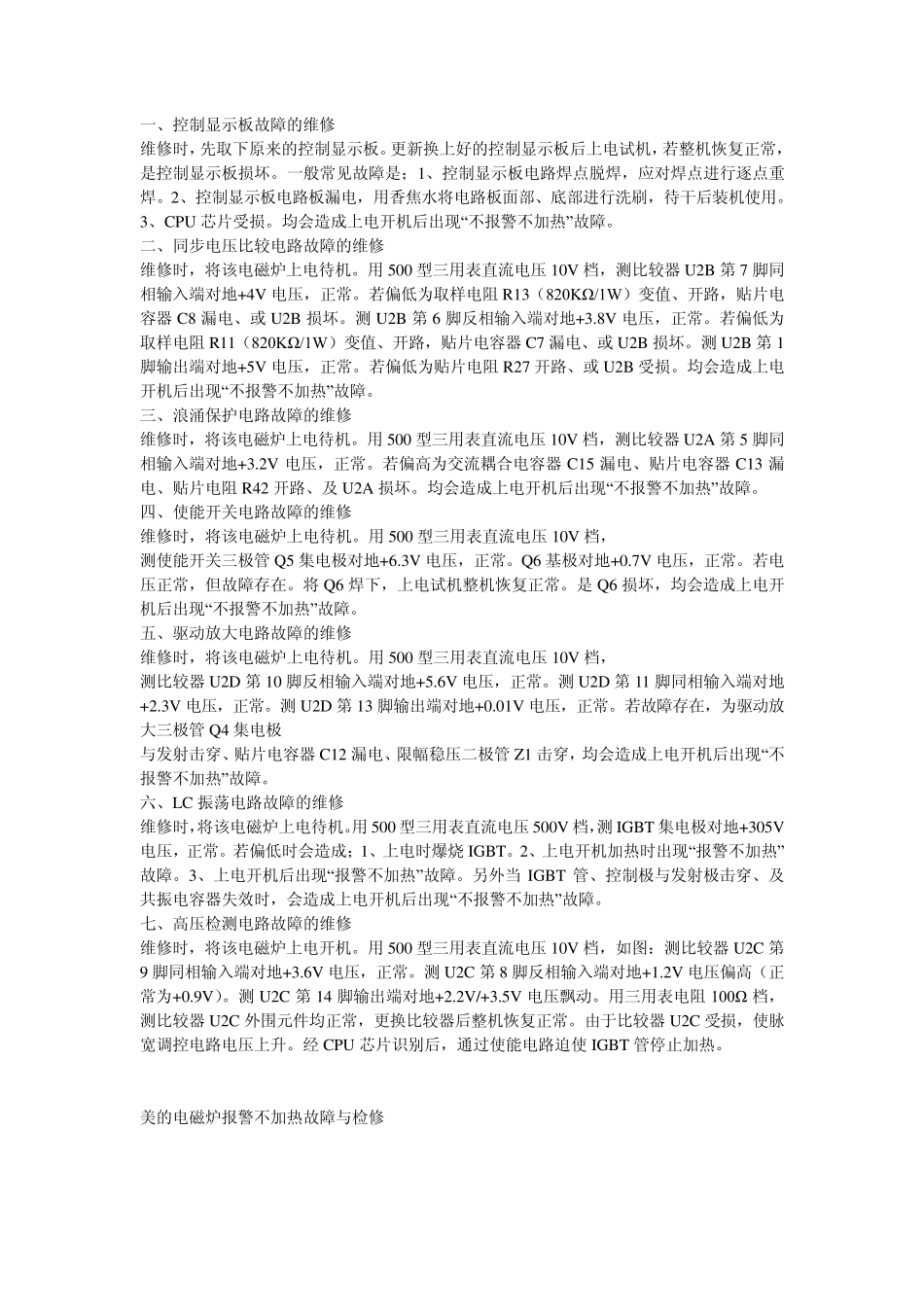

美的电磁炉电流检测电路故障的检修 故障现象： 一台美的售后送修MC-SF209（主板码YK/PSY195-M）电磁炉，上电开机后出现“不停检锅” 。 故障分析： 我们知道，在检修电磁炉，上电开机后出现“不停检锅” 故障时，总是感到棘手难修。检修时，为了分清是同步电压比较电路，还是电流检测电路出现故障。将电磁炉上电待机，用500型三用表直流电压10V 档，检测比较器V+同步取样对地电压应大于V-同步取样对地电压的+0.2V 为正常。若取样电压偏低，为同步电压比较电路存在故障。若同步取样电压正常，为电流检测电路存在故障。 故障检修： 电流互感器，是电磁炉整机工作电流检测电路的核心，是将检测电流转变为取样电压经整流后，送往CPU 芯片（CURRENT）作为电流检测信号。当电磁炉整机工作电流超过设定电流时，经CPU 芯片识别后通过PWM 脉宽调控电路，将电磁炉输出功率减小。 检修时，用500 型三用表直流电压10V 档，检测电流检测电路（UCRRENT）EC5 对地0 电压（正常为+0.4V）。EC5 对地0 电压，是故障的切入点。测电流互感器CT1 次级绕组对地+0.6V 电压，正常。用三用表电阻100Ω 档，检测电流检测电路发现贴片电阻R59（330Ω ）开路。更新换上R59 后整机恢复正常。 小结： 1、在美的MC-SF209（主板码YK/PSY195-M）电磁炉中，电流检测电路取样电压越高，即电磁炉加热功率就越大。反之电流检测电路取样电压越低，即电磁炉加热功率就越小。由于该机贴片电阻R59（330Ω ）开路，造成 CPU 芯片电流检测电路取样电压中断，迫使 CPU芯片无法对电流检测进行识别，而自动保护关机。但 CPU 芯片是一直期待电流检测电路取样电压恢复正常，故出现“检锅停、检锅停” 故障现象。 2、在美的MC-SF209（主板码YK/PSY195-M）电磁炉中，正常工作时，电流检测电路取样电压送至 CPU 芯片第 5 脚（UCRRENT）电路对地电压分别为；在120W/+1.8V、500W/+2.2V、800W/+2.6V、1300W/+3.4V、1800W/+4V、2000W/+4.6V 电压，为正常。 注：该实例可适用于美的MC-PF18C、MC-PSD18D、MC-SH204 等电磁炉的检修。 美的电磁炉高压检测电路故障的维修 故障现象： 一台美的售后送修新型MC-SH2120（主板码MC-IH-M02-B2）电磁炉，上电开机后出现“不报警不加热” 。 故障分析： 在美的电磁炉售后维修中“不报警不加热” 故障，也是常见的故障之一。由于涉及故障电路范围广，给初学者维修带来一定的难度。笔者从多年售后维修实践中总结出维修经...
