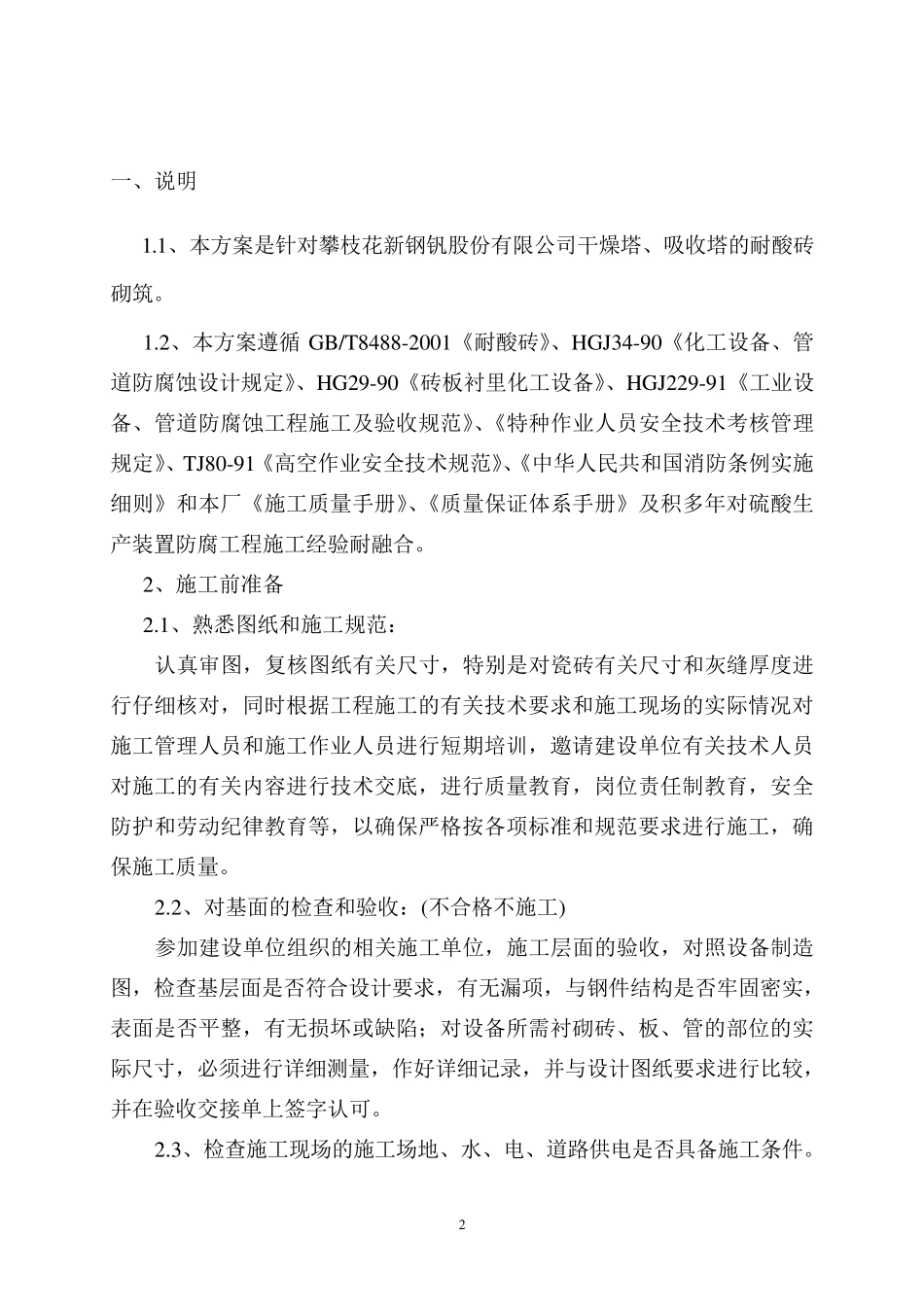

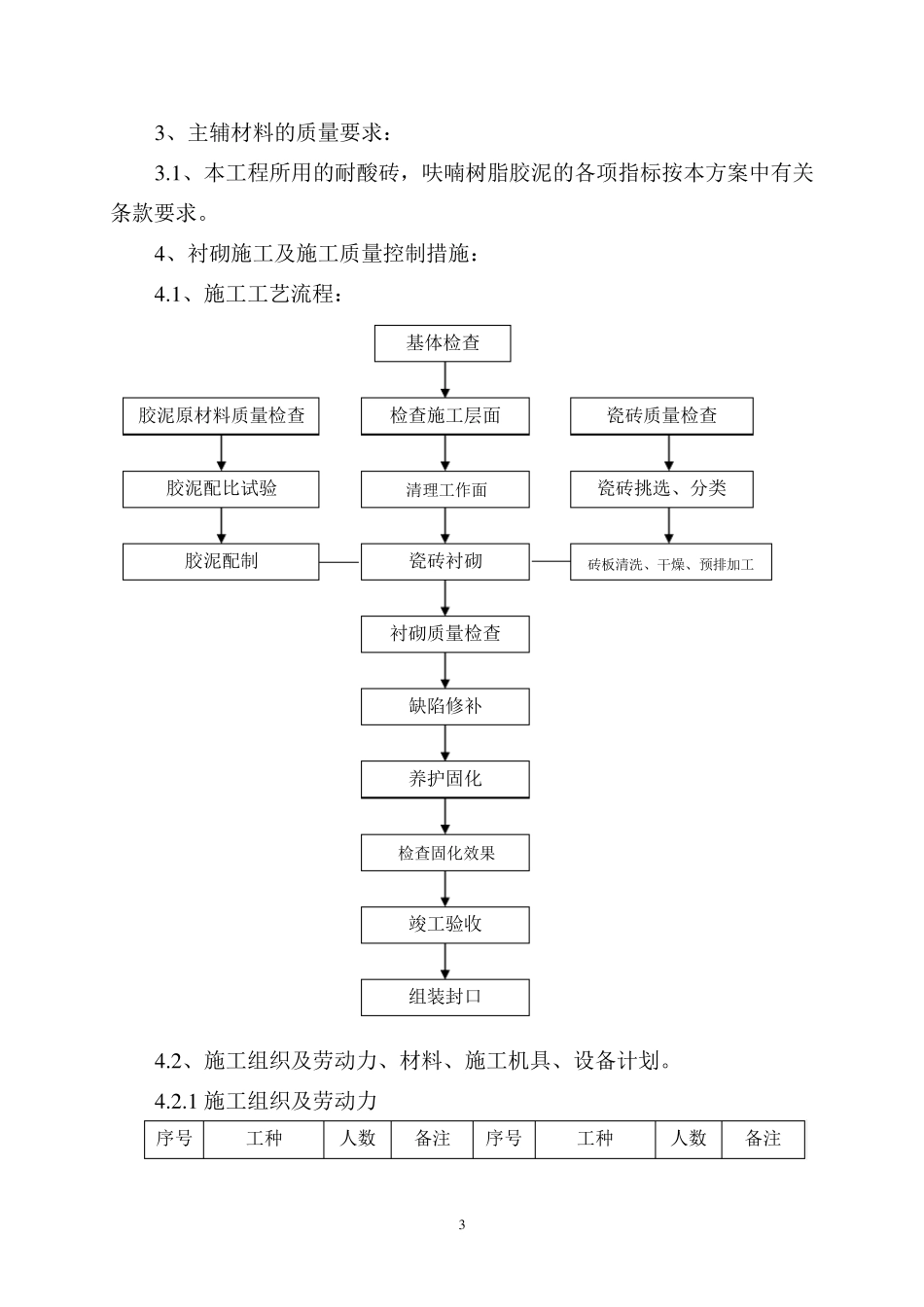

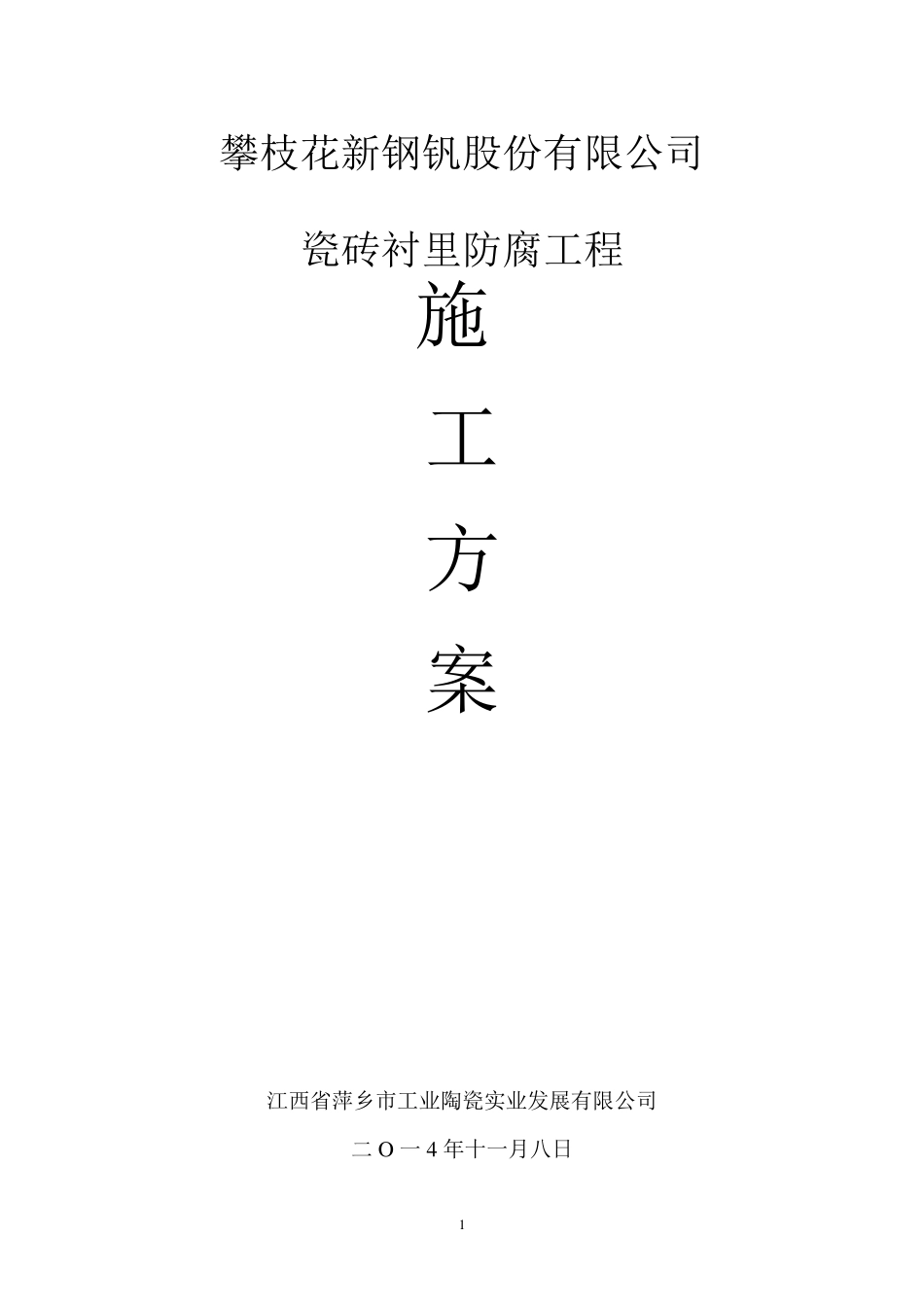

1 攀枝花新钢钒股份有限公司 瓷砖衬里防腐工程 施 工 方 案 江西省萍乡市工业陶瓷实业发展有限公司 二O 一 4 年十一月八日 2 一、说明 1.1、本方案是针对攀枝花新钢钒股份有限公司干燥塔、吸收塔的耐酸砖砌筑。 1.2、本方案遵循 GB/T 8488-2001《耐酸砖》、HGJ34-90《化工设备、管道防腐蚀设计规定》、HG29-90《砖板衬里化工设备》、HGJ229-91《工业设备、管道防腐蚀工程施工及验收规范》、《特种作业人员安全技术考核管理规定》、T J80-91《高空作业安全技术规范》、《中华人民共和国消防条例实施细则》和本厂《施工质量手册》、《质量保证体系手册》及积多年对硫酸生产装置防腐工程施工经验耐融合。 2、施工前准备 2.1、熟悉图纸和施工规范： 认真审图，复核图纸有关尺寸，特别是对瓷砖有关尺寸和灰缝厚度进行仔细核对，同时根据工程施工的有关技术要求和施工现场的实际情况对施工管理人员和施工作业人员进行短期培训，邀请建设单位有关技术人员对施工的有关内容进行技术交底，进行质量教育，岗位责任制教育，安全防护和劳动纪律教育等，以确保严格按各项标准和规范要求进行施工，确保施工质量。 2.2、对基面的检查和验收：(不合格不施工) 参加建设单位组织的相关施工单位，施工层面的验收，对照设备制造图，检查基层面是否符合设计要求，有无漏项，与钢件结构是否牢固密实，表面是否平整，有无损坏或缺陷；对设备所需衬砌砖、板、管的部位的实际尺寸，必须进行详细测量，作好详细记录，并与设计图纸要求进行比较，并在验收交接单上签字认可。 2.3、检查施工现场的施工场地、水、电、道路供电是否具备施工条件。 3 3 、主辅材料的质量要求： 3 .1 、本工程所用的耐酸砖，呋喃树脂胶泥的各项指标按本方案中有关条款要求。 4 、衬砌施工及施工质量控制措施： 4 .1 、施工工艺流程： 4 .2 、施工组织及劳动力、材料、施工机具、设备计划。 4 .2 .1 施工组织及劳动力 序号 工种 人数 备注 序号 工种 人数 备注 基体检查 胶泥原材料质量检查 检查施工层面 瓷砖质量检查 胶泥配比试验 清理工作面 瓷砖挑选、分类 胶泥配制 瓷砖衬砌 砖板清洗、干燥、预排加工 衬砌质量检查 缺陷修补 养护固化 检查固化效果 竣工验收 组装封口 4 1 项目经理 1 5 材料员 1 2 技术负责人 1 6 泥工 6 3 质检安全员 1 7 和灰工 3 4 施工技术员 1 8 普工 6 4 .2 .2 材料计划...
