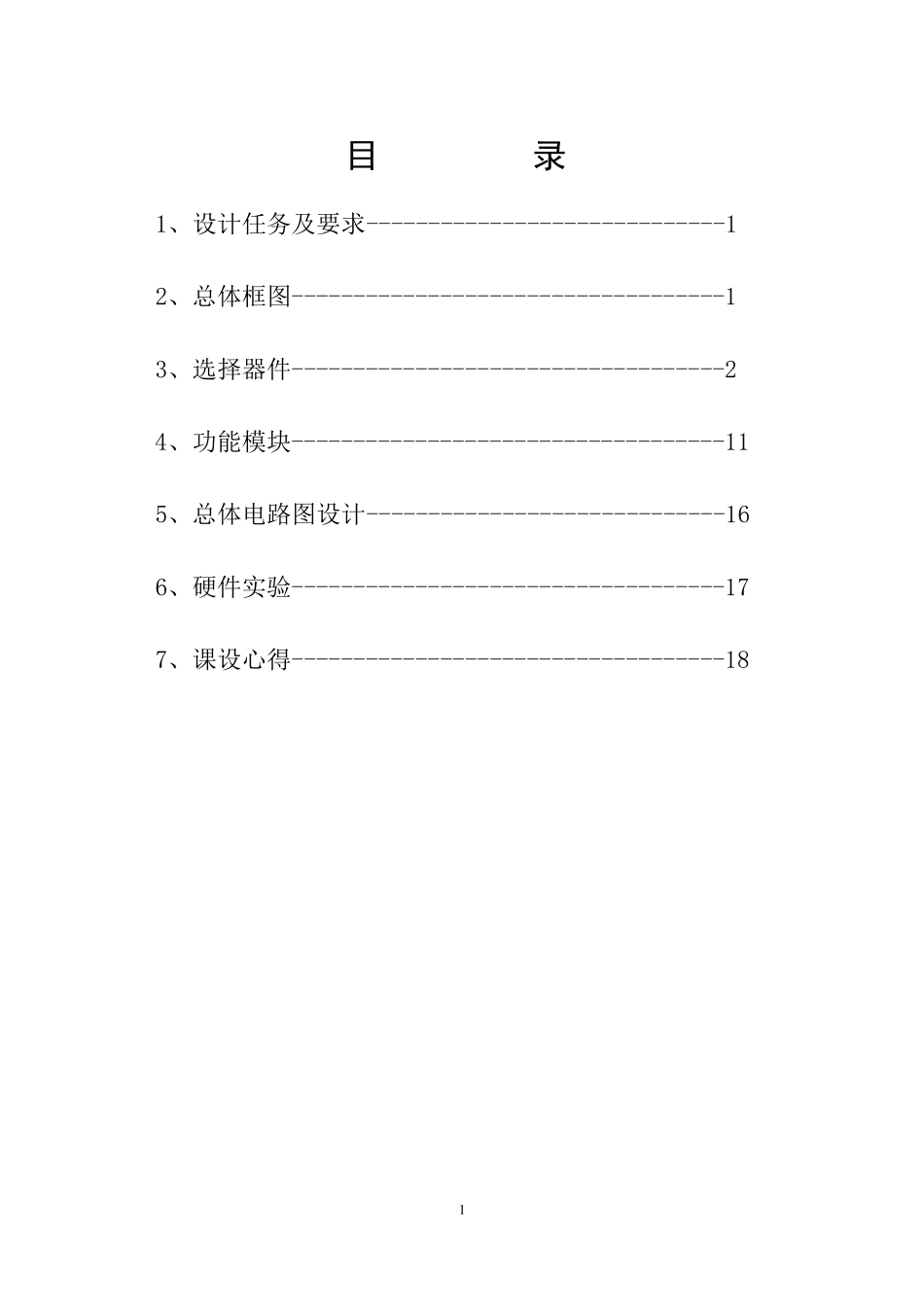

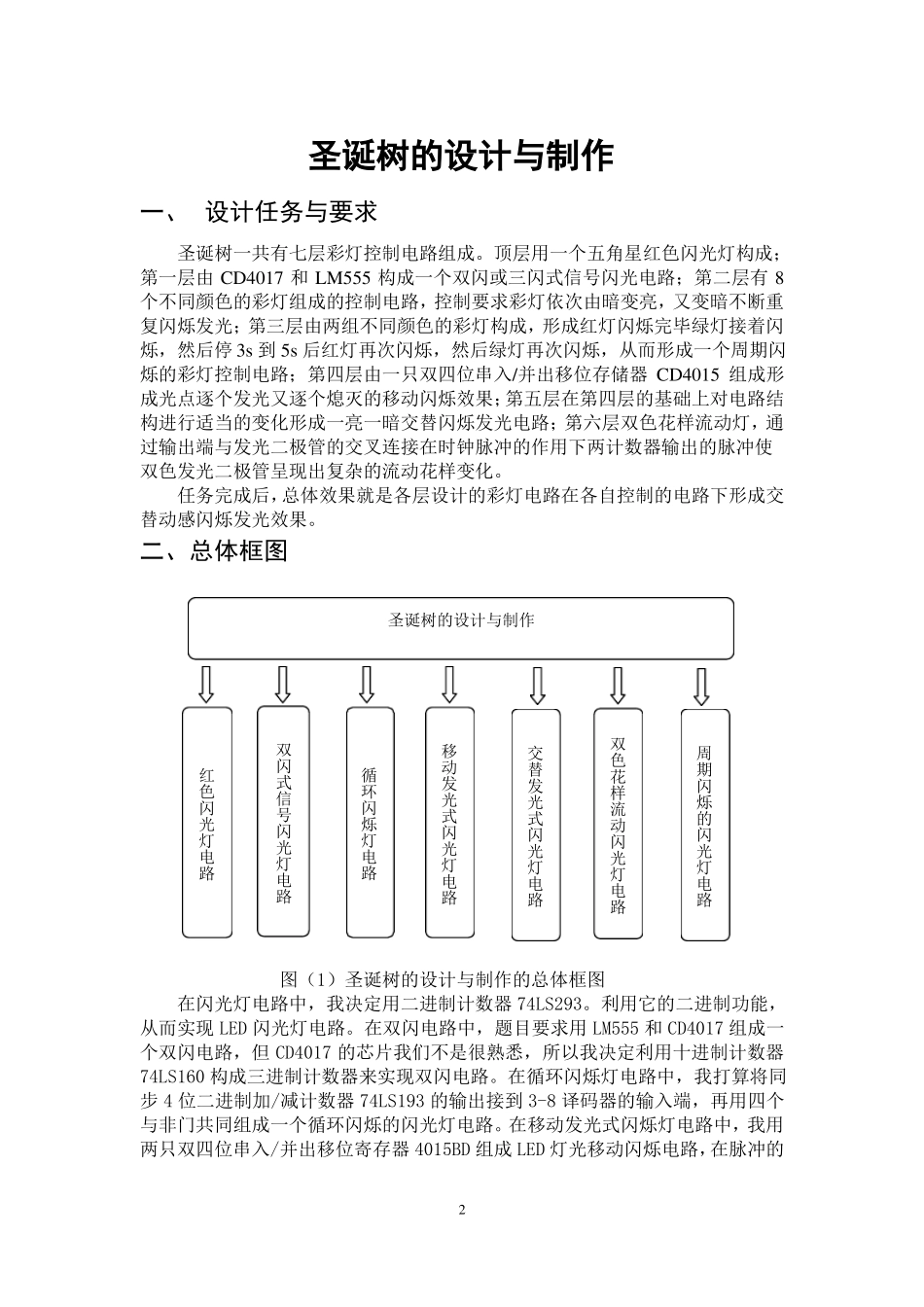

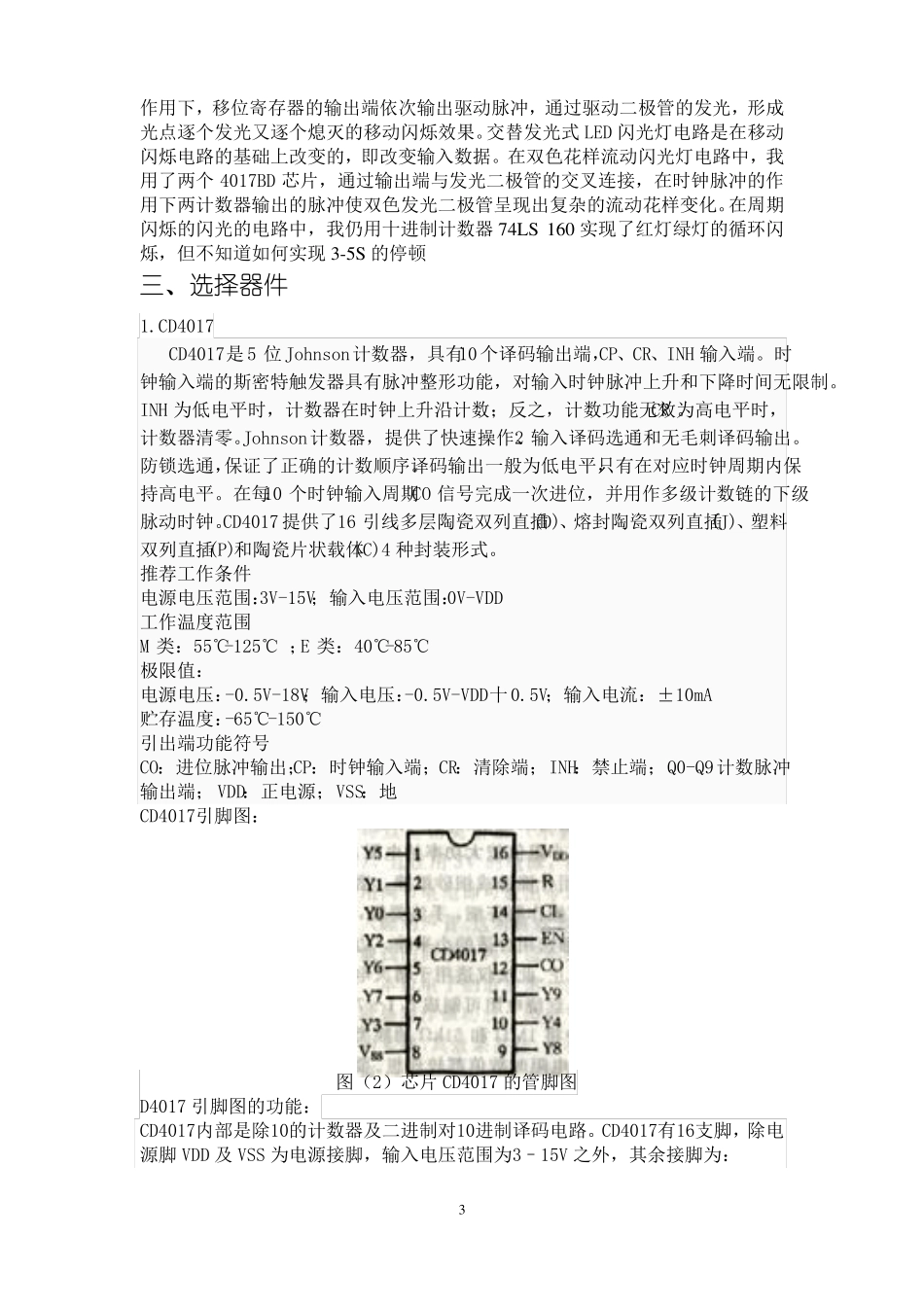

目录1、设计任务及要求-----------------------------12、总体框图-----------------------------------13、选择器件-----------------------------------24、功能模块-----------------------------------115、总体电路图设计-----------------------------166、硬件实验-----------------------------------177、课设心得-----------------------------------181圣诞树的设计与制作一、 设计任务与要求圣诞树一共有七层彩灯控制电路组成。顶层用一个五角星红色闪光灯构成；第一层由 CD4017 和 LM555 构成一个双闪或三闪式信号闪光电路；第二层有 8个不同颜色的彩灯组成的控制电路，控制要求彩灯依次由暗变亮，又变暗不断重复闪烁发光；第三层由两组不同颜色的彩灯构成，形成红灯闪烁完毕绿灯接着闪烁，然后停 3s 到 5s 后红灯再次闪烁，然后绿灯再次闪烁，从而形成一个周期闪烁的彩灯控制电路；第四层由一只双四位串入/并出移位存储器 CD4015 组成形成光点逐个发光又逐个熄灭的移动闪烁效果；第五层在第四层的基础上对电路结构进行适当的变化形成一亮一暗交替闪烁发光电路；第六层双色花样流动灯，通过输出端与发光二极管的交叉连接在时钟脉冲的作用下两计数器输出的脉冲使双色发光二极管呈现出复杂的流动花样变化。任务完成后，总体效果就是各层设计的彩灯电路在各自控制的电路下形成交替动感闪烁发光效果。二、总体框图圣诞树的设计与制作红色闪光灯电路双闪式信号闪光灯电路循环闪烁灯电路移动发光式闪光灯电路交替发光式闪光灯电路双色花样流动闪光灯电路周期闪烁的闪光灯电路图（1）圣诞树的设计与制作的总体框图在闪光灯电路中，我决定用二进制计数器 74LS293。利用它的二进制功能，从而实现 LED 闪光灯电路。在双闪电路中，题目要求用 LM555 和 CD4017 组成一个双闪电路，但 CD4017 的芯片我们不是很熟悉，所以我决定利用十进制计数器74LS160 构成三进制计数器来实现双闪电路。在循环闪烁灯电路中，我打算将同步 4 位二进制加/减计数器 74LS193 的输出接到 3-8 译码器的输入端，再用四个与非门共同组成一个循环闪烁的闪光灯电路。在移动发光式闪烁灯电路中，我用两只双四位串入/并出移位寄存器 4015BD 组成 LED 灯光移动闪烁电路，在脉冲的2作用下，移位寄存器的输出端依次输出驱动脉冲，通过驱动二极管的发光，形成光点逐个发光又逐个熄灭的移动闪烁效果。交替发光式 LED 闪光灯电路是在移动闪烁电路...
