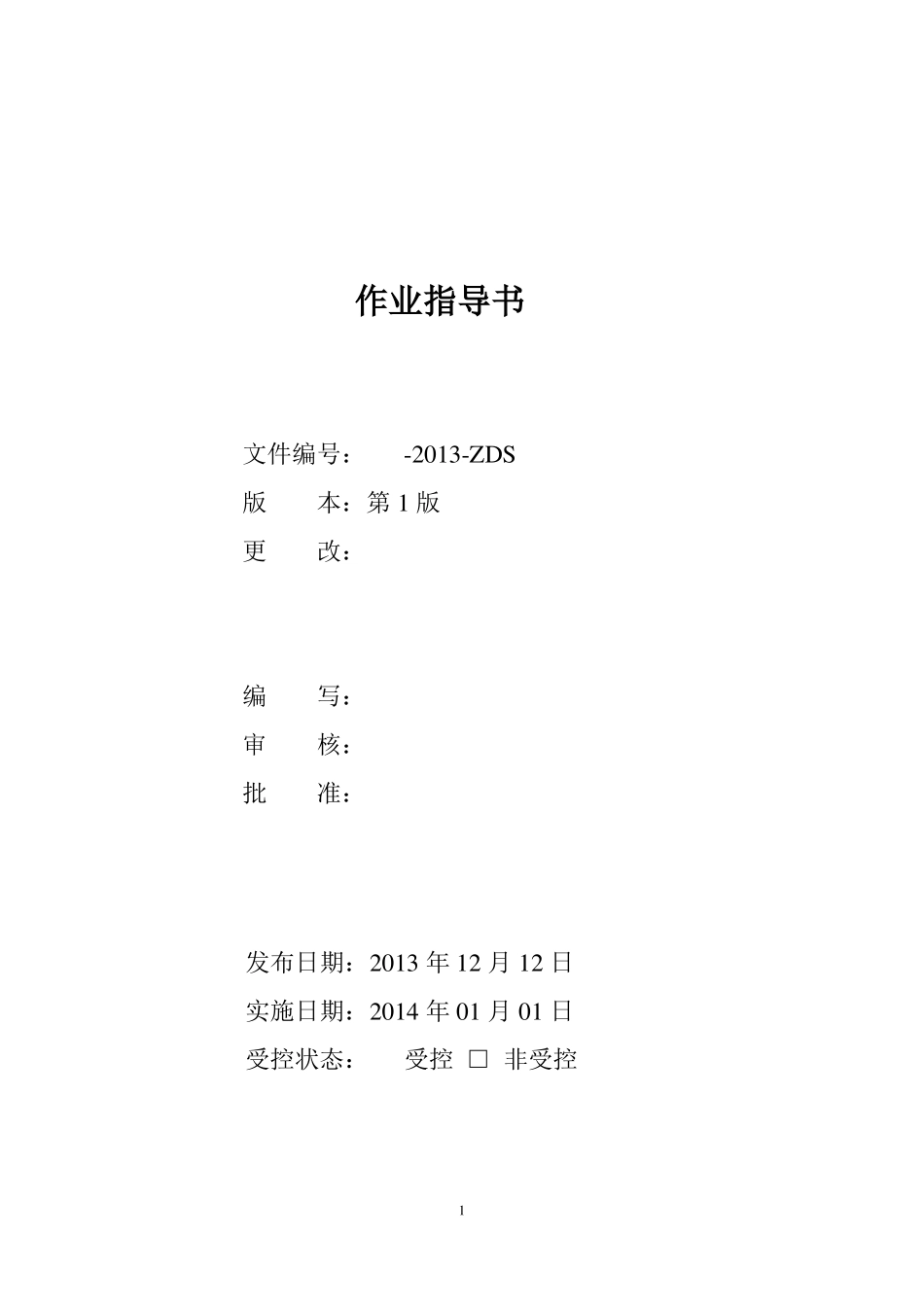

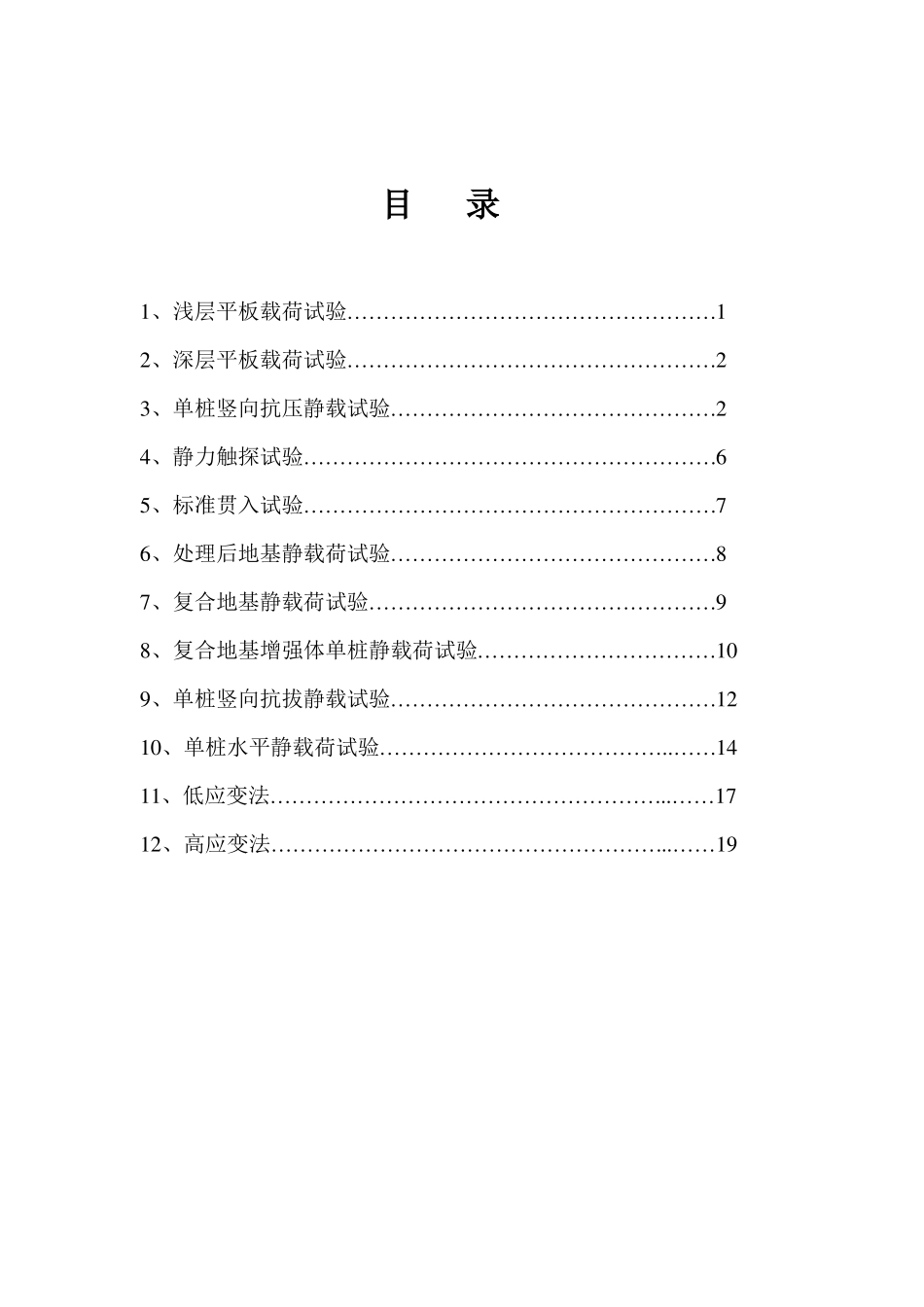

作业指导书文件编号：-2013-ZDS版本：第 1 版更改：编写：审核：批准：发布日期：2013 年 12 月 12 日实施日期：2014 年 01 月 01 日受控状态：受控 □ 非受控1目录1、浅层平板载荷试验……………………………………………12、深层平板载荷试验……………………………………………23、单桩竖向抗压静载试验………………………………………24、静力触探试验…………………………………………………65、标准贯入试验…………………………………………………76、处理后地基静载荷试验………………………………………87、复合地基静载荷试验…………………………………………98、复合地基增强体单桩静载荷试验……………………………109、单桩竖向抗拔静载试验………………………………………1210、单桩水平静载荷试验…………………………………..……1411、低应变法………………………………………………..……1712、高应变法………………………………………………..……191、浅层平板载荷试验1.1目的和适用范围及标准地基土浅层平板载荷试验适用于确定浅部地基土层的承压板下应力主要影响范围的承载力和变形系数。试验依据 GB50007-2011《建筑地基基础设计规范》。1.2试验原理载荷试验是在现场用一个刚性承压板逐级加荷，测定天然地基、单桩或复合地基的沉降随荷载的变化，借以确定它们承载能力的现场试验。在拟建建筑场地上将一定尺寸和几何形状（方形或圆形）的刚性板安放在被测的地基持力层上，逐级增加荷载，由固定在基准梁上的变形测量装置测得相应的稳定沉降，直至达到地基破坏标准，由此可得到荷载沉降曲线，即 p-s 曲线。通过对 p-s 曲线进行计算分析，可以得到地基土的承载力 fak.1.3仪器设备1.3.1 试验设备包括承压板、加荷装置和沉降观测装置① 加荷系统：承压板② 加荷装置：液压千斤顶、应力环③ 反力系统：地锚、工字钢反力架，一般反力可以由重物、地锚单独或地锚与重物联合提供④ 量测系统：支撑柱、基准梁、位移测量元件1.4试验技术要求与操作步骤1.4.1 地基土浅层平板载荷试验可适用于确定浅部地基土层的承压板下应力主要影响范围内的承载力。承压板面积不应小于 0.25m2，对于软土不应小于0.5m2。1.4.2 试验基坑宽度不应小于承压板宽度或直径的三倍。应保持试验土层的原状结构和天然湿度。宜在拟试压表面用粗砂或中砂层找平，其厚度不超过20mm。加荷分级不应少于 8 级。最大加载量不应小于设计要求...
