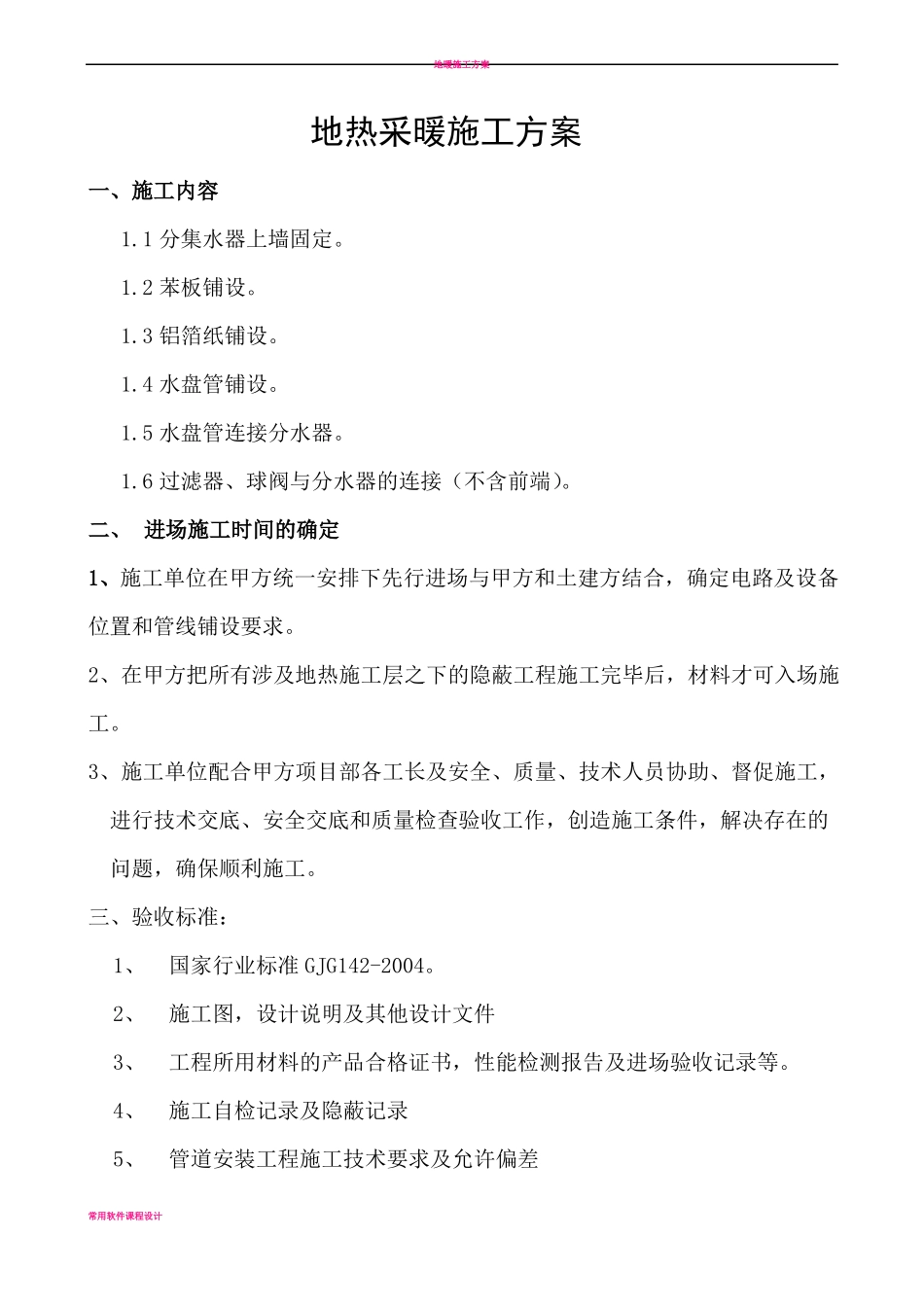

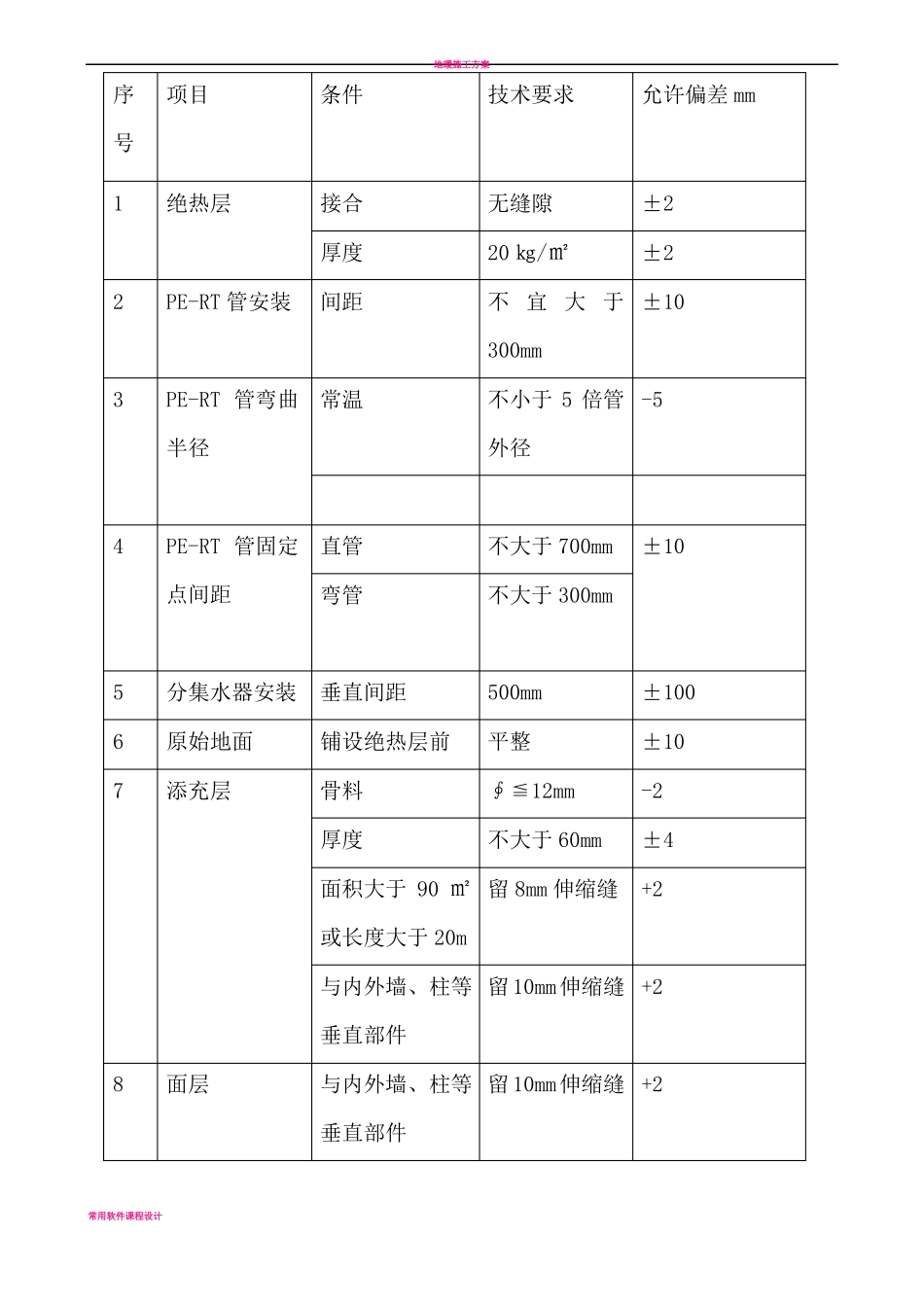

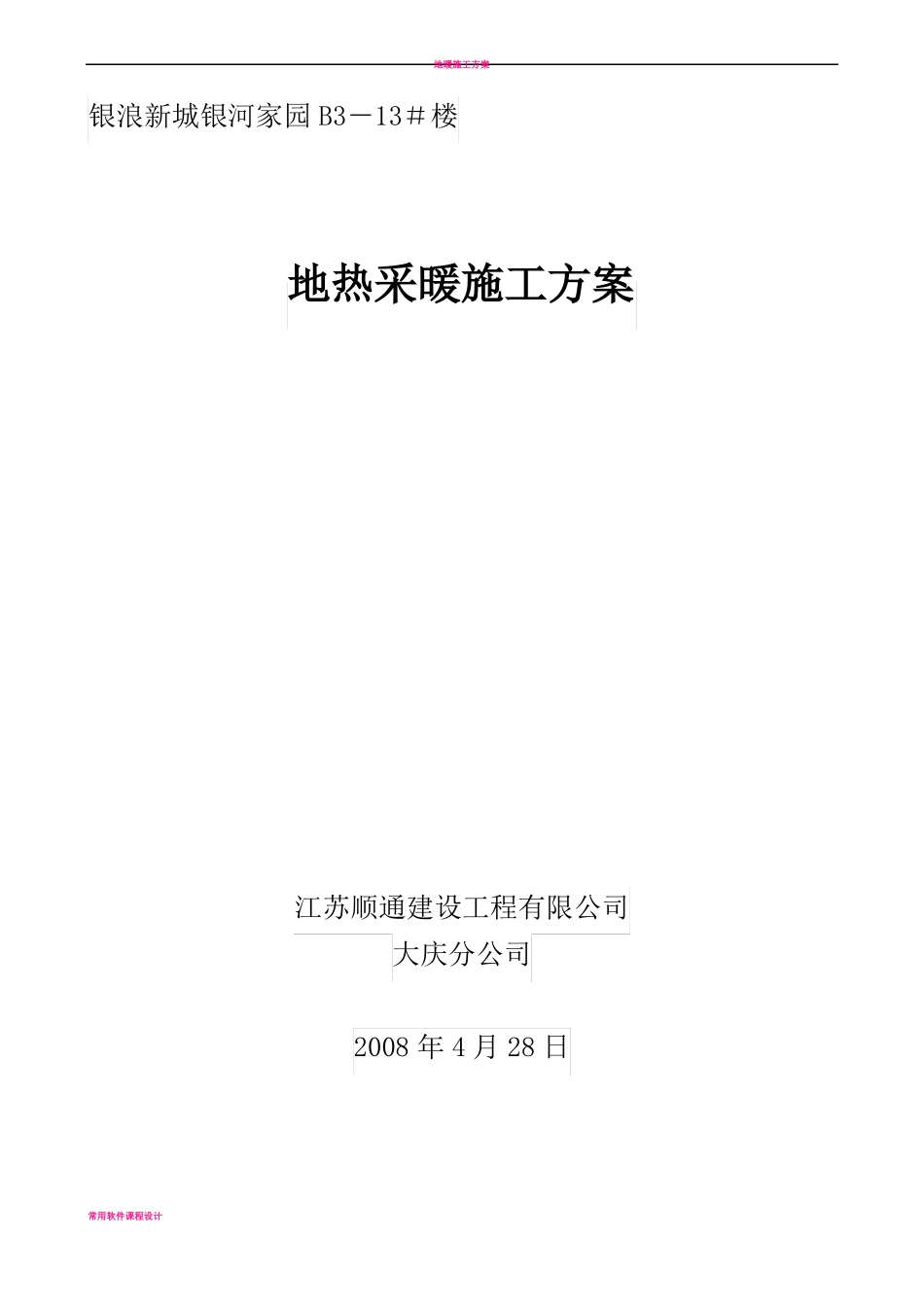

地暖施工方案银浪新城银河家园 B3－13＃楼常用软件课程设计地热采暖施工方案江苏顺通建设工程有限公司大庆分公司2008 年 4 月 28 日地暖施工方案地热采暖施工方案一、施工内容1.1 分集水器上墙固定。1.2 苯板铺设。1.3 铝箔纸铺设。1.4 水盘管铺设。1.5 水盘管连接分水器。1.6 过滤器、球阀与分水器的连接（不含前端）。二、 进场施工时间的确定1、施工单位在甲方统一安排下先行进场与甲方和土建方结合，确定电路及设备位置和管线铺设要求。2、在甲方把所有涉及地热施工层之下的隐蔽工程施工完毕后，材料才可入场施工。3、施工单位配合甲方项目部各工长及安全、质量、技术人员协助、督促施工，进行技术交底、安全交底和质量检查验收工作，创造施工条件，解决存在的问题，确保顺利施工。三、验收标准：1、国家行业标准 GJG142-2004。2、施工图，设计说明及其他设计文件3、工程所用材料的产品合格证书，性能检测报告及进场验收记录等。4、施工自检记录及隐蔽记录5、管道安装工程施工技术要求及允许偏差常用软件课程设计地暖施工方案序号1项目条件技术要求允许偏差 mm绝热层接合厚度无缝隙20 ㎏/㎡±2±22PE-RT 管安装间距不 宜 大 于 ±10300mm3PE-RT 管弯曲常温半径不小于 5 倍管 -5外径4PE-RT 管固定直管点间距弯管不大于 700mm±10不大于 300mm567分集水器安装垂直间距原始地面添充层铺设绝热层前骨料厚度500mm平整∮≦12mm不大于 60mm±100±10-2±4面积大于 90 ㎡ 留 8mm 伸缩缝+2或长度大于 20m与内外墙、柱等 留 10mm伸缩缝 +2垂直部件8面层与内外墙、柱等 留 10mm伸缩缝 +2垂直部件常用软件课程设计地暖施工方案四、施工前准备阶段1）设计图纸及其他技术文件齐全，并经会审通过；2）批准的施工方案或施工组织设计、已进行过技术交底；3）土建施工单位和地热施工单位材料、施工人员、机具等已准备就绪，能保证正常施工；4）土建单位需配合提供用水、电材料库房及场地。5）管道铺设安装施工必须按设计图纸进行，变更设计时须有设计单位的同意文件。五、管道敷设安装施工前应具有下列条件：1）清理地面落灰和建筑垃圾，要求室内楼板基层平整度偏差确保不超过10MM，确保地面无水泥和石子，无杂物堆放。2）弹好室内各房间 500MM 标高控制线，以利于标高控制。3）楼板以上有强弱电或其他管线安装要求的，需完成穿线工作，并通过验收，才可地热施工。4）采暖工程不宜与其它施工作业同时施工，对于有可能...
