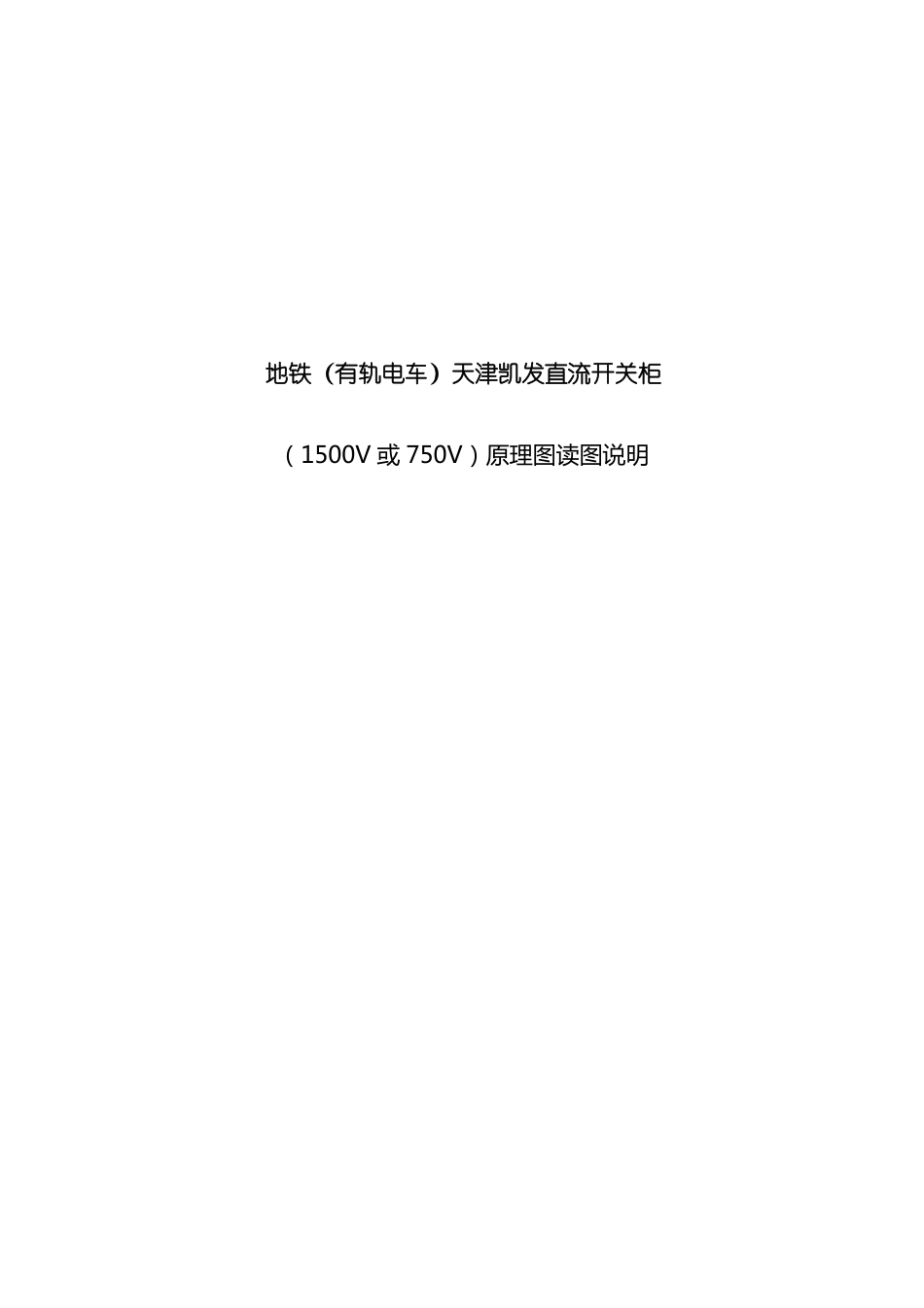

地铁直流开关柜读图说明

地铁（有轨电车）天津凯发直流开关柜（1500V 或 750V）原理图读图说明目录1.图纸编号说明……………………………………………………………………31.1 项目编号……………………………………………………………………31.2 图纸编号……………………………………………………………………32.开关柜名称说明…………………………………………………………………33.常用元器件符号…………………………………………………………………44.图纸位置定义……………………………………………………………………85.常用元器件命名…………………………………………………………………86.其他说明…………………………………………………………………………9直流开关柜原理图读图说明1图纸编号说明所有正式的图纸都有唯一的项目编号和图纸编号。图纸的项目编号采用年份加上项目号组成，图纸编号为 TJBB 加编号的方法表示，具体规则如下：1.1 项目编号：2011 XXX含义：项目号含义：年份例如：2011001 ：2011 年的第一个项目1.2 图纸编号：TJBB 100XX-XX含义：图纸名称含义：图纸编号含义：公司名称例如：TJBB 10001-IF进线柜说明：若图纸有更改，则在图号后面追加尾缀 “-XX”，第一次更改后，为“-01”，如上述进线柜的第一次改动：TJBB 10001-IF-012开关柜名称说明序号123中文名称进线柜馈线柜备用柜英文名称Income FeederLine FeederBypass Feeder缩写IFLFBF3直流开关柜原理图读图说明45678910电阻柜负极柜负极扩展柜标准站接口柜停车场接口柜车辆段接口柜钢轨电位限制装置Resistor FeederNegative Return FeederNegative Return Feeder 2DC Interface PanelDC Interface PanelDC Interface PanelVoltage limiting deviceRFNN1LT1LT2LT3VLD表 13常用元器件符号按钮、指示灯类普通按钮带灯按钮电气位置指示灯计数器状态指示灯4直流开关柜原理图读图说明开关类微型断路器断路器直流接触器熔断器远方/本地转换开关行程开关轨电位接触器继电器类继电器直流接触器线圈5直流开关柜原理图读图说明时间继电器脉冲继电器触点类常开、常闭接点隔开触点辅助触点脉冲继电器接点电阻类测试电阻分流器加热电阻6直流开关柜原理图读图说明测量变送器、仪表类电压变送器电流变送器电压表电流表其他隔离开关电机避雷器温度控制器共阳极模块绝缘变压器开关电源7直流开关柜原理图读图说明4图纸位置定义D：表示设备名称例如：D1、D2、D3、D4：...
