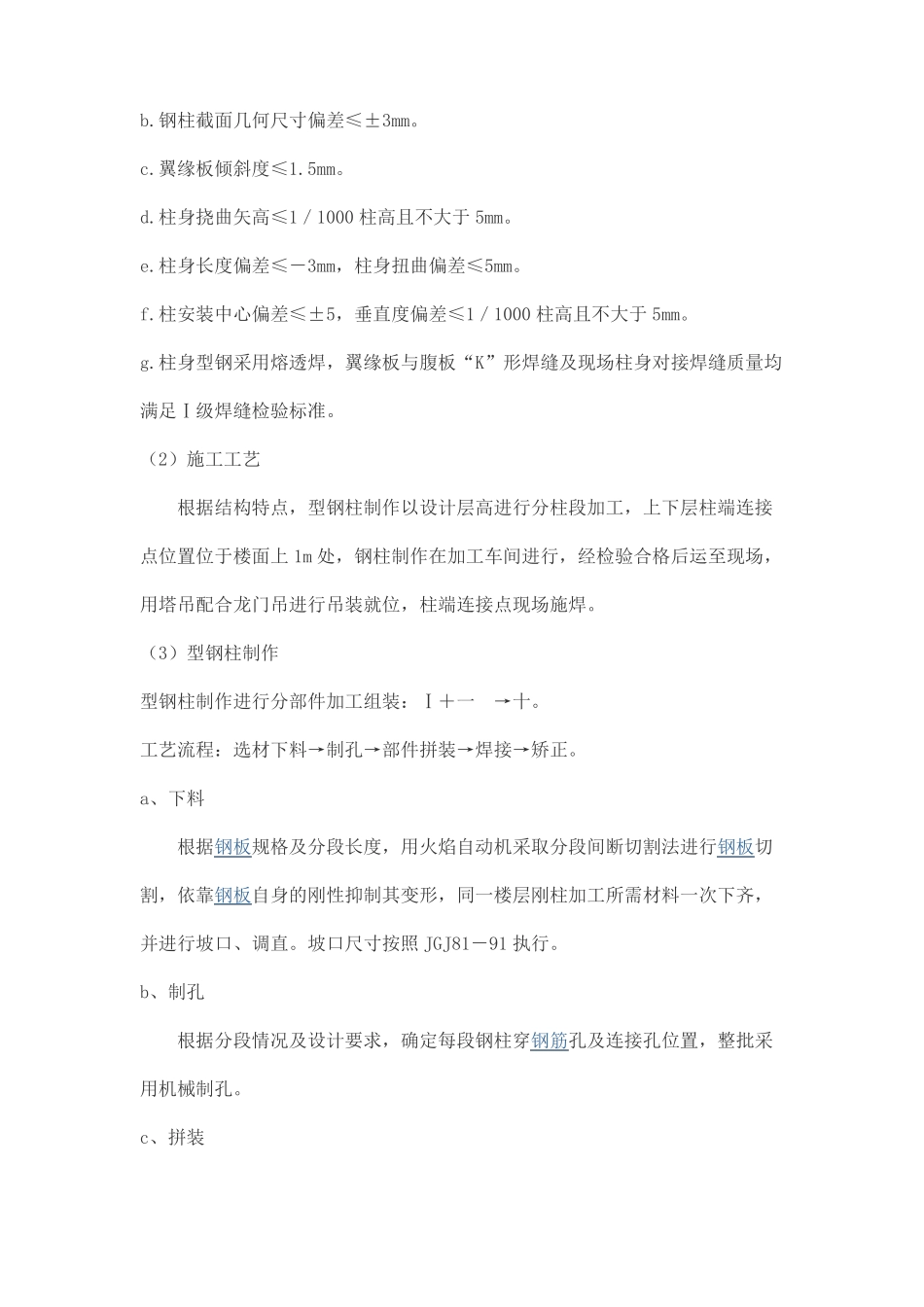

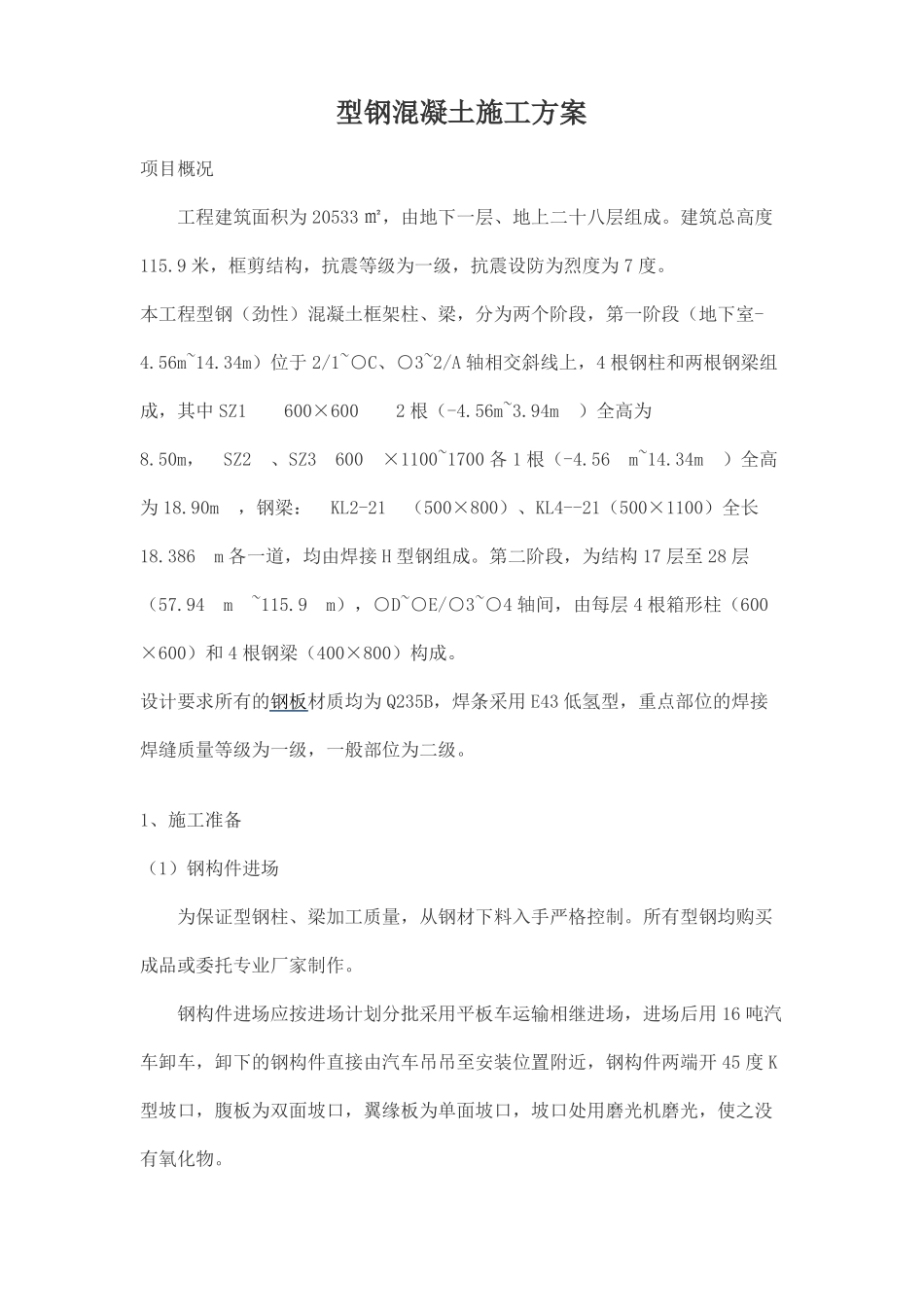

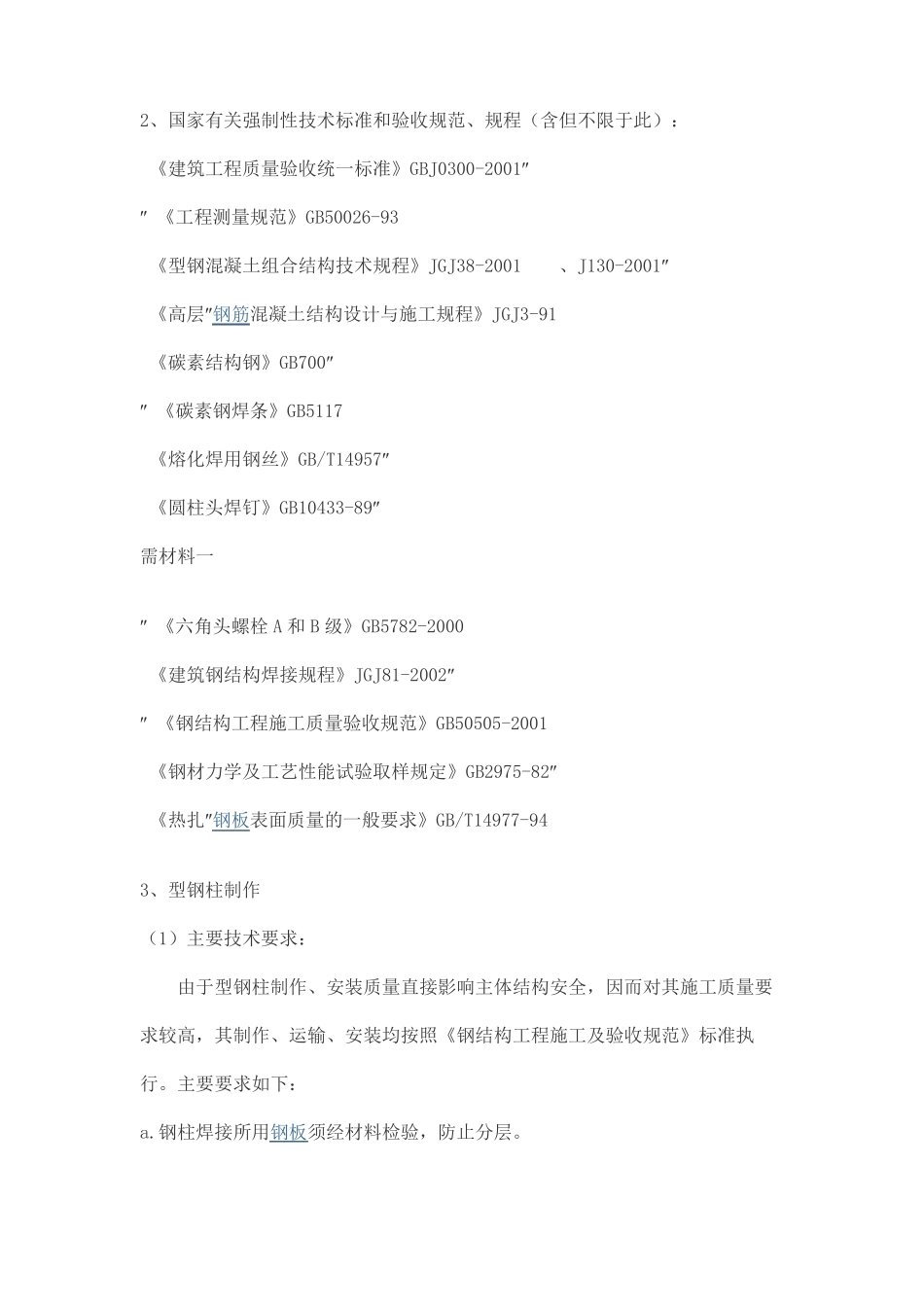

型钢混凝土施工方案项目概况工程建筑面积为 20533 ㎡，由地下一层、地上二十八层组成。建筑总高度115.9 米，框剪结构，抗震等级为一级，抗震设防为烈度为 7 度。本工程型钢（劲性）混凝土框架柱、梁，分为两个阶段，第一阶段（地下室-4.56m~14.34m）位于 2/1~○C、○3~2/A 轴相交斜线上，4 根钢柱和两根钢梁组成，其中 SZ1600×6002 根（-4.56m~3.94m）全高为8.50m，SZ2、SZ3600×1100~1700 各 1 根（-4.56m~14.34m）全高为 18.90m，钢梁：KL2-21（500×800）、KL4--21（500×1100）全长18.386m 各一道，均由焊接 H 型钢组成。第二阶段，为结构 17 层至 28 层（57.94m~115.9m），○D~○E/○3~○4 轴间，由每层 4 根箱形柱（600×600）和 4 根钢梁（400×800）构成。设计要求所有的钢板材质均为 Q235B，焊条采用 E43 低氢型，重点部位的焊接焊缝质量等级为一级，一般部位为二级。1、施工准备（1）钢构件进场为保证型钢柱、梁加工质量，从钢材下料入手严格控制。所有型钢均购买成品或委托专业厂家制作。钢构件进场应按进场计划分批采用平板车运输相继进场，进场后用 16 吨汽车卸车，卸下的钢构件直接由汽车吊吊至安装位置附近，钢构件两端开 45 度 K型坡口，腹板为双面坡口，翼缘板为单面坡口，坡口处用磨光机磨光，使之没有氧化物。2、国家有关强制性技术标准和验收规范、规程（含但不限于此）：《建筑工程质量验收统一标准》GBJ0300-2001 《工程测量规范》GB50026-93《型钢混凝土组合结构技术规程》JGJ38-2001、J130-2001《高层钢筋混凝土结构设计与施工规程》JGJ3-91《碳素结构钢》GB700 《碳素钢焊条》GB5117《熔化焊用钢丝》GB/T14957《圆柱头焊钉》GB10433-89需材料一 《六角头螺栓 A 和 B 级》GB5782-2000《建筑钢结构焊接规程》JGJ81-2002 《钢结构工程施工质量验收规范》GB50505-2001《钢材力学及工艺性能试验取样规定》GB2975-82《热扎钢板表面质量的一般要求》GB/T14977-943、型钢柱制作（1）主要技术要求：由于型钢柱制作、安装质量直接影响主体结构安全，因而对其施工质量要求较高，其制作、运输、安装均按照《钢结构工程施工及验收规范》标准执行。主要要求如下：a.钢柱焊接所用钢板须经材料检验，防止分层。b.钢柱截面几何尺寸偏差≤±3mm。c.翼缘板倾斜度≤1.5mm。d.柱身挠曲矢高≤1／1000 柱高且不大于 5mm。e.柱身长度偏差≤－3mm，柱身扭曲偏差≤5mm。f....
