基坑内钢支撑工程施工方案

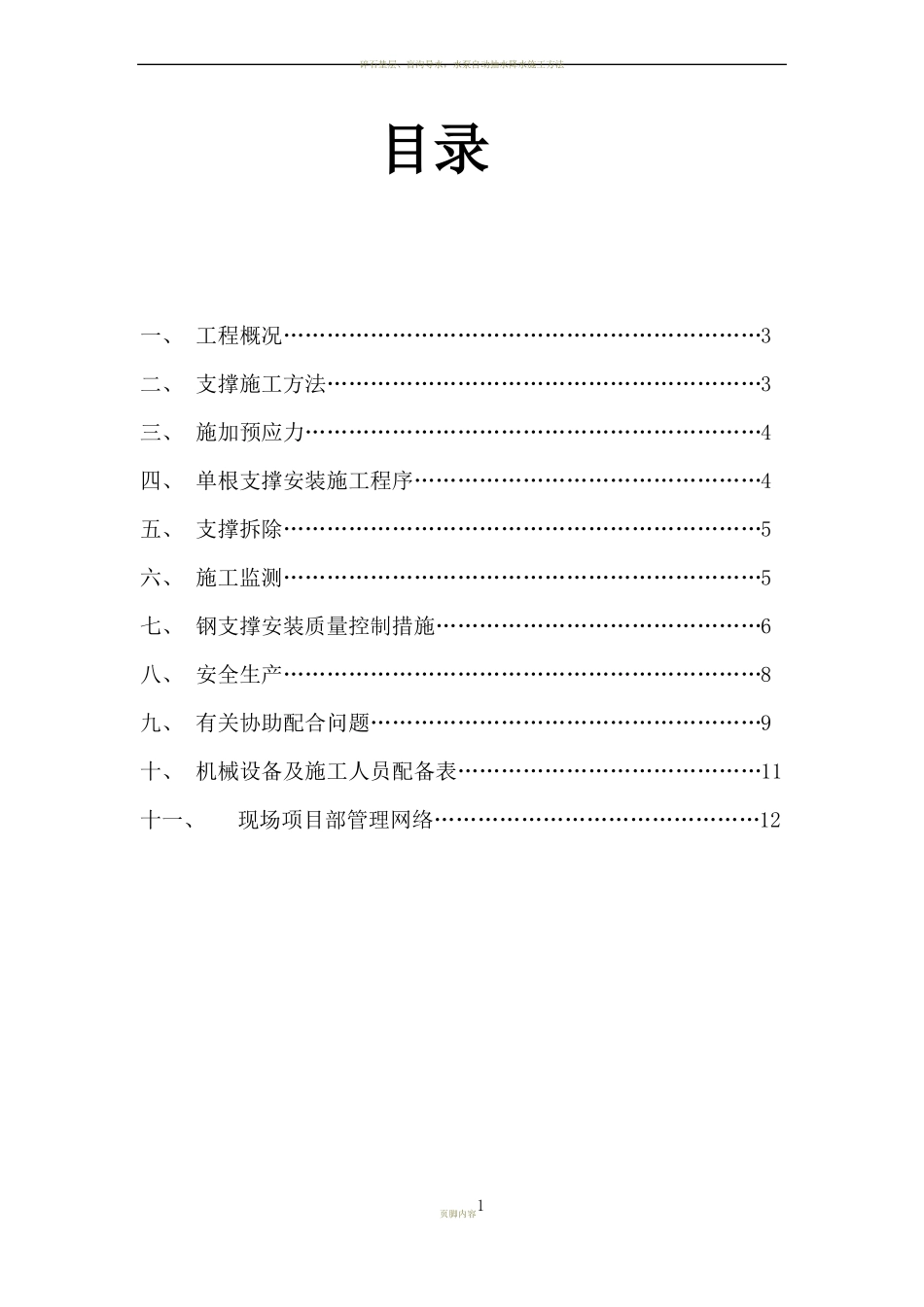

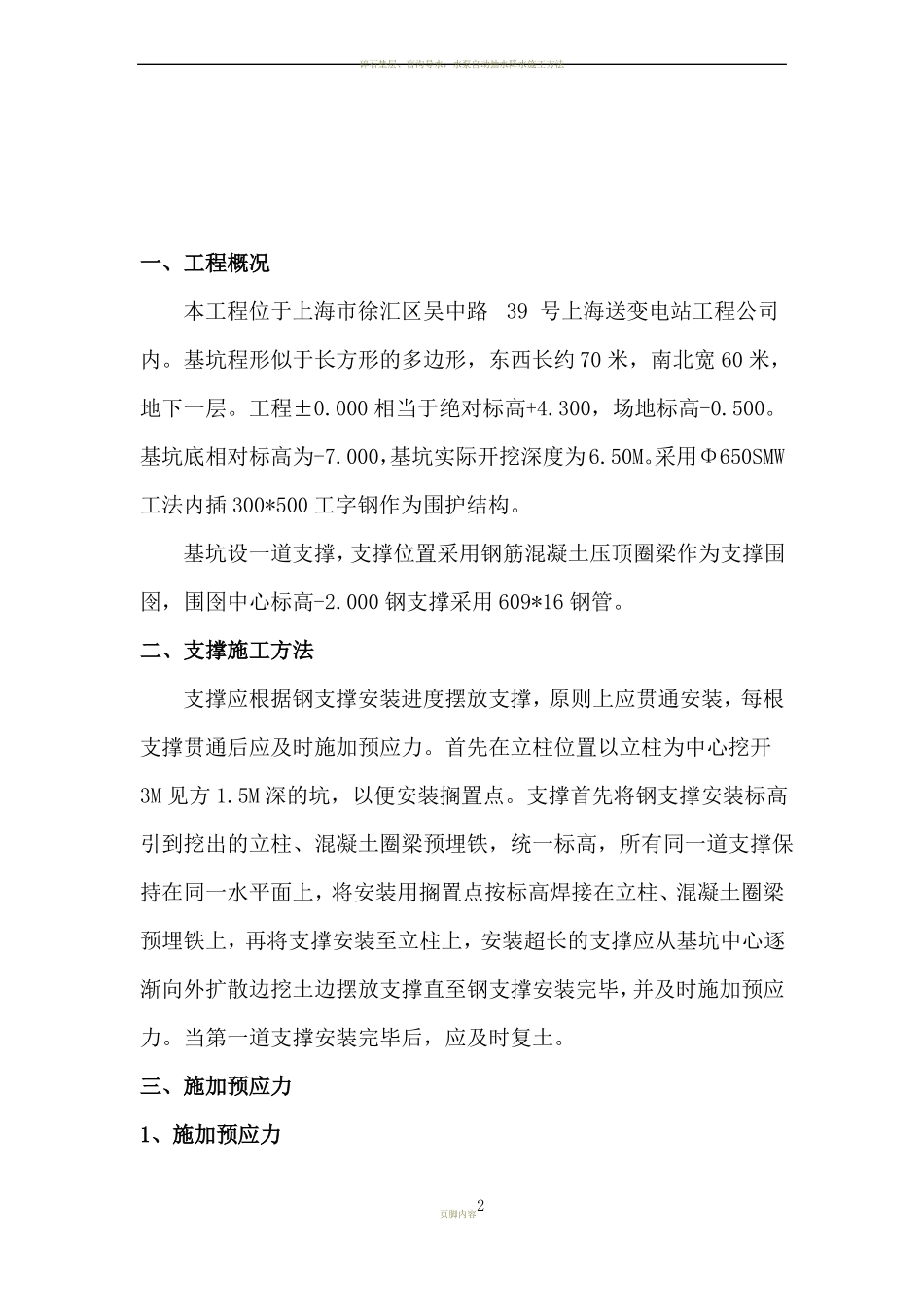

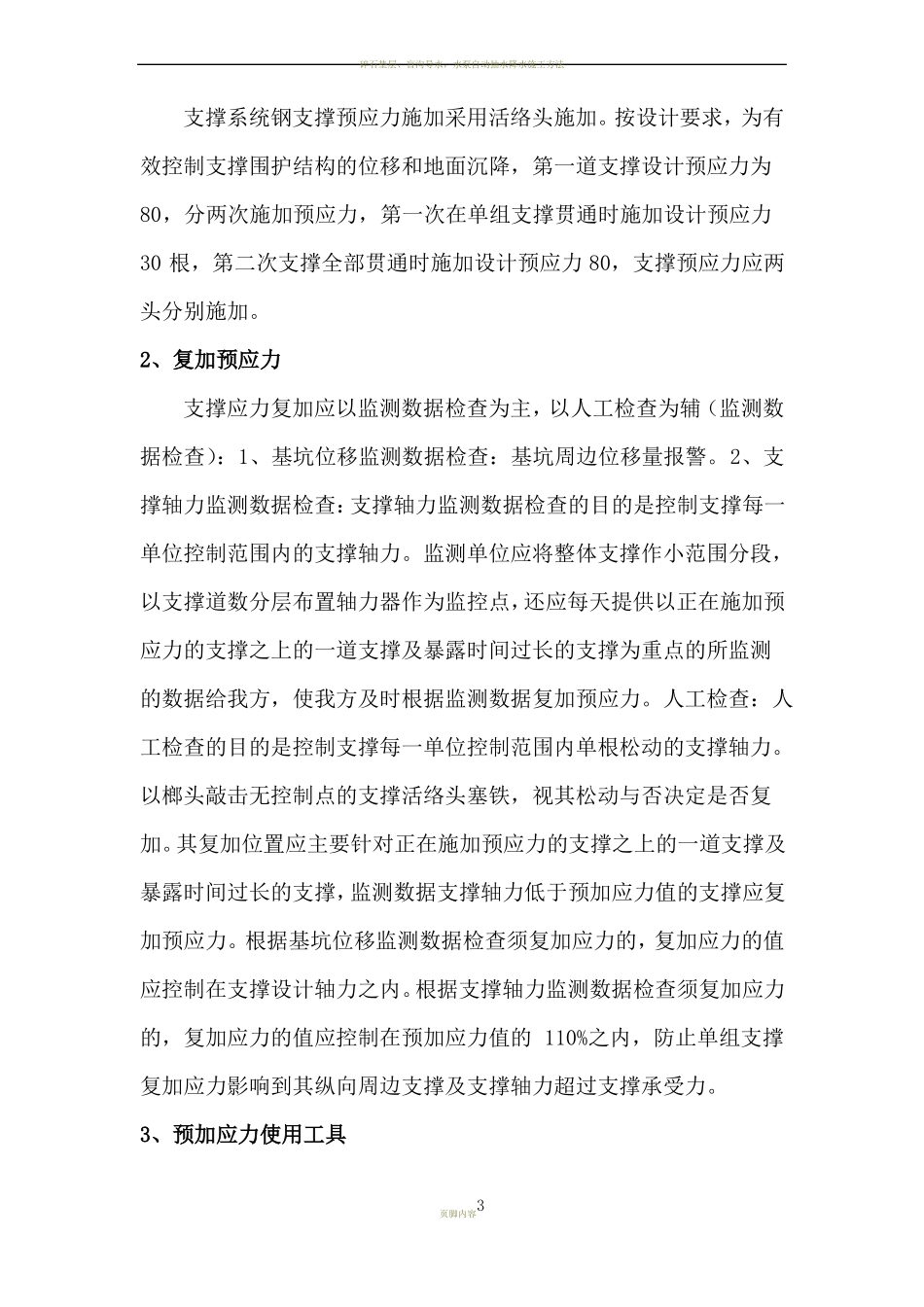

碎石垫层、盲沟导水，水泵自动抽水降水施工方法目录一、 工程概况…………………………………………………………3二、 支撑施工方法……………………………………………………3三、 施加预应力………………………………………………………4四、 单根支撑安装施工程序…………………………………………4五、 支撑拆除…………………………………………………………5六、 施工监测…………………………………………………………5七、 钢支撑安装质量控制措施………………………………………6八、 安全生产…………………………………………………………8九、 有关协助配合问题………………………………………………9十、 机械设备及施工人员配备表……………………………………11十一、现场项目部管理网络………………………………………12页脚内容1碎石垫层、盲沟导水，水泵自动抽水降水施工方法一、工程概况本工程位于上海市徐汇区吴中路39 号上海送变电站工程公司内。基坑程形似于长方形的多边形，东西长约 70 米，南北宽 60 米，地下一层。工程±0.000 相当于绝对标高+4.300，场地标高-0.500。基坑底相对标高为-7.000，基坑实际开挖深度为6.50M。采用Φ650SMW工法内插 300*500 工字钢作为围护结构。基坑设一道支撑，支撑位置采用钢筋混凝土压顶圈梁作为支撑围囹，围囹中心标高-2.000 钢支撑采用 609*16 钢管。二、支撑施工方法支撑应根据钢支撑安装进度摆放支撑，原则上应贯通安装，每根支撑贯通后应及时施加预应力。首先在立柱位置以立柱为中心挖开3M 见方 1.5M 深的坑，以便安装搁置点。支撑首先将钢支撑安装标高引到挖出的立柱、混凝土圈梁预埋铁，统一标高，所有同一道支撑保持在同一水平面上，将安装用搁置点按标高焊接在立柱、混凝土圈梁预埋铁上，再将支撑安装至立柱上，安装超长的支撑应从基坑中心逐渐向外扩散边挖土边摆放支撑直至钢支撑安装完毕，并及时施加预应力。当第一道支撑安装完毕后，应及时复土。三、施加预应力1、施加预应力页脚内容2碎石垫层、盲沟导水，水泵自动抽水降水施工方法支撑系统钢支撑预应力施加采用活络头施加。按设计要求，为有效控制支撑围护结构的位移和地面沉降，第一道支撑设计预应力为80，分两次施加预应力，第一次在单组支撑贯通时施加设计预应力30 根，第二次支撑全部贯通时施加设计预应力 80，支撑预应力应两头分别施加。2、复加预应力支撑应力复加应以监测数据检查为主，以...
