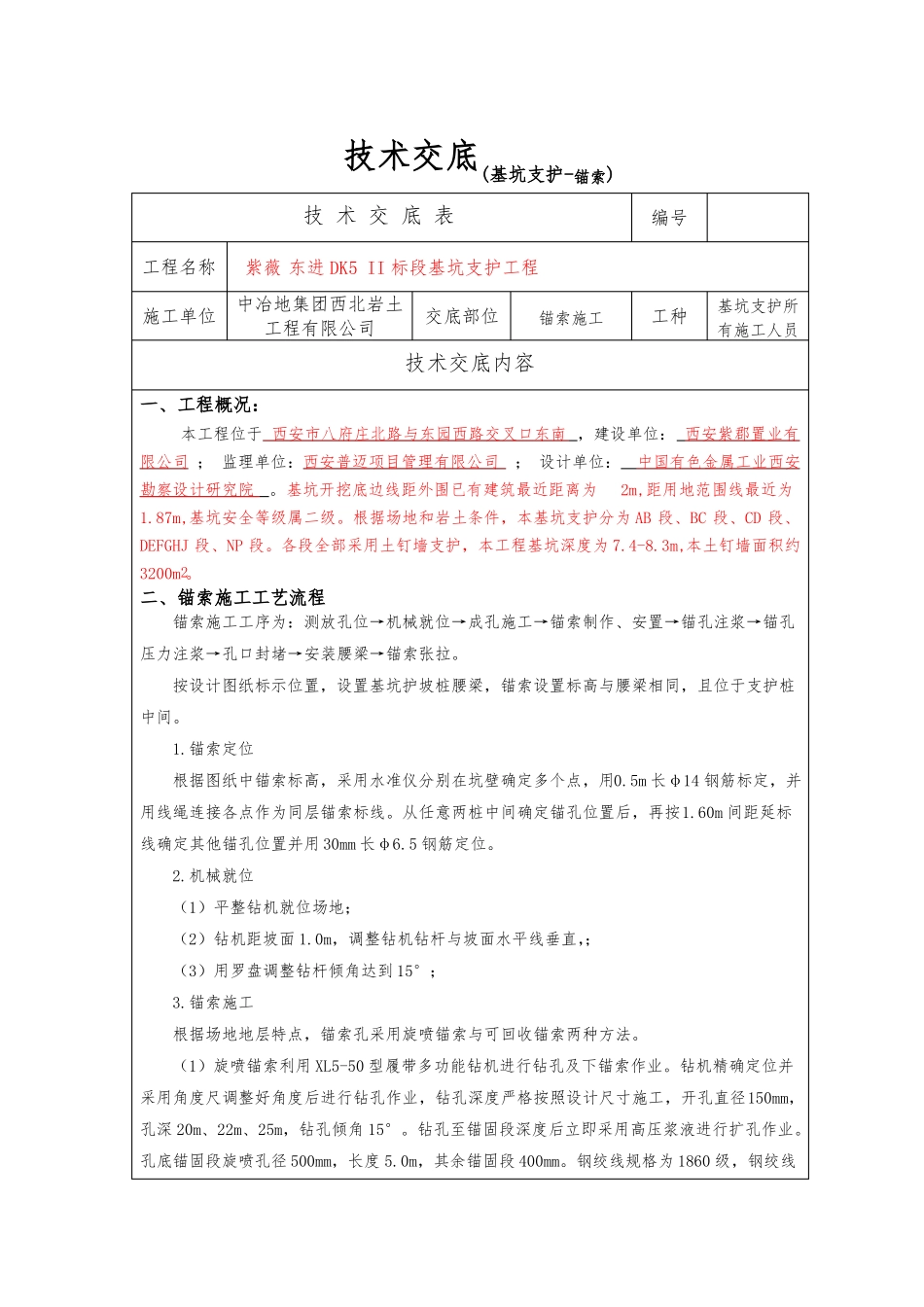

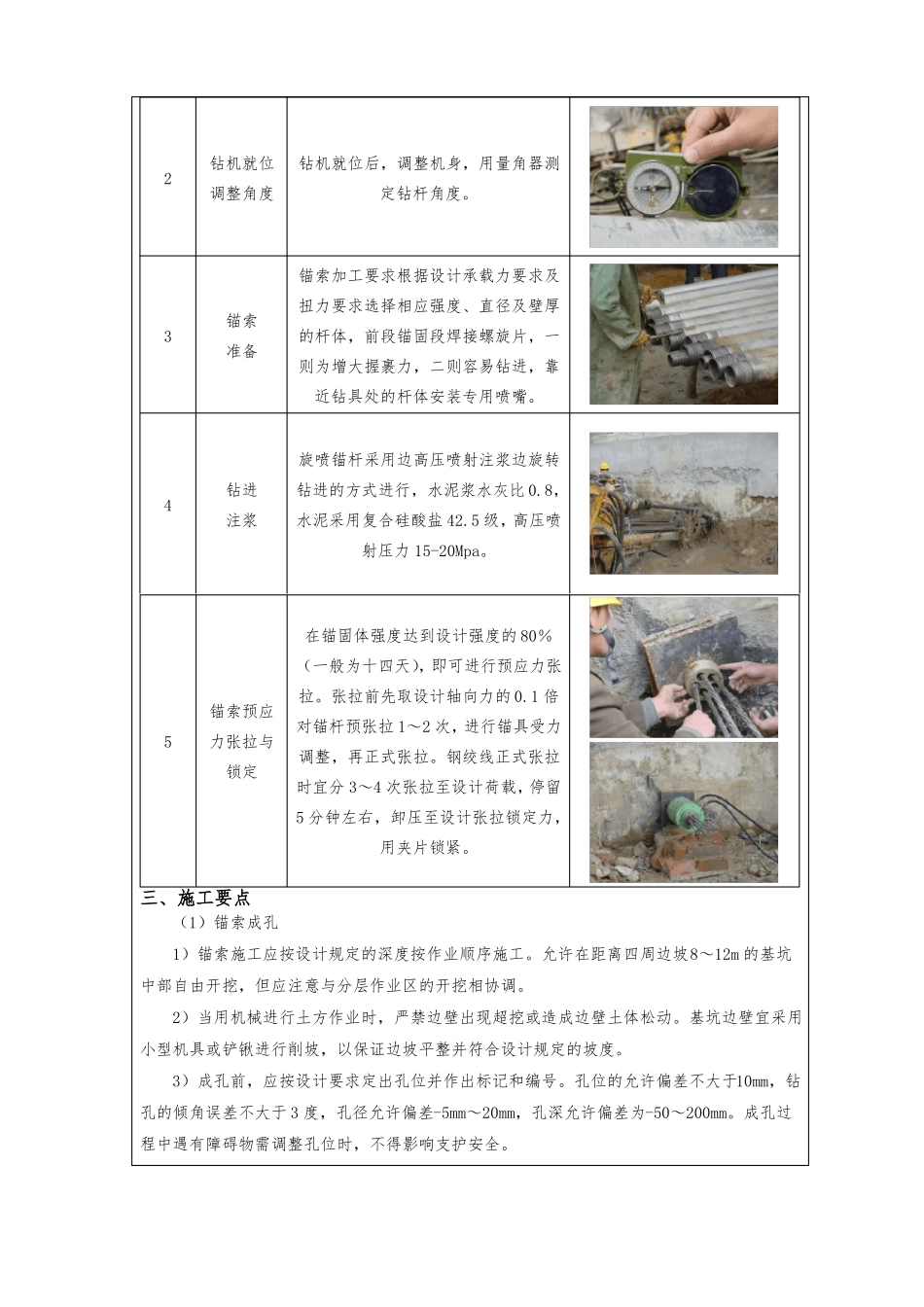

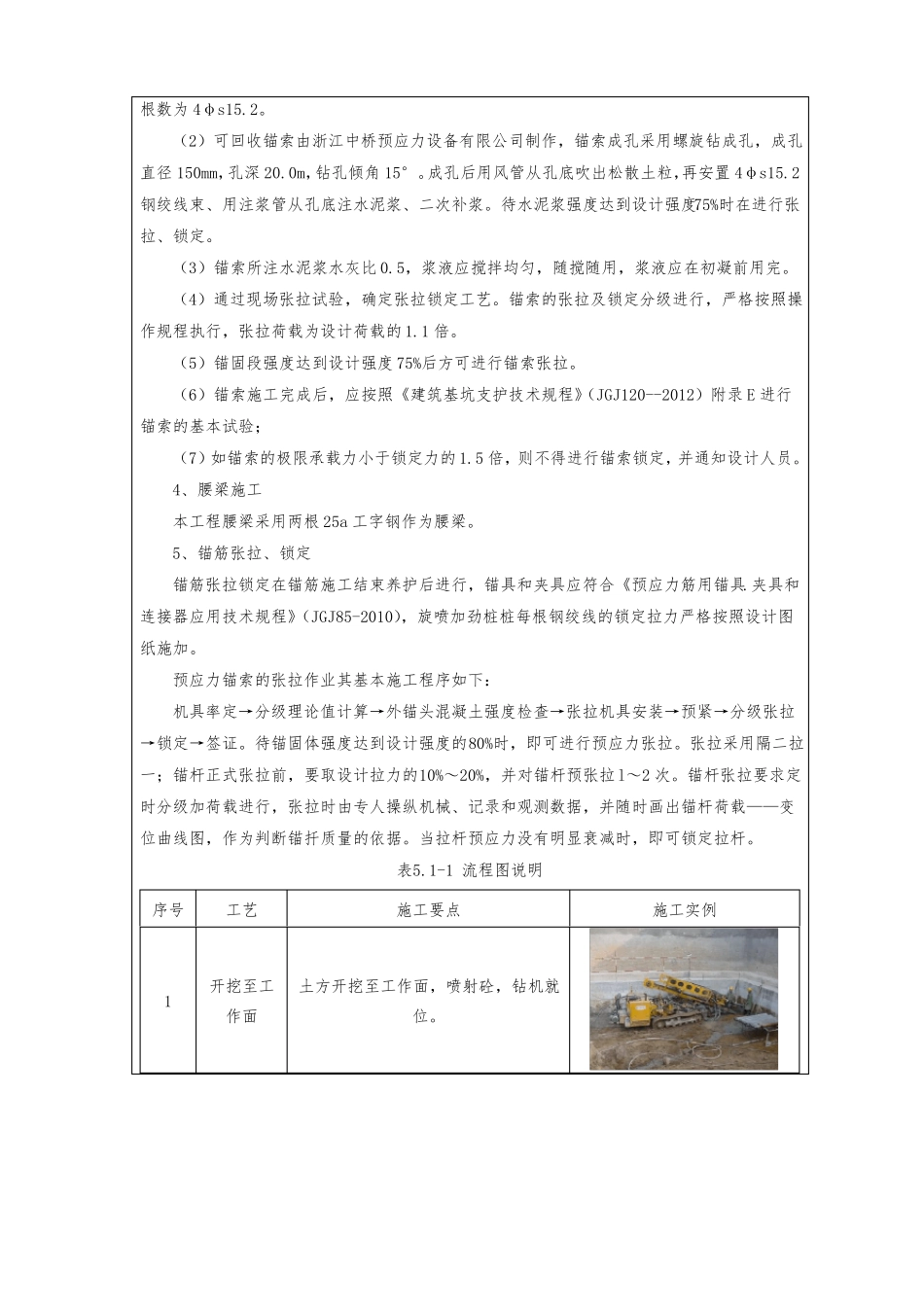

技术交底(基坑支护-锚索)技 术 交 底 表工程名称施工单位紫薇 东进 DK5 II 标段基坑支护工程中冶地集团西北岩土工程有限公司交底部位锚索施工工种基坑支护所有施工人员编号技术交底内容一、工程概况：本工程位于 西安市八府庄北路与东园西路交叉口东南 ，建设单位： 西安紫郡置业有限公司 ； 监理单位：西安普迈项目管理有限公司； 设计单位：中国有色金属工业西安勘察设计研究院。基坑开挖底边线距外围已有建筑最近距离为2m,距用地范围线最近为1.87m,基坑安全等级属二级。根据场地和岩土条件，本基坑支护分为 AB 段、BC 段、CD 段、DEFGHJ 段、NP 段。各段全部采用土钉墙支护，本工程基坑深度为 7.4-8.3m,本土钉墙面积约3200m 。2二、锚索施工工艺流程锚索施工工序为：测放孔位→机械就位→成孔施工→锚索制作、安置→锚孔注浆→锚孔压力注浆→孔口封堵→安装腰梁→锚索张拉。按设计图纸标示位置，设置基坑护坡桩腰梁，锚索设置标高与腰梁相同，且位于支护桩中间。1.锚索定位根据图纸中锚索标高，采用水准仪分别在坑壁确定多个点，用0.5m 长φ14 钢筋标定，并用线绳连接各点作为同层锚索标线。从任意两桩中间确定锚孔位置后，再按1.60m 间距延标线确定其他锚孔位置并用 30mm 长φ6.5 钢筋定位。2.机械就位（1）平整钻机就位场地；（2）钻机距坡面 1.0m，调整钻机钻杆与坡面水平线垂直，；（3）用罗盘调整钻杆倾角达到 15°；3.锚索施工根据场地地层特点，锚索孔采用旋喷锚索与可回收锚索两种方法。（1）旋喷锚索利用 XL5-50 型履带多功能钻机进行钻孔及下锚索作业。钻机精确定位并采用角度尺调整好角度后进行钻孔作业，钻孔深度严格按照设计尺寸施工，开孔直径150mm，孔深 20m、22m、25m，钻孔倾角 15°。钻孔至锚固段深度后立即采用高压浆液进行扩孔作业。孔底锚固段旋喷孔径 500mm，长度 5.0m，其余锚固段 400mm。钢绞线规格为 1860 级，钢绞线根数为 4φs15.2。（2）可回收锚索由浙江中桥预应力设备有限公司制作，锚索成孔采用螺旋钻成孔，成孔直径 150mm，孔深 20.0m，钻孔倾角 15°。成孔后用风管从孔底吹出松散土粒，再安置 4φs15.2钢绞线束、用注浆管从孔底注水泥浆、二次补浆。待水泥浆强度达到设计强度75%时在进行张拉、锁定。（3）锚索所注水泥浆水灰比 0.5，浆液应搅拌均匀，随搅随用，浆液应在初凝前用完。（4）通过现场张拉试验，确定张拉锁定工艺。锚索的张拉及锁定分级进行，严格按...
