基坑钻孔灌注桩围护施工方案

基坑钻孔灌注桩围护施工方案_第1页
1/54
基坑钻孔灌注桩围护施工方案_第2页
2/54
基坑钻孔灌注桩围护施工方案_第3页
3/54

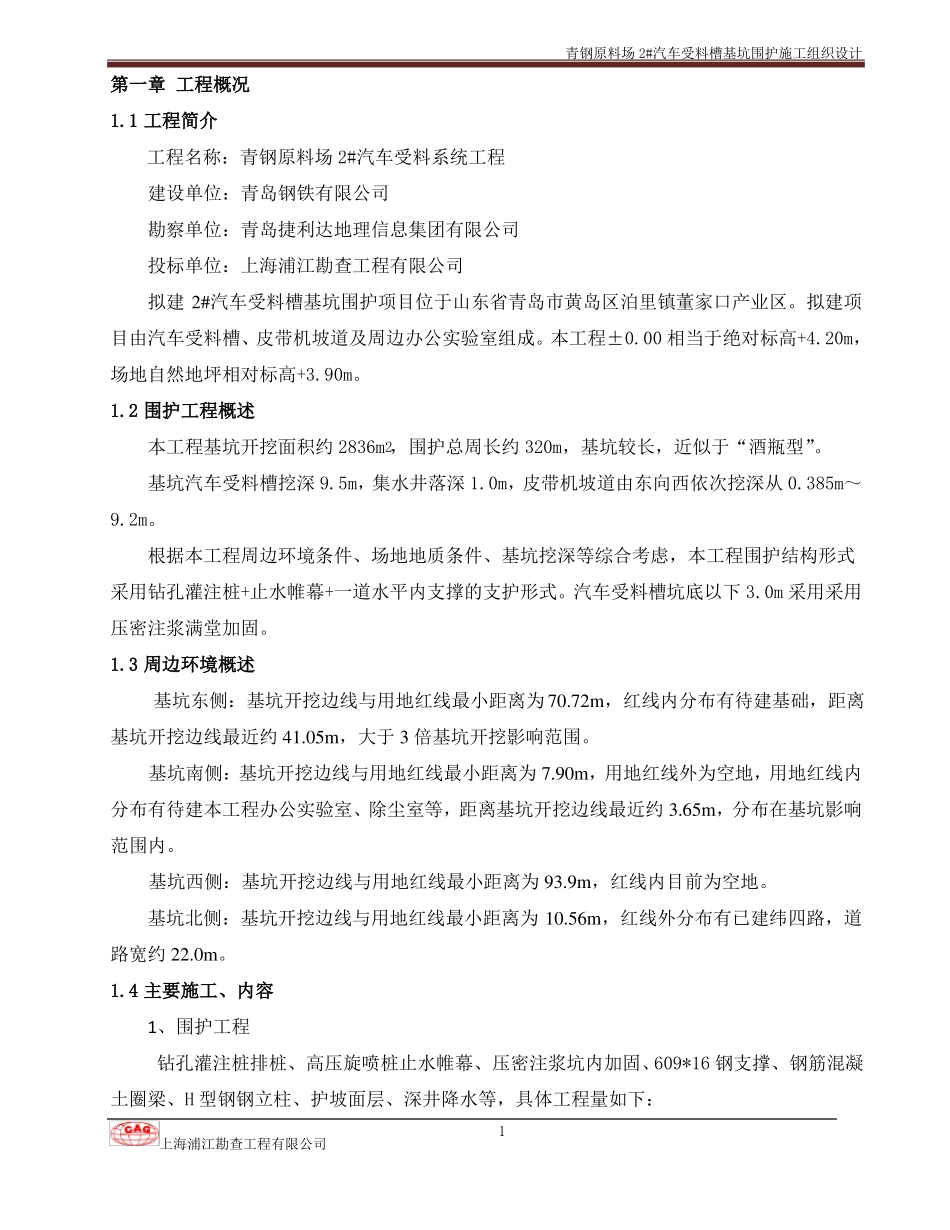

青钢原料场 2#汽车受料槽基坑围护施工组织设计第一章 工程概况1.1 工程简介工程名称:青钢原料场 2#汽车受料系统工程建设单位:青岛钢铁有限公司勘察单位:青岛捷利达地理信息集团有限公司投标单位:上海浦江勘查工程有限公司拟建 2#汽车受料槽基坑围护项目位于山东省青岛市黄岛区泊里镇董家口产业区。拟建项目由汽车受料槽、皮带机坡道及周边办公实验室组成。本工程±0.00 相当于绝对标高+4.20m,场地自然地坪相对标高+3.90m。1.2 围护工程概述本工程基坑开挖面积约 2836m2,围护总周长约 320m,基坑较长,近似于“酒瓶型”。基坑汽车受料槽挖深 9.5m,集水井落深 1.0m,皮带机坡道由东向西依次挖深从 0.385m~9.2m。根据本工程周边环境条件、场地地质条件、基坑挖深等综合考虑,本工程围护结构形式采用钻孔灌注桩+止水帷幕+一道水平内支撑的支护形式。汽车受料槽坑底以下 3.0m 采用采用压密注浆满堂加固。1.3 周边环境概述基坑东侧:基坑开挖边线与用地红线最小距离为 70.72m,红线内分布有待建基础,距离基坑开挖边线最近约 41.05m,大于 3 倍基坑开挖影响范围。基坑南侧:基坑开挖边线与用地红线最小距离为 7.90m,用地红线外为空地,用地红线内分布有待建本工程办公实验室、除尘室等,距离基坑开挖边线最近约 3.65m,分布在基坑影响范围内。基坑西侧:基坑开挖边线与用地红线最小距离为 93.9m,红线内目前为空地。基坑北侧:基坑开挖边线与用地红线最小距离为 10.56m,红线外分布有已建纬四路,道路宽约 22.0m。1.4 主要施工、内容1、围护工程钻孔灌注桩排桩、高压旋喷桩止水帷幕、压密注浆坑内加固、609*16 钢支撑、钢筋混凝土圈梁、H 型钢钢立柱、护坡面层、深井降水等,具体工程量如下:上海浦江勘查工程有限公司1青钢原料场 2#汽车受料槽基坑围护施工组织设计基坑围护结构工程量项目名称φ800 高压旋喷桩钻孔灌注桩圈梁钢管支撑H 型钢立柱压密注浆封底加固护坡面层深井工程量4228m32220m3250m3235T23T6906m31280m211 口备注P O .42.5 级,水泥掺量 25%砼等级:水下 C30砼等级:C40609*16H400*400*13*21砼等级 C20注:(1)本工程量仅作参考,最终工程量以施工图为准。1.5 工程目标1、工期目标计划工期 45 日历天。(具体以甲方安排为准)2、质量目标工程质量确保一次性验收合格及通过登记备案。质量标准的评定以国家及山东省地方规定的相关规范或行业质量检验评定标准和合同文件中的工程规范为依...
