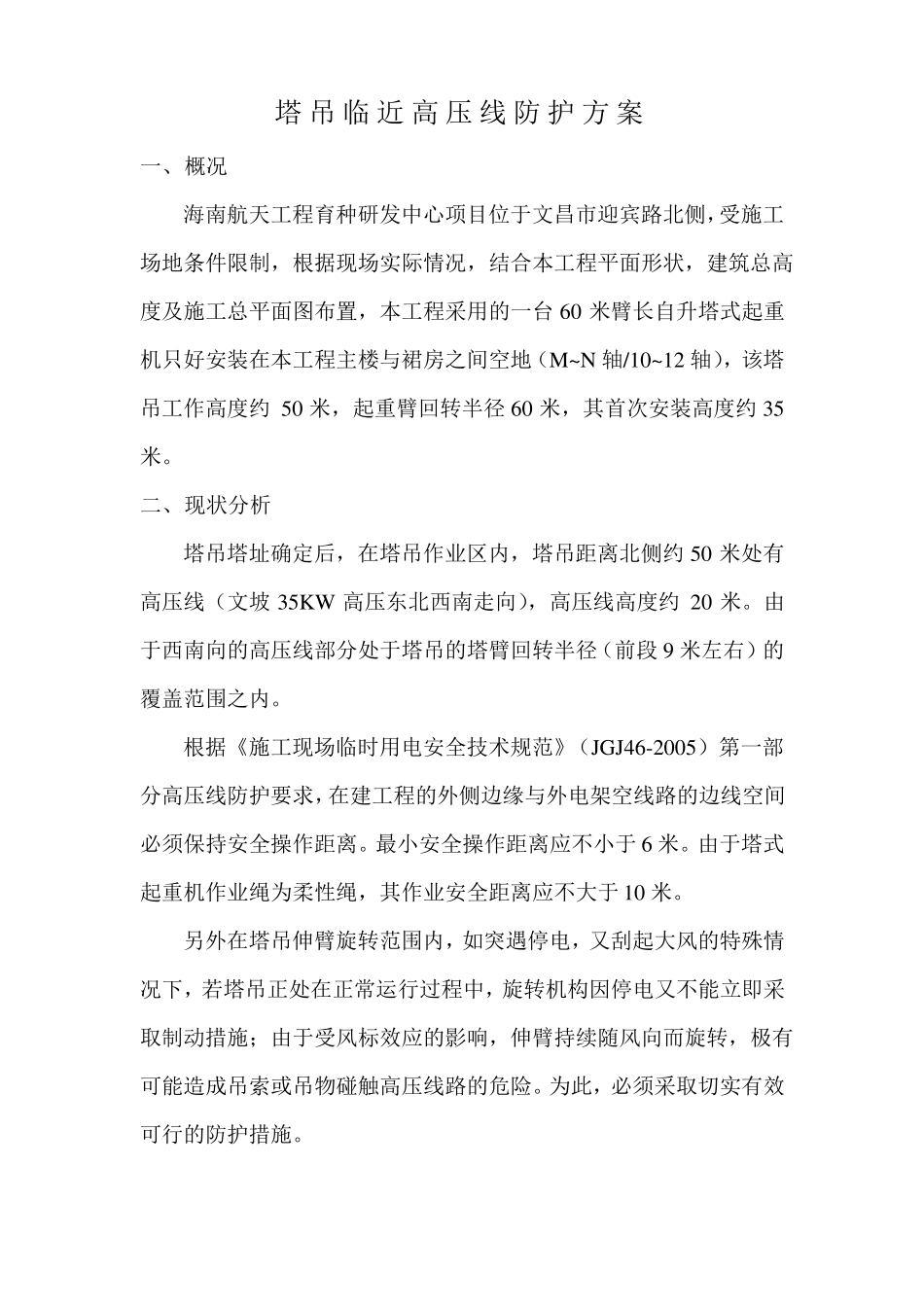

海南航天工程育种研发中心航天文昌中转站及育种中心塔 吊 临 近 高 压 线 防 护 方 案编制人：审核人：审批人：编制日期：2014 年 12 月 5 日广西建工集团第二建筑工程有限责任公司目录一、 概况 ........................................ 3二、 现状分析 .................................... 3三、塔吊高压线防护措施 ........................... 41、 方案选用确定 ................................................................42、 具体施工方法 ................................................................4四、其他措施 ..................................... 4五、其他注意事项 ................................. 5塔 吊 临 近 高 压 线 防 护 方 案一、概况海南航天工程育种研发中心项目位于文昌市迎宾路北侧，受施工场地条件限制，根据现场实际情况，结合本工程平面形状，建筑总高度及施工总平面图布置，本工程采用的一台 60 米臂长自升塔式起重机只好安装在本工程主楼与裙房之间空地（M~N 轴/10~12 轴），该塔吊工作高度约 50 米，起重臂回转半径 60 米，其首次安装高度约 35米。二、现状分析塔吊塔址确定后，在塔吊作业区内，塔吊距离北侧约 50 米处有高压线（文坡 35KW 高压东北西南走向），高压线高度约 20 米。由于西南向的高压线部分处于塔吊的塔臂回转半径（前段 9 米左右）的覆盖范围之内。根据《施工现场临时用电安全技术规范》（JGJ46-2005）第一部分高压线防护要求，在建工程的外侧边缘与外电架空线路的边线空间必须保持安全操作距离。最小安全操作距离应不小于 6 米。由于塔式起重机作业绳为柔性绳，其作业安全距离应不大于 10 米。另外在塔吊伸臂旋转范围内，如突遇停电，又刮起大风的特殊情况下，若塔吊正处在正常运行过程中，旋转机构因停电又不能立即采取制动措施；由于受风标效应的影响，伸臂持续随风向而旋转，极有可能造成吊索或吊物碰触高压线路的危险。为此，必须采取切实有效可行的防护措施。三、塔吊高压线防护措施为了安全生产和塔吊的安全运行，确保正常供电和施工人员的人身安全，防止意外事故发生，项目拟采用水泥排杆防护方案，如下：1、方案选用确定1）限制小车在塔吊大臂上的运行最大伸长量(即塔吊作业半径)，以避开高压线路，其有效使用半径为 30 米。此种方法严重影响现场施工作业，其建筑物大部分不能覆盖。2）以排...
