复合土工膜施工作业指导书VIP专享

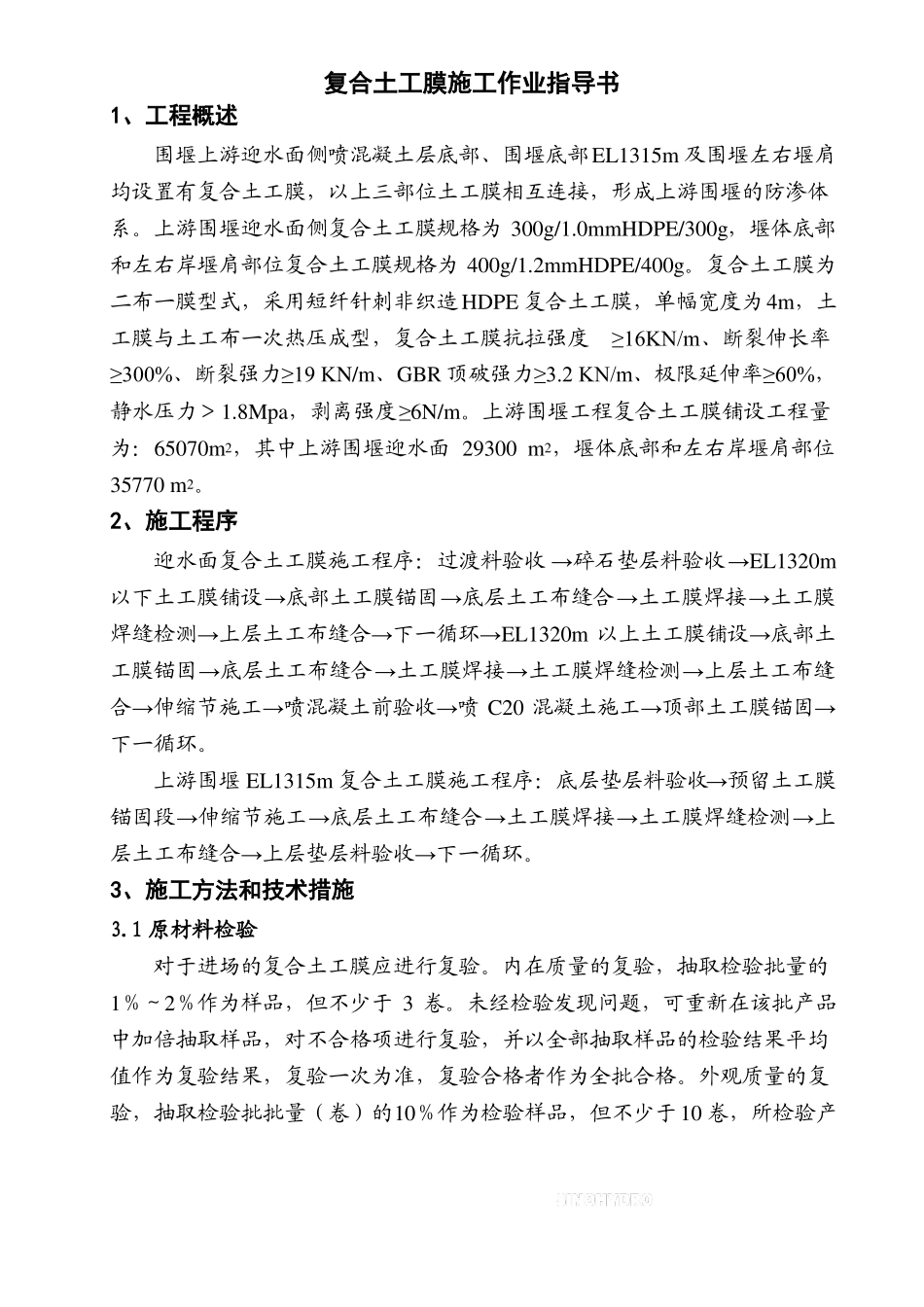

复合土工膜施工作业指导书1、工程概述围堰上游迎水面侧喷混凝土层底部、围堰底部EL1315m 及围堰左右堰肩均设置有复合土工膜，以上三部位土工膜相互连接，形成上游围堰的防渗体系。上游围堰迎水面侧复合土工膜规格为 300g/1.0mmHDPE/300g，堰体底部和左右岸堰肩部位复合土工膜规格为 400g/1.2mmHDPE/400g。复合土工膜为二布一膜型式，采用短纤针刺非织造HDPE 复合土工膜，单幅宽度为 4m，土工膜与土工布一次热压成型，复合土工膜抗拉强度≥16KN/m、断裂伸长率≥300%、断裂强力≥19 KN/m、GBR 顶破强力≥3.2 KN/m、极限延伸率≥60%，静水压力＞1.8Mpa，剥离强度≥6N/m。上游围堰工程复合土工膜铺设工程量为：65070m2，其中上游围堰迎水面 29300 m2，堰体底部和左右岸堰肩部位35770 m2。2、施工程序迎水面复合土工膜施工程序：过渡料验收 →碎石垫层料验收→EL1320m以下土工膜铺设→底部土工膜锚固→底层土工布缝合→土工膜焊接→土工膜焊缝检测→上层土工布缝合→下一循环→EL1320m 以上土工膜铺设→底部土工膜锚固→底层土工布缝合→土工膜焊接→土工膜焊缝检测→上层土工布缝合→伸缩节施工→喷混凝土前验收→喷 C20 混凝土施工→顶部土工膜锚固→下一循环。上游围堰 EL1315m 复合土工膜施工程序：底层垫层料验收→预留土工膜锚固段→伸缩节施工→底层土工布缝合→土工膜焊接→土工膜焊缝检测→上层土工布缝合→上层垫层料验收→下一循环。3、施工方法和技术措施3.1 原材料检验对于进场的复合土工膜应进行复验。内在质量的复验，抽取检验批量的1％～2％作为样品，但不少于 3 卷。未经检验发现问题，可重新在该批产品中加倍抽取样品，对不合格项进行复验，并以全部抽取样品的检验结果平均值作为复验结果，复验一次为准，复验合格者作为全批合格。外观质量的复验，抽取检验批批量（卷）的10％作为检验样品，但不少于10 卷，所检验产品不合格率在 10％以内，作全批合格，但实际查出的不合格品由生产厂负责调换，当不合格率超过 10％时，该批产品作不合格或退货处理。3.2 复合土工膜铺设前的准备工作:（1）检查并确认监理工程师签署的垫层等认证文件齐全；支持层表面应光滑平整，密实均匀，无杂质；基底阴阳角修圆半径应不于 50cm。（2）做下料分析，画出复合土工膜铺设顺序和裁剪图。（3）检查复合土工膜的外观质量，记录并修补已发现的机械损伤和生产创伤、孔洞、折损等缺陷。（4）每个区、块旁边应按设计要求的规格和数量...
