外墙双排脚手架搭设方案

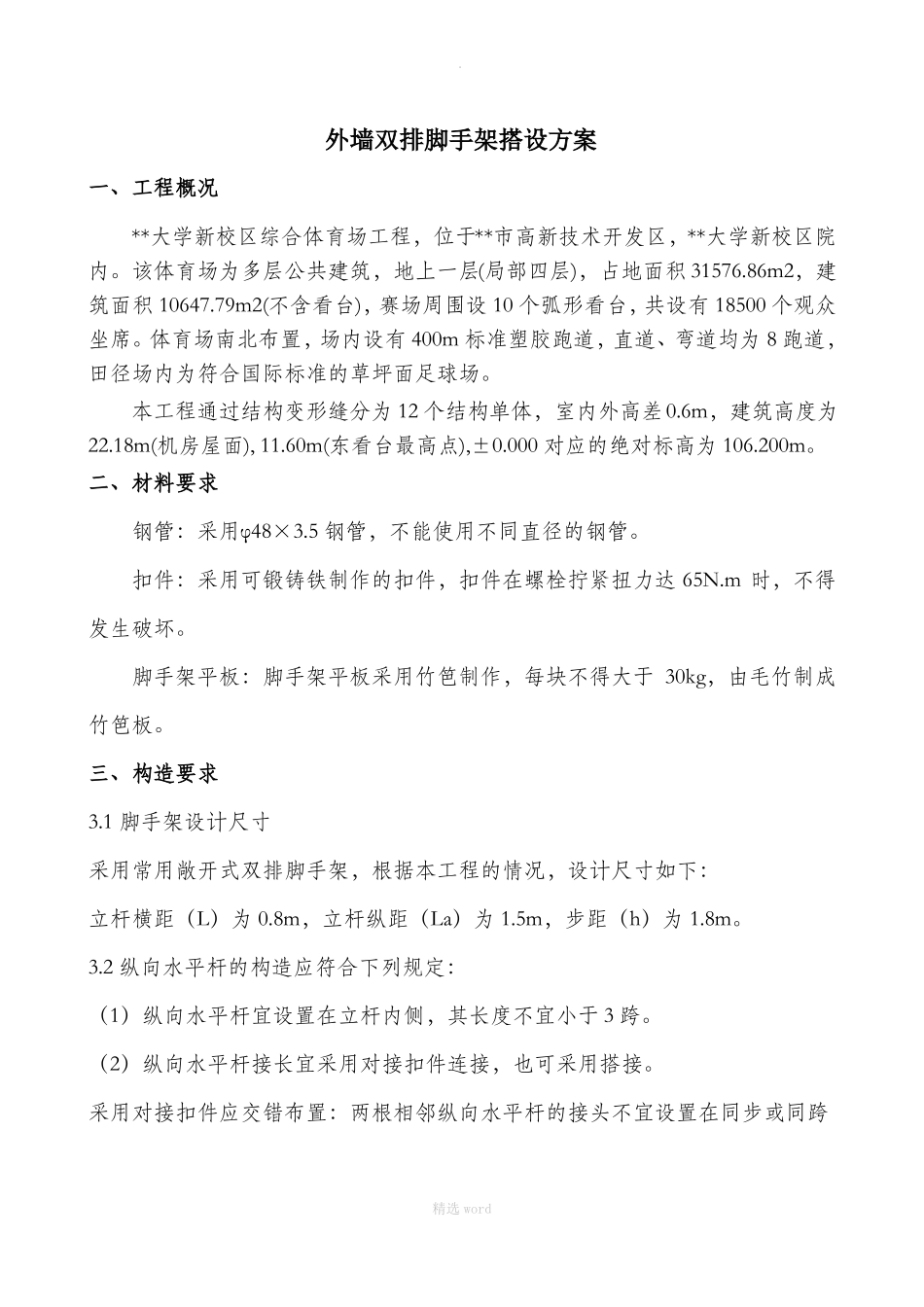

.外墙双排脚手架搭设方案一、工程概况**大学新校区综合体育场工程，位于**市高新技术开发区，**大学新校区院内。该体育场为多层公共建筑，地上一层(局部四层)，占地面积 31576.86m2，建筑面积 10647.79m2(不含看台)，赛场周围设 10 个弧形看台，共设有 18500 个观众坐席。体育场南北布置，场内设有 400m 标准塑胶跑道，直道、弯道均为 8 跑道，田径场内为符合国际标准的草坪面足球场。本工程通过结构变形缝分为 12 个结构单体，室内外高差0.6m，建筑高度为22.18m(机房屋面), 11.60m(东看台最高点),±0.000 对应的绝对标高为 106.200m。二、材料要求钢管：采用φ48×3.5 钢管，不能使用不同直径的钢管。扣件：采用可锻铸铁制作的扣件，扣件在螺栓拧紧扭力达 65N.m 时，不得发生破坏。脚手架平板：脚手架平板采用竹笆制作，每块不得大于 30kg，由毛竹制成竹笆板。三、构造要求3.1 脚手架设计尺寸采用常用敞开式双排脚手架，根据本工程的情况，设计尺寸如下：立杆横距（L）为 0.8m，立杆纵距（La）为 1.5m，步距（h）为 1.8m。3.2 纵向水平杆的构造应符合下列规定：（1）纵向水平杆宜设置在立杆内侧，其长度不宜小于 3 跨。（2）纵向水平杆接长宜采用对接扣件连接，也可采用搭接。采用对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨精选 word.精选 word.500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。采用搭接时长度不应小于 1m，应等间距设置三个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于 100mm。3.3 横向水平杆的构造要求应符合下列要求：（1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除，主节点处两个直角扣件的中心距不应大于 150mm。在双排脚手架中，靠墙一端的外伸长度不应大于 0.4La（立杆横距），切不能大于 500mm。（2）作业层上的非主节点处的横向水平杆，根据竹笆的长度等间距设置，最大间距不能大于纵距的 1/2，也就是不能大于 900mm。使用竹笆脚手板时，双排脚手架的横向水平杆两端应用直角扣件固定在立杆上。（3）脚手板应铺满、铺稳，离开墙面 120~150mm。竹笆应设置在三根横向水平杆上。脚手板对接平铺时，接头处必须设两根横向水平杆。脚手板外伸长应取130~150mm，两块脚手板外伸长度之和不应大于300mm。脚手板搭接时，接头必须交在横向水平杆上，搭接长度应大于200mm，其伸出横杆的长度不应小于 100mm。（4）竹笆脚...
