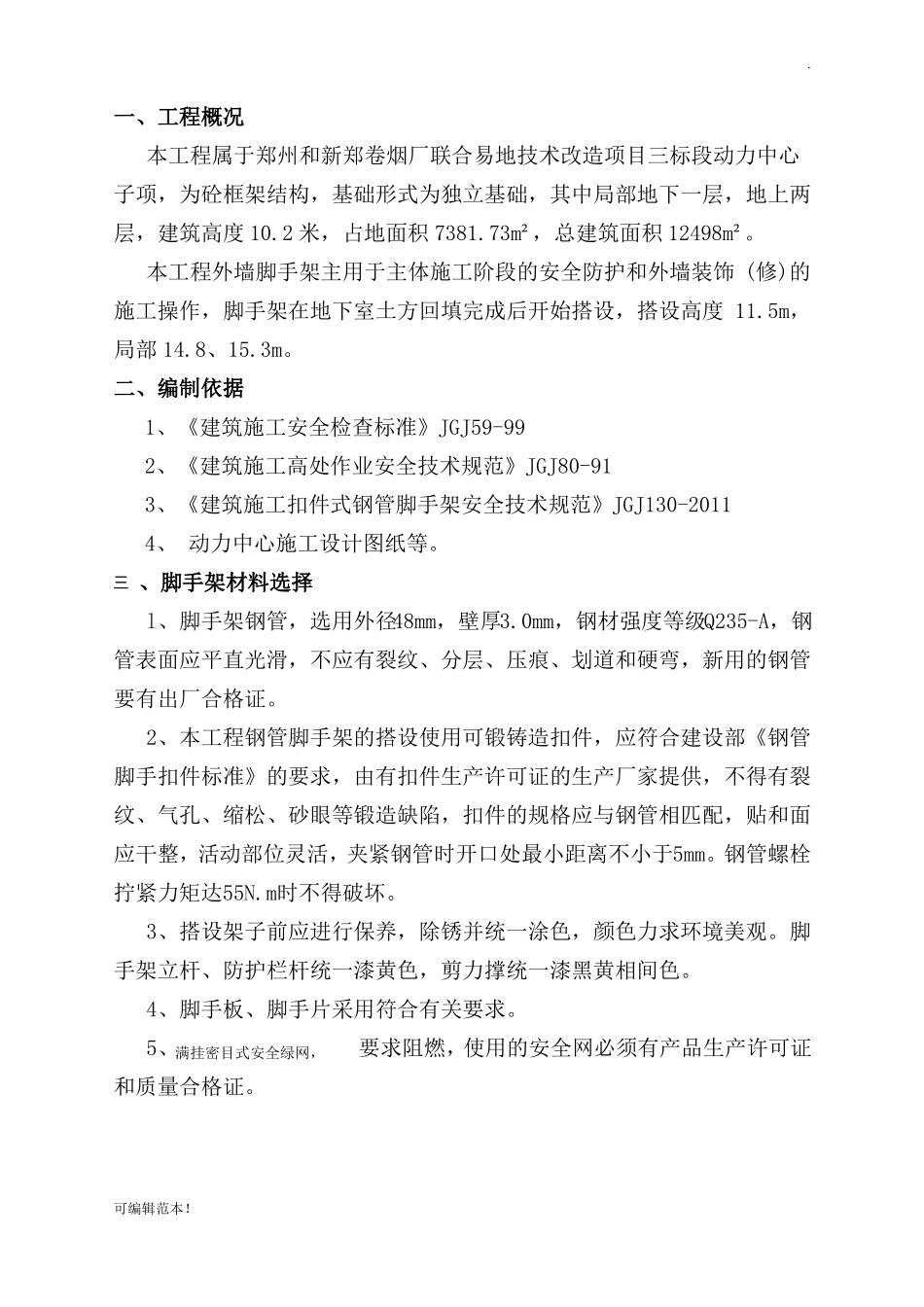

.一、工程概况本工程属于郑州和新郑卷烟厂联合易地技术改造项目三标段动力中心子项，为砼框架结构，基础形式为独立基础，其中局部地下一层，地上两层，建筑高度 10.2 米，占地面积 7381.73m²，总建筑面积 12498m²。本工程外墙脚手架主用于主体施工阶段的安全防护和外墙装饰 (修)的施工操作，脚手架在地下室土方回填完成后开始搭设，搭设高度 11.5m，局部 14.8、15.3m。二、编制依据1、《建筑施工安全检查标准》JGJ59-992、《建筑施工高处作业安全技术规范》JGJ80-913、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20114、 动力中心施工设计图纸等。三 、脚手架材料选择l、脚手架钢管，选用外径48mm，壁厚3.0mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达55N.m时不得破坏。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆统一漆黄色，剪力撑统一漆黑黄相间色。4、脚手板、脚手片采用符合有关要求。5、满挂密目式安全绿网，要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。可编辑范本！.6、连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》GB/T700）中Q235A钢的要求。四、脚手架选形与用途本工程采用落地式外双排脚手架，沿建筑四周封闭施工。主要用于主体施工阶段的安全防护和外墙装饰(修)的施工操作，按装饰脚手架的搭设标准执行。五、脚手架搭设要求1、主杆基础本工程脚手架地基础部位应在回填土完后夯实，压实系数≥0.95，脚手架底座底面标高高于自然地坪50mm，立杆基础外侧四周设置20cm*20cm的排水沟。2、立杆间距①脚手架立杆纵距1.50m，横距0.90m，步距1.80m；连墙杆间距竖直4.50m，水平4.50m；里立杆距建筑物外边线0.30m。②脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。③立杆应设置通长垫木，垫木厚度不小于5cm，宽度不小于20cm，长度不小于两跨，并设置纵横方向扫地杆，连接于立脚点杆上，离底...
