外墙装饰吊篮施工方案最新版

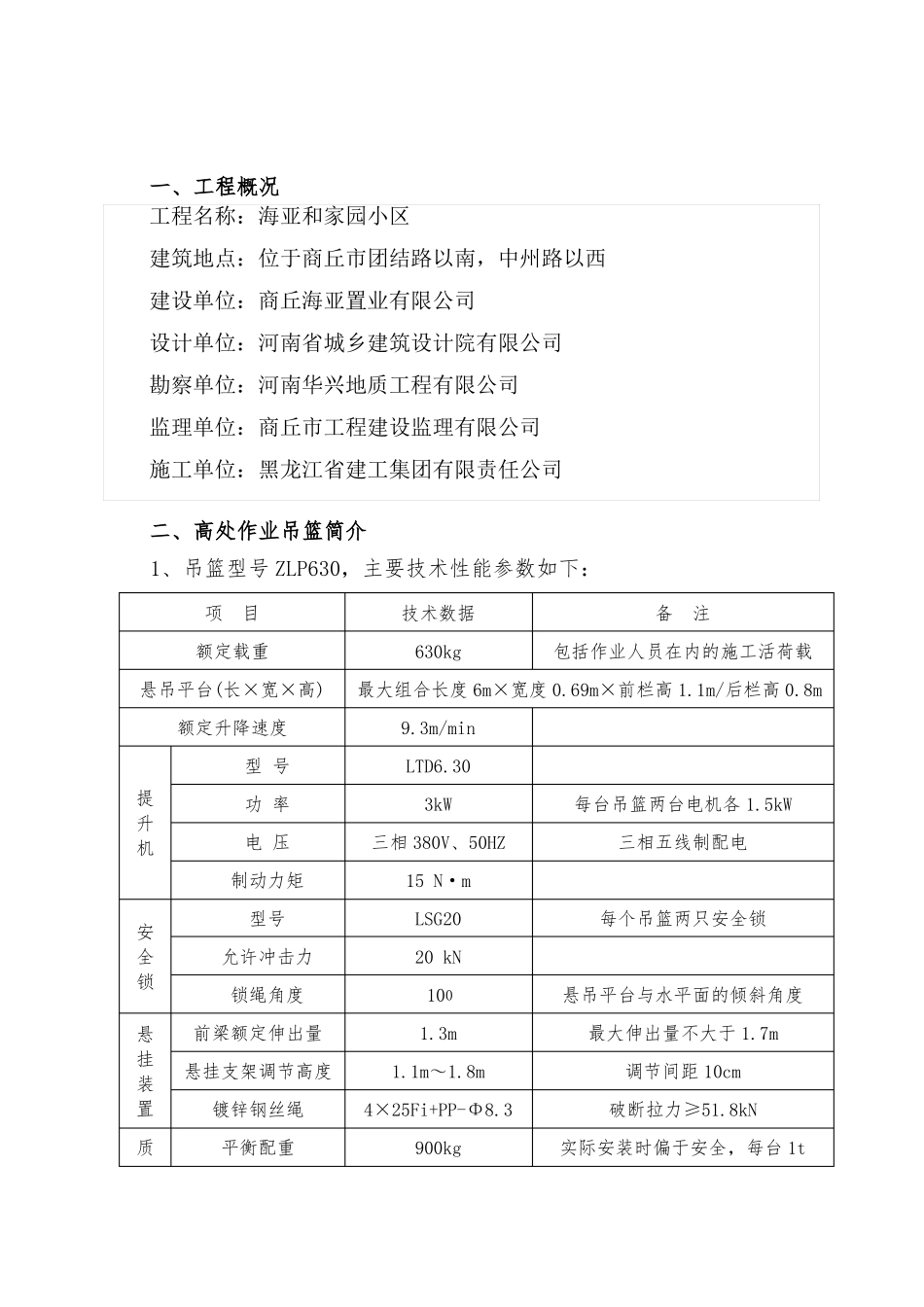

一、工程概况工程名称：海亚和家园小区建筑地点：位于商丘市团结路以南，中州路以西建设单位：商丘海亚置业有限公司设计单位：河南省城乡建筑设计院有限公司勘察单位：河南华兴地质工程有限公司监理单位：商丘市工程建设监理有限公司施工单位：黑龙江省建工集团有限责任公司二、高处作业吊篮简介1、吊篮型号 ZLP630，主要技术性能参数如下：项目额定载重悬吊平台(长×宽×高)额定升降速度型 号提升机功 率电 压制动力矩安全锁悬挂装置质型号允许冲击力锁绳角度前梁额定伸出量悬挂支架调节高度镀锌钢丝绳平衡配重技术数据630kg备注包括作业人员在内的施工活荷载最大组合长度 6m×宽度 0.69m×前栏高 1.1m/后栏高 0.8m9.3m/minLTD6.303kW三相 380V、50HZ15 N·mLSG2020 kN1001.3m1.1m～1.8m4×25Fi+PP-Φ8.3900kg每台吊篮两台电机各 1.5kW三相五线制配电每个吊篮两只安全锁悬吊平台与水平面的倾斜角度最大伸出量不大于 1.7m调节间距 10cm破断拉力≥51.8kN实际安装时偏于安全，每台 1t.量悬挂机构整 机（除配重）主电源电缆线300kg776kg3×2.5+2×1.5YZ-5不含配重含最长平台 6m 金属构件及电器三相五线制电缆2、吊篮结构原理简介如下：吊篮整机主要由五部分组成，①悬挂机构、②悬吊平台、③提升装置、④安全装置、⑤电气系统。①悬挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。钢结构架由钢结构件通过螺栓或销子连接而成。每套悬挂钢结构架的前梁分别悬垂两根钢丝绳，一根为提升机用工作钢丝绳，一根为安全锁用钢丝绳。钢丝绳系吊篮专用镀锌钢丝绳，强度高，耐锈蚀性能好。型号为 4×25Fi+PP-Φ8.3，破断拉力不小于 51.8kN。钢丝绳使用过程中，按《起重机械用钢丝绳检验和报废实用规范》GB5972 的有关规定，对钢丝绳的磨损、锈蚀、短丝、异常变形等进行检验，达到报废标准即更新钢丝绳。下述计算钢丝绳的安全系数（按极限状态下单根钢丝绳独立承载考虑）：作用在钢丝绳上的拉力 F=776-300+630=1106kg安全系数=51800N ÷（1106kg÷9.8N）=4.78，达到安全要求。②悬吊平台：由片式组焊件通过螺栓连接成框型钢结构装置，用以承载作业人员及施工器材。③提升装置：每个悬吊平台两端各装有一台提升机。提升机采用电磁制动电机和离心限速装置及手动滑降装置。电磁制动装置在电路故障或断电时，产生制动力矩使平台制动悬吊。离心限速装置能保证平台下滑速度不大于 1.5 倍额定提升速度。手动滑降装置在电气故障...
