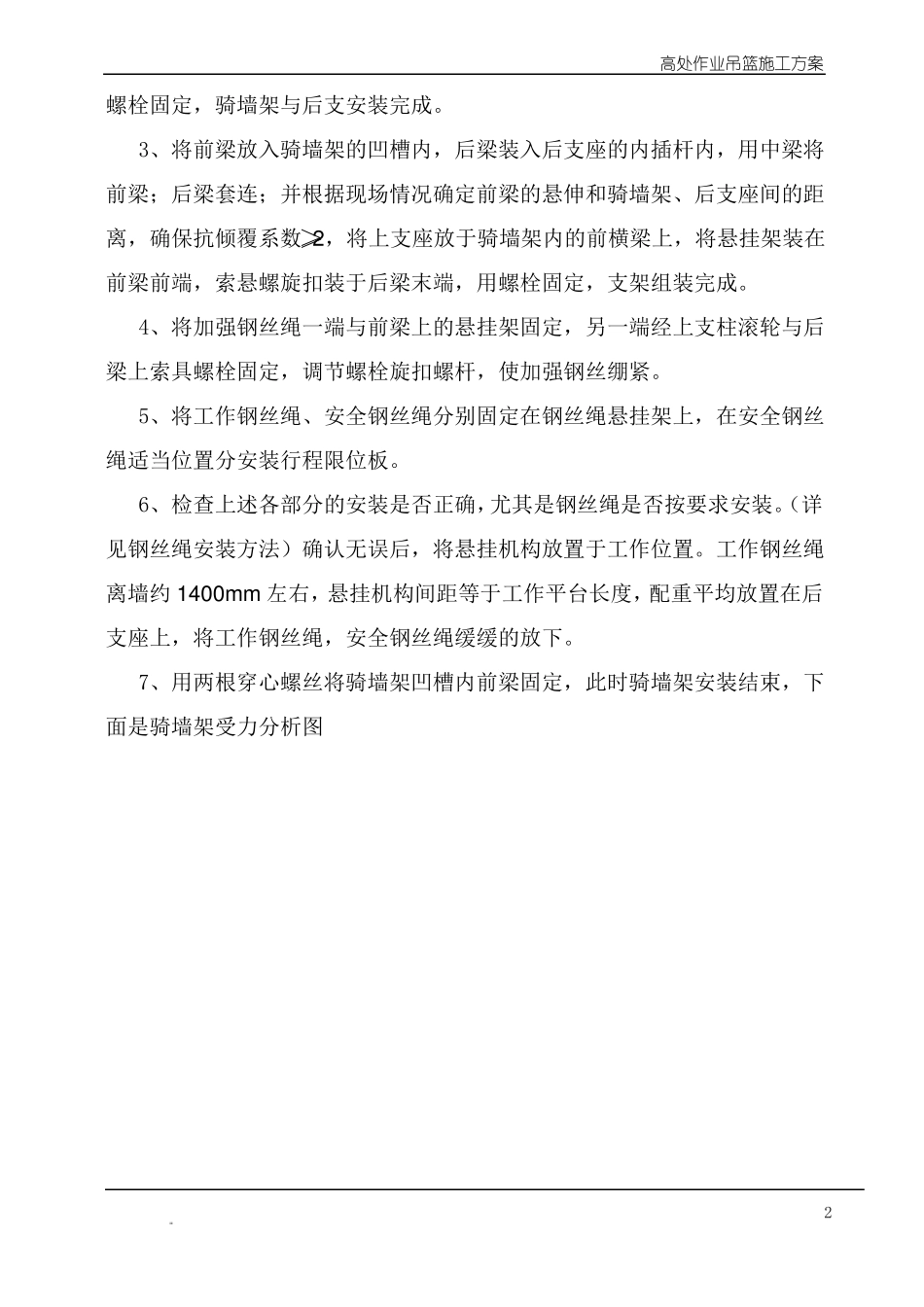

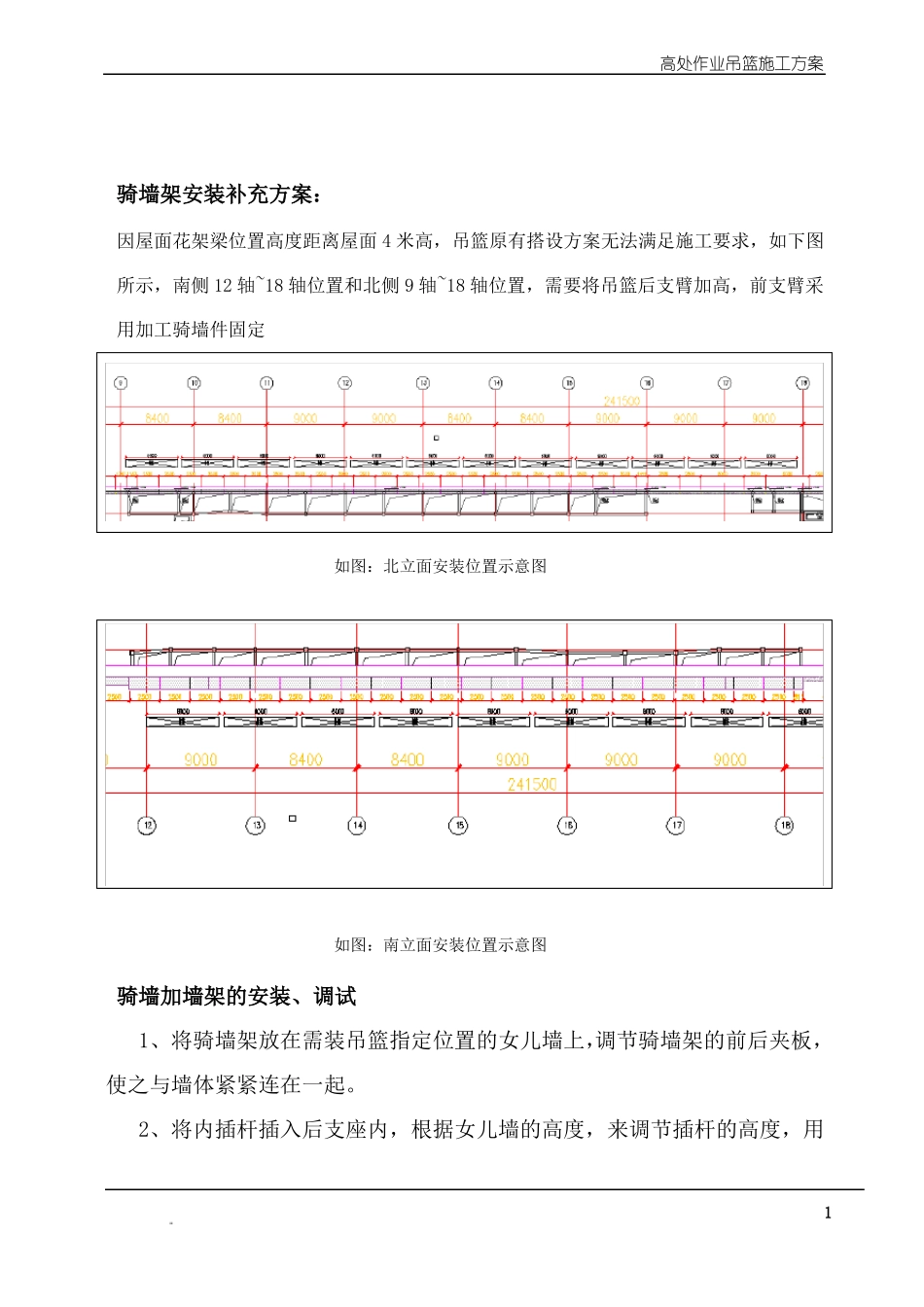

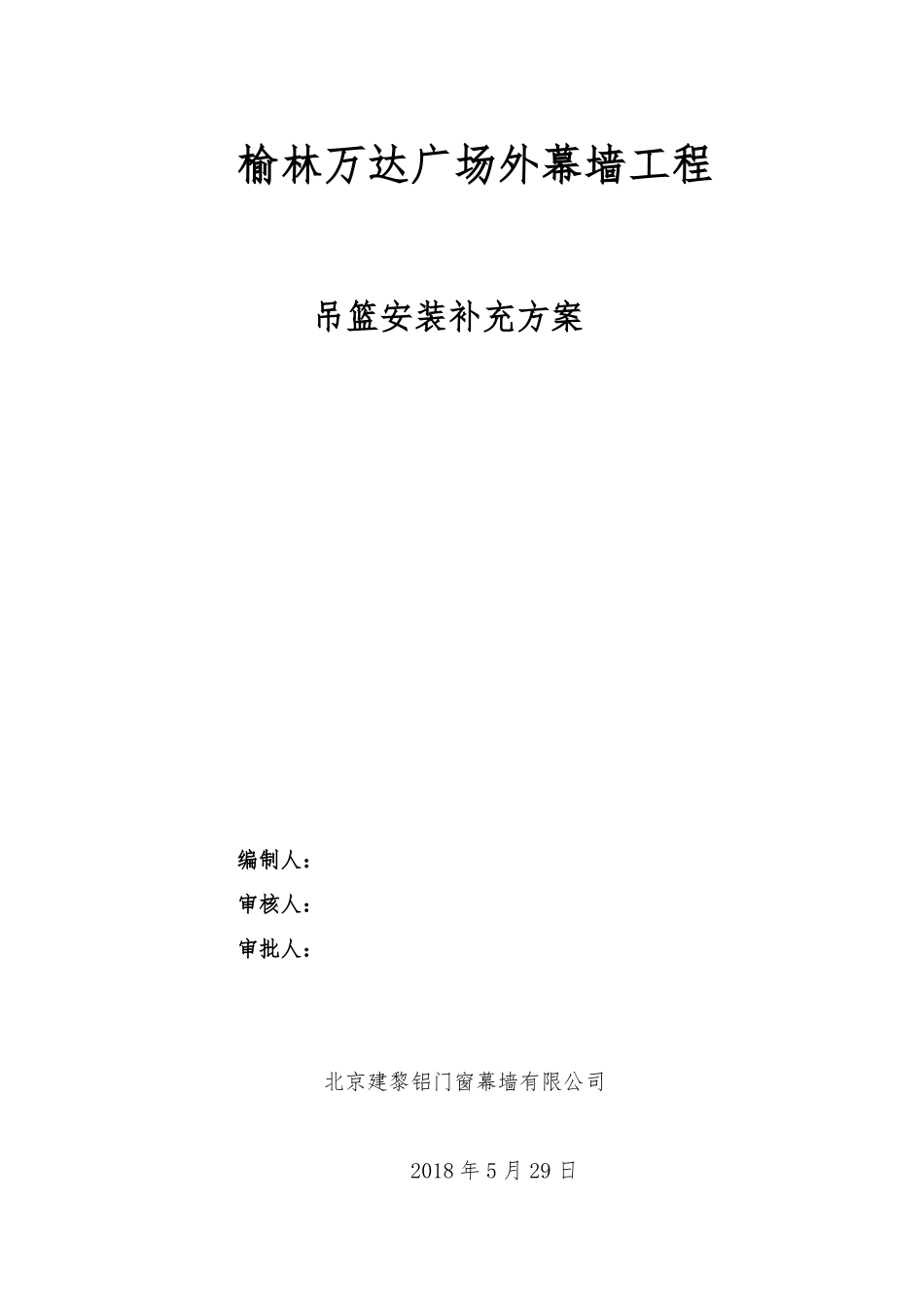

榆林万达广场外幕墙工程吊篮安装补充方案编制人：审核人：审批人：北京建黎铝门窗幕墙有限公司 2018 年 5 月 29 日高处作业吊篮施工方案骑墙架安装补充方案：因屋面花架梁位置高度距离屋面 4 米高，吊篮原有搭设方案无法满足施工要求，如下图所示，南侧 12 轴~18 轴位置和北侧 9 轴~18 轴位置，需要将吊篮后支臂加高，前支臂采用加工骑墙件固定如图：北立面安装位置示意图如图：南立面安装位置示意图骑墙加墙架的安装、调试1、将骑墙架放在需装吊篮指定位置的女儿墙上，调节骑墙架的前后夹板，使之与墙体紧紧连在一起。2、将内插杆插入后支座内，根据女儿墙的高度，来调节插杆的高度，用1高处作业吊篮施工方案螺栓固定，骑墙架与后支安装完成。3、将前梁放入骑墙架的凹槽内，后梁装入后支座的内插杆内，用中梁将前梁；后梁套连；并根据现场情况确定前梁的悬伸和骑墙架、后支座间的距离，确保抗倾覆系数≥2，将上支座放于骑墙架内的前横梁上，将悬挂架装在前梁前端，索悬螺旋扣装于后梁末端，用螺栓固定，支架组装完成。4、将加强钢丝绳一端与前梁上的悬挂架固定，另一端经上支柱滚轮与后梁上索具螺栓固定，调节螺栓旋扣螺杆，使加强钢丝绷紧。5、将工作钢丝绳、安全钢丝绳分别固定在钢丝绳悬挂架上，在安全钢丝绳适当位置分安装行程限位板。6、检查上述各部分的安装是否正确，尤其是钢丝绳是否按要求安装。（详见钢丝绳安装方法）确认无误后，将悬挂机构放置于工作位置。工作钢丝绳离墙约 1400mm 左右，悬挂机构间距等于工作平台长度，配重平均放置在后支座上，将工作钢丝绳，安全钢丝绳缓缓的放下。7、用两根穿心螺丝将骑墙架凹槽内前梁固定，此时骑墙架安装结束，下面是骑墙架受力分析图2高处作业吊篮施工方案骑墙架受力分析图F=额定荷载+平台自重+钢丝绳G=配重重量a=前梁伸出量b=支点到配重的距离K=G*b/F*a ≥ 2吊篮总载荷（包括 6m 吊篮自重 580kg 与额定载荷 630kg）为：1. 钢平台自重：425kg（按 3 节*2m=6m）2. 钢丝绳： 30kg（按长度 30m*2 根*15kg）3高处作业吊篮施工方案3. 安全绳：30kg（按长度 100m*2 根*15kg）4. 电缆线：10kg（按长度 30m）5. 重锤：24kg （12kg*2）6. 额定载荷：630kg（2 名工作人员 150kg，工具等 200kg）F’=[(580+200)*1.2+100*1.4]*9.8≈10544N式中 1.2 为静载荷系数，1.4 为运载荷系数（按照国际要求）。两个骑墙架吊用单个吊篮，故每个吊篮的吊点承受力为 F=56...
