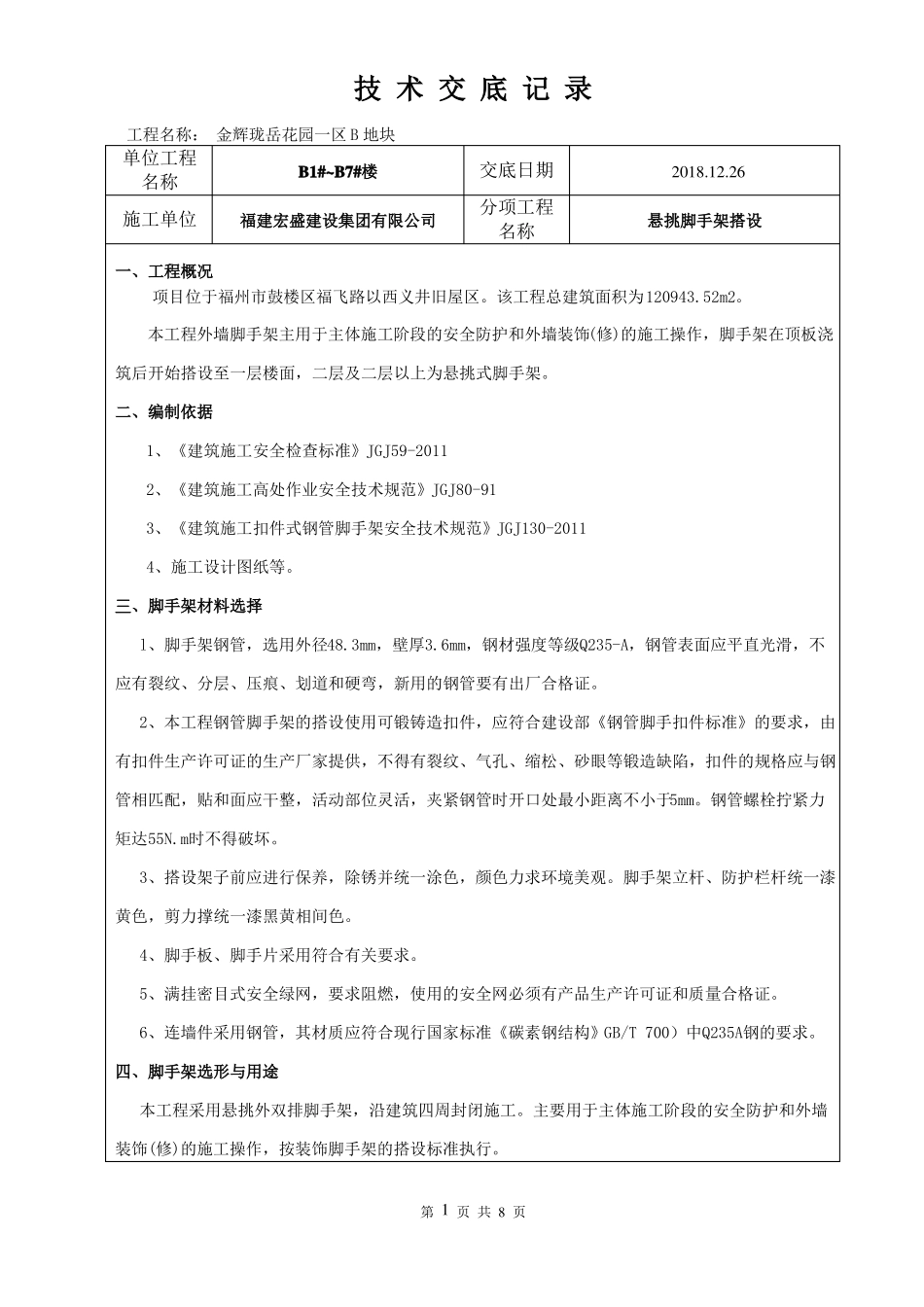

技 术 交 底 记 录工程名称： 金辉珑岳花园一区 B 地块单位工程名称施工单位一、工程概况B1#~B7#楼福建宏盛建设集团有限公司交底日期分项工程名称2018.12.26悬挑脚手架搭设项目位于福州市鼓楼区福飞路以西义井旧屋区。该工程总建筑面积为120943.52m2。本工程外墙脚手架主用于主体施工阶段的安全防护和外墙装饰(修)的施工操作，脚手架在顶板浇筑后开始搭设至一层楼面，二层及二层以上为悬挑式脚手架。二、编制依据1、《建筑施工安全检查标准》JGJ59-20112、《建筑施工高处作业安全技术规范》JGJ80-913、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20114、施工设计图纸等。三、脚手架材料选择l、脚手架钢管，选用外径48.3mm，壁厚3.6mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达55N.m时不得破坏。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆统一漆黄色，剪力撑统一漆黑黄相间色。4、脚手板、脚手片采用符合有关要求。5、满挂密目式安全绿网，要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。6、连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》GB/T 700）中Q235A钢的要求。四、脚手架选形与用途本工程采用悬挑外双排脚手架，沿建筑四周封闭施工。主要用于主体施工阶段的安全防护和外墙装饰(修)的施工操作，按装饰脚手架的搭设标准执行。第 1 页 共 8 页五、脚手架搭设要求1、主杆基础本工程顶板至一层采用临时性落地脚手架，二层顶以上采取用16号工字钢悬挑式脚手架。2、立杆间距①脚手架立杆纵距 1.50m，横距0.80m，步距 1.80m；脚手架在遇楼层时需增设连墙件，做法采用钢管预埋或墙上开洞预埋，水平距离小于等于4.5 米，步距小于等于 3.6 米，里立杆距建筑物外边线 0.30m。②脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。③立杆的垂直偏差应控制在不大于架高的1／400。3、大横杆、小横杆...
