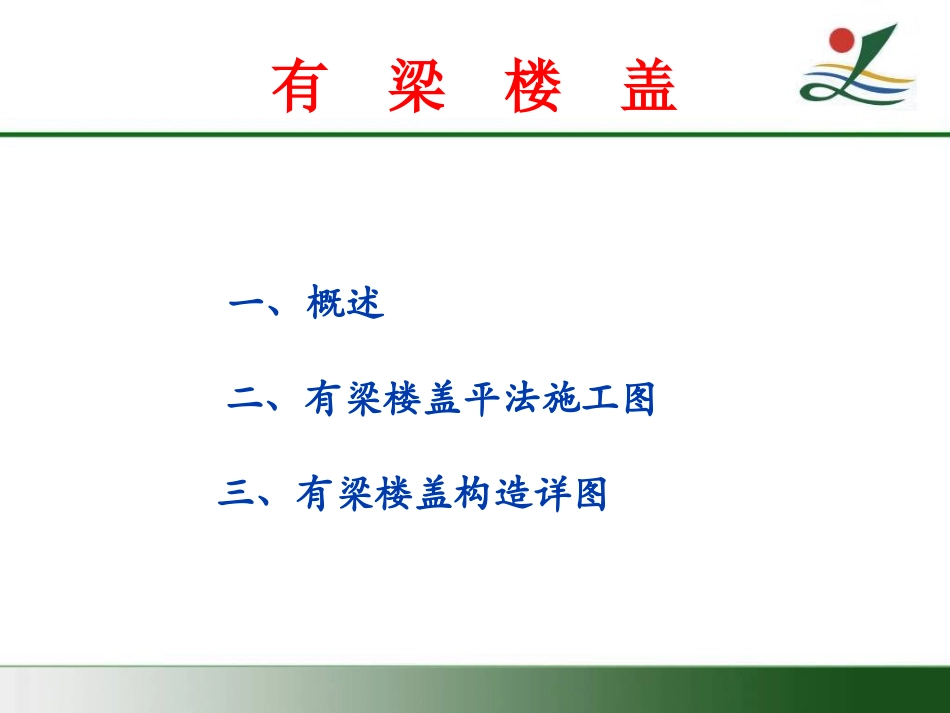

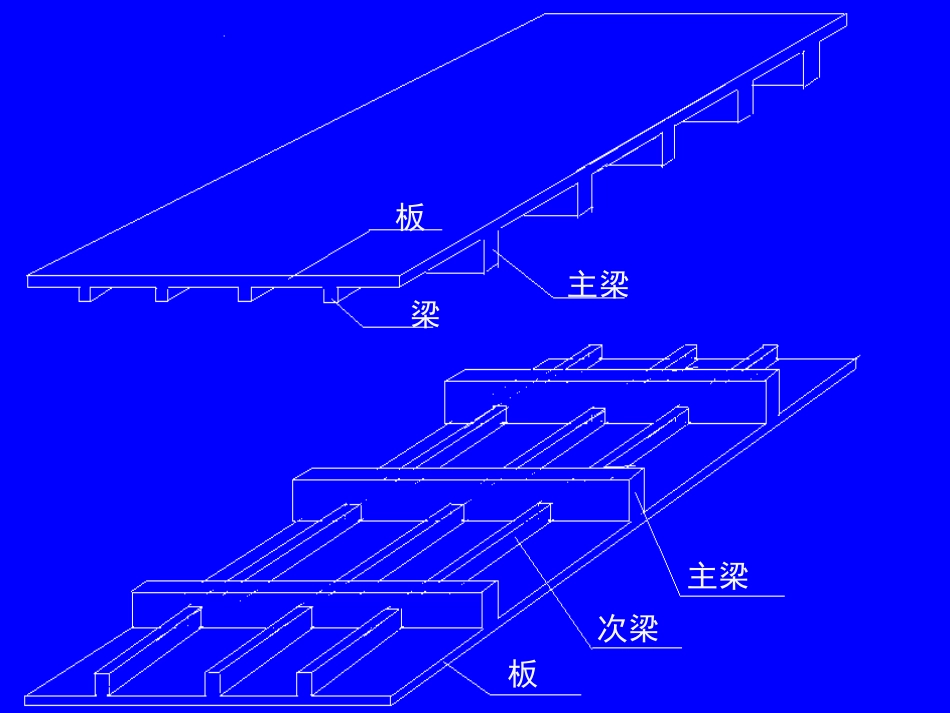

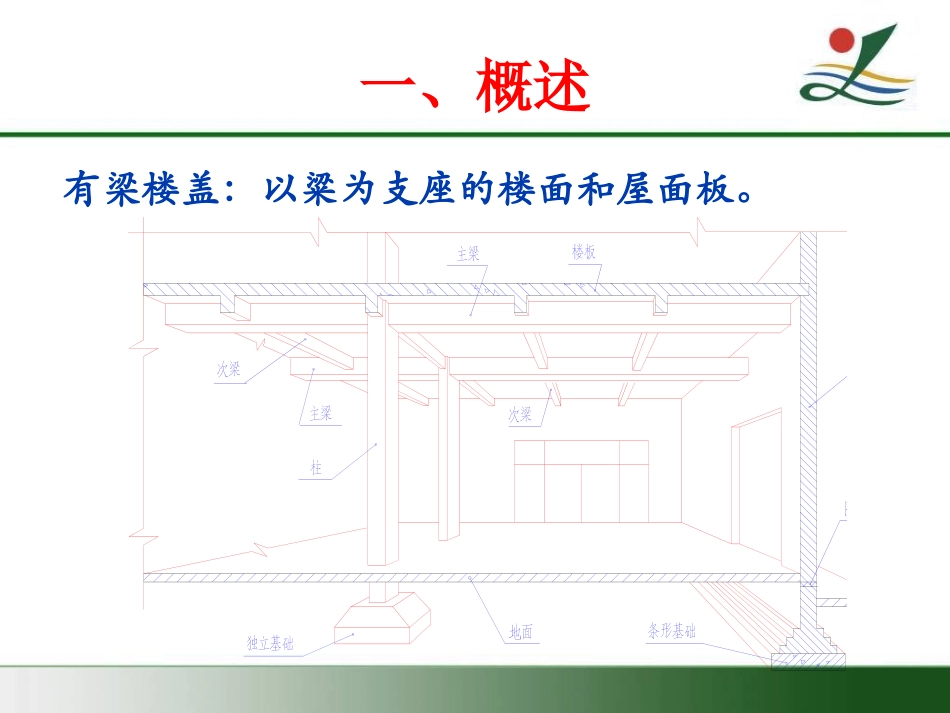

有梁楼盖一、概述二、有梁楼盖平法施工图三、有梁楼盖构造详图一、概述有梁楼盖：以粱为支座的楼面和屋面板。板主梁梁主梁次梁板二、有梁楼盖平法施工图1、现浇板有梁板的平法施工图表示方法5集中标注板支座原位标注板块集中标注——结构平面的坐标方向1)当两向轴网正交时，图面从左至右为X向，从下至上为Y向；2)当轴网转折时，局部坐标方向顺轴网转折角度做相应转折；3)当轴网向心布置时，切向为X向，径向为Y向；2、板块集中标注——板块编号板类型代号序号楼面板LBxx屋面板WBxx悬挑板XBxx板块集中标注——板厚的注写集中标注处标明板厚，如：h=120在图名处标注板厚，如：12.000~21.00板平面布置图h=120板块集中标注——贯通纵筋注写方式贯通筋前用B代表下部，以T代表上部，B&T代表下部与上部；X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同时以X&Y打头；B：XΦxx@xxx;YΦxx@xxxT：XΦxx@xxx;YΦxx@xxx当为单向板时，另一向贯通的分布筋可不必注写，而在图中统一注明；板块集中标注——贯通纵筋注写方式当在某些板内配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写(例如：XBh=150/100B：Xc&YcΦ8@200)；当Y向采用放射配筋时，设计者应注明配筋间距的度量位置；板块集中标注——贯通纵筋注写方式表示5号楼面板，板厚110，板下部配置的贯通纵筋X向为两种直径的钢筋隔一布一，两种直径钢筋之间间距100。当贯通钢筋采用两种规格的钢筋“隔一布一”时，表达为Φxx/yy@×××,表示直径为xx的钢筋和直径为yy的钢筋二者之间的间距为×××。3、板原位标注——标注原则板支座原位标注的钢筋，应在配置相同跨的第一跨表达垂直于板支座绘制一段适宜长度的中粗实线(当该筋通长设置在悬挑板或短跨板上部时，实线段应画至对边或短跨)，以该线段代表支座上部非贯通纵筋；并在线段上方注写钢筋编号、配筋值、横向连续布置的跨数（注写在括号内，一跨是不注），以及是否横向布置到梁的悬挑端；如有悬挑端：一端为XXA两端为XXB板支座上部非贯通纵筋自支座中心线向跨内的延伸长度，注写在线段的下方位置；当中间支座延伸长度为对称配置时，可在支座一侧标注其长度，另一侧不注；为非对称布置时，应分别在支座的两侧线段下标注。板原位标注——标注原则板原位标注——标注原则对线段画至对边贯通全跨或贯通全悬挑长度的上部通长筋，贯通全跨或延伸至全悬挑一侧的长度不注，只注明非贯通筋另一侧的延伸长度值。板原位标注——标注原则当板支座为弧形，支座上部非贯通纵筋呈放射状分布时，设计者应注明配筋间距的度量位置并加注“放射分布”四字。悬挑板的注写方式16根部厚度端部厚度板原位标注——标注原则读图1819三、有梁楼盖构造详图三、现浇有梁板标准构造详图注：图中中间支座为梁，当支座为钢筋砼墙、砌体墙、圈梁时，其构造相同。22板在端部支座的锚固构造23板在端部支座的锚固构造不等跨板上部贯通纵筋连接构造不等跨板上部贯通纵筋连接构造单双向板配筋示意单双向板配筋示意纵向钢筋非接触搭接构造悬挑板钢筋构造悬挑板钢筋构造悬挑板钢筋构造无梁楼盖平法施工图无梁楼盖平法施工图楼板直接支撑在柱子上，而不设主次梁，楼面荷载直接通过柱子传递给基础一、无梁楼盖平法施工图的表示方法无梁楼盖平法施工图是指在楼面板和屋面板布置图上采用平面注写的表达方式。板平面注写主要有板带集中标注，板带支座原位标注两部分内容。二、板带集中标注集中标注应在板带贯通纵筋配置相同跨的第一跨注写。相同编号的板带可选择其一做集中标准，其他仅注写板带编号。板带集中标注的具体内容为：板带编号、板带厚及板带宽和贯通钢筋。1.板带编号二、板带集中标注2.板带厚度及板带宽度3.贯通纵筋板带集中标注举例三、板带支座原位标注1.板带支座原味标注的内容为：板带支座上部非贯通钢筋。三、板带支座原位标注三、板带支座原位标注2.当板带上部已配有贯通纵筋，但需增加配置板带支座上部非贯通纵筋时，应结合已配同向贯通纵筋的直径与间距，采用“隔一布一”的方式配置。四、暗梁的表示方法1.暗梁平面注写包括：暗梁集中标注、暗梁支座原位标注两部分内容...
