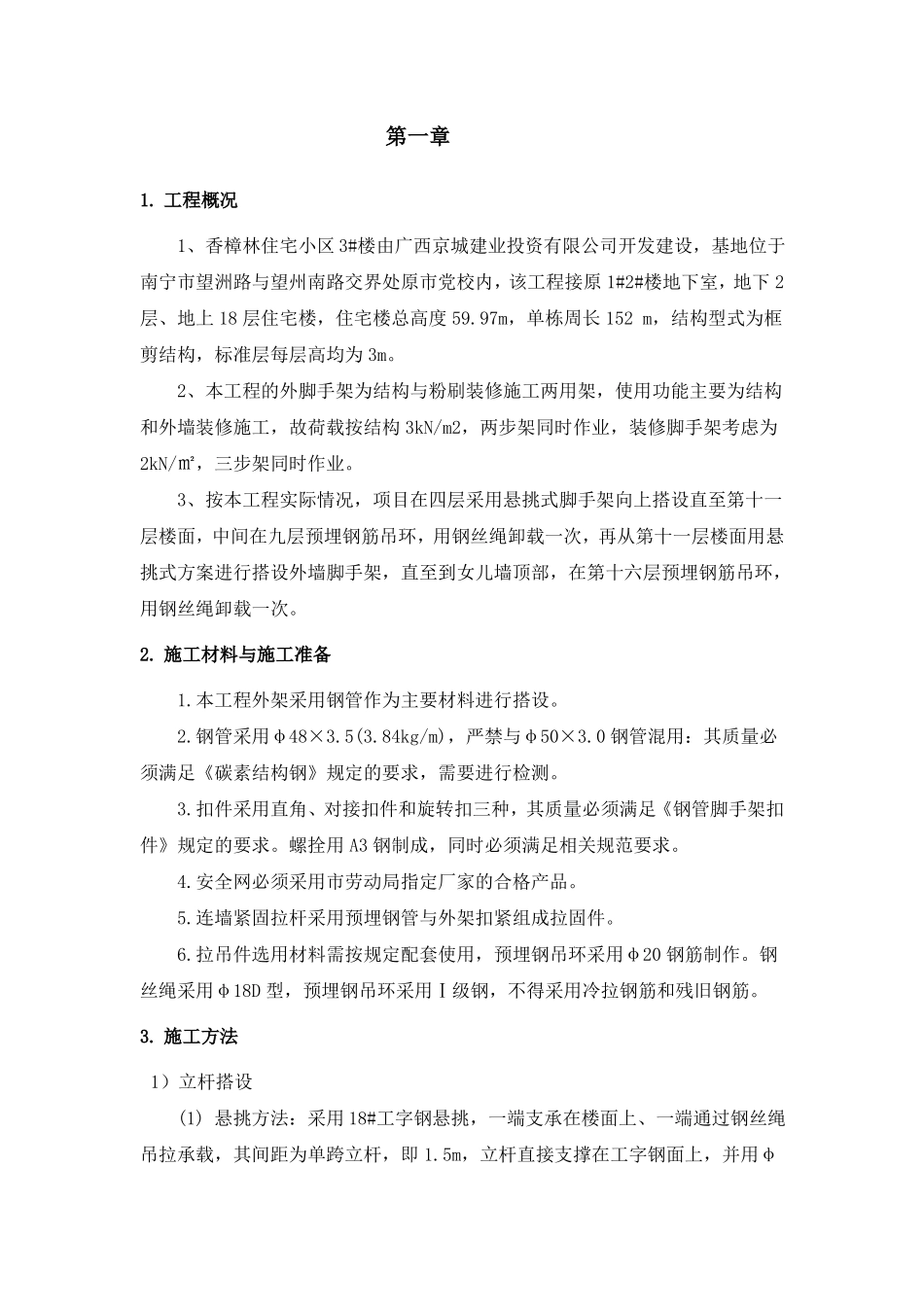

第一章1. 工程概况1、香樟林住宅小区 3#楼由广西京城建业投资有限公司开发建设，基地位于南宁市望洲路与望州南路交界处原市党校内，该工程接原 1#2#楼地下室，地下 2层、地上 18 层住宅楼，住宅楼总高度 59.97m，单栋周长 152 m，结构型式为框剪结构，标准层每层高均为 3m。2、本工程的外脚手架为结构与粉刷装修施工两用架，使用功能主要为结构和外墙装修施工，故荷载按结构 3kN/m2，两步架同时作业，装修脚手架考虑为2kN/㎡，三步架同时作业。3、按本工程实际情况，项目在四层采用悬挑式脚手架向上搭设直至第十一层楼面，中间在九层预埋钢筋吊环，用钢丝绳卸载一次，再从第十一层楼面用悬挑式方案进行搭设外墙脚手架，直至到女儿墙顶部，在第十六层预埋钢筋吊环，用钢丝绳卸载一次。2. 施工材料与施工准备1.本工程外架采用钢管作为主要材料进行搭设。2.钢管采用φ48×3.5(3.84kg/m)，严禁与φ50×3.0 钢管混用：其质量必须满足《碳素结构钢》规定的要求，需要进行检测。3.扣件采用直角、对接扣件和旋转扣三种，其质量必须满足《钢管脚手架扣件》规定的要求。螺拴用 A3 钢制成，同时必须满足相关规范要求。4.安全网必须采用市劳动局指定厂家的合格产品。5.连墙紧固拉杆采用预埋钢管与外架扣紧组成拉固件。6.拉吊件选用材料需按规定配套使用，预埋钢吊环采用φ20 钢筋制作。钢丝绳采用φ18D 型，预埋钢吊环采用Ⅰ级钢，不得采用冷拉钢筋和残旧钢筋。3. 施工方法1）立杆搭设(1) 悬挑方法：采用 18#工字钢悬挑，一端支承在楼面上、一端通过钢丝绳吊拉承载，其间距为单跨立杆，即 1.5m，立杆直接支撑在工字钢面上，并用φ18D 型钢丝绳将其上挂在预埋的吊环上。为了加强将脚手架荷载传递给建筑结构，在悬挑层用钢管斜挑上至第二个步距的大横杆上用双重保险扣扣紧，使之成为上挂、下挑式脚手架搭设方法。立杆与工字钢接触处立焊 10cm 长 20 钢筋头作为立杆定位件钢丝绳拉结工字钢处底部焊接 20 钢筋，每侧宽出工字钢 5cm(2)悬挑工字钢每根长 3.5～6.0m，向外挑出 1.15～1.5m，里边不小于 2m，非挑出段遇阳台等悬挑板时，非挑出段的长度必须另外增长阳台等悬挑板宽度。并用 2φ20 预埋钢筋卡箍抱住工字钢，待工字钢安装完后，用 2φ20U 型抱箍与预埋钢筋卡箍焊接将工字钢固定。每条工字钢均用钢丝绳进行斜拉。4 层悬挑钢丝绳吊点位置为 5 层梁，11 层悬挑吊点是 12 层。抱箍卡箍抱箍工字钢卡箍 20卡箍工字钢卡...
