多节锂电充电管理IC——HB6290

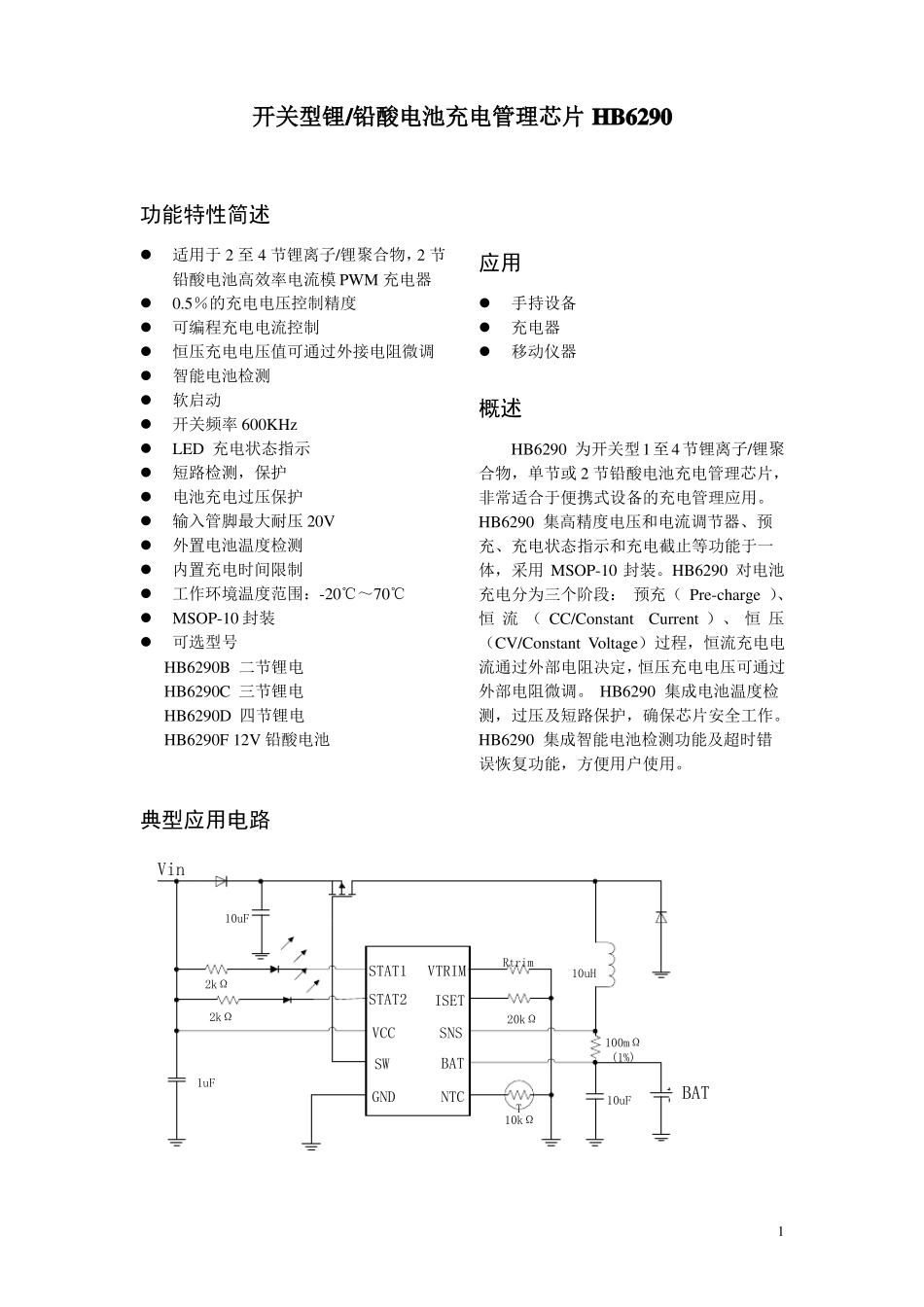

开关型锂/铅酸电池充电管理芯片 HB6290功能特性简述适用于 2 至 4 节锂离子/锂聚合物，2 节铅酸电池高效率电流模 PWM 充电器0.5％的充电电压控制精度可编程充电电流控制恒压充电电压值可通过外接电阻微调智能电池检测软启动开关频率 600KHzLED 充电状态指示短路检测，保护电池充电过压保护输入管脚最大耐压 20V外置电池温度检测内置充电时间限制工作环境温度范围：-20℃～70℃MSOP-10 封装可选型号HB6290B 二节锂电HB6290C 三节锂电HB6290D 四节锂电HB6290F 12V 铅酸电池应用手持设备充电器移动仪器概述HB6290 为开关型1至4节锂离子/锂聚合物，单节或 2 节铅酸电池充电管理芯片，非常适合于便携式设备的充电管理应用。HB6290 集高精度电压和电流调节器、预充、充电状态指示和充电截止等功能于一体，采用 MSOP-10 封装。HB6290 对电池充电分为三个阶段： 预充（ Pre-charge ）、恒 流 （ CC/ConstantCurrent ）、 恒 压（CV/Constant Voltage）过程，恒流充电电流通过外部电阻决定，恒压充电电压可通过外部电阻微调。 HB6290 集成电池温度检测，过压及短路保护，确保芯片安全工作。HB6290 集成智能电池检测功能及超时错误恢复功能，方便用户使用。典型应用电路Vin10uF2kΩ2kΩSTAT1STAT2VCCSWVTRIMISETRtrim10uH20kΩSNSBATNTCT10kΩ100mΩ(1%)10uF1uFGNDBAT1管脚定义HB6290 MSOP-10 封装12STAT1STAT2VCCGATEGNDVTRIMISETSNSBATNTC109348756序号符号12345678910STAT1STAT2VCCGATEGNDNTCBATSNSISETI/OOOIO--III描述(STAT1) 绿灭灭亮灭灭输入电源输出开关驱动模拟地电池温度检测输入端，外接热敏电阻到地，或取消直接接地电池检测输入端&电流检测输入负端电流检测输入正端外接电阻设置预充电，恒流充电和截止充电电流外接电阻，与地或者与 BAT 脚之间，微调恒压值(STAT2) 红灭亮灭0.5Hz 脉冲2Hz 脉冲描述没有充电或无电池正在充电充电完成故障状态 （超时和过压）故障状态 （充电暂停）VTRIMI2模块功能框图OTPVCCOVPSTAT1LVUVLOBandgapVrefSCVrchControlLogicSTAT2poffSleepVlowvTerm_detTemp_detNTCVCCTapeBat_detectVCC-7OSCDriver600kHzPWM_COMPEA_CCSASNSSlopeCSDRVGATECPMcompMuxVCCISETEA_CVViregBATVSSVoregISETVTRIM3推荐工作条件电压范围STAT1, STAT2, VCCVCC-GATEVTRIM, BAT, SNSISET, NTCSNS-BAT工作结温最小0000-0.20典型最大2081460.2125单...
