大坝安全监测设计推荐方案

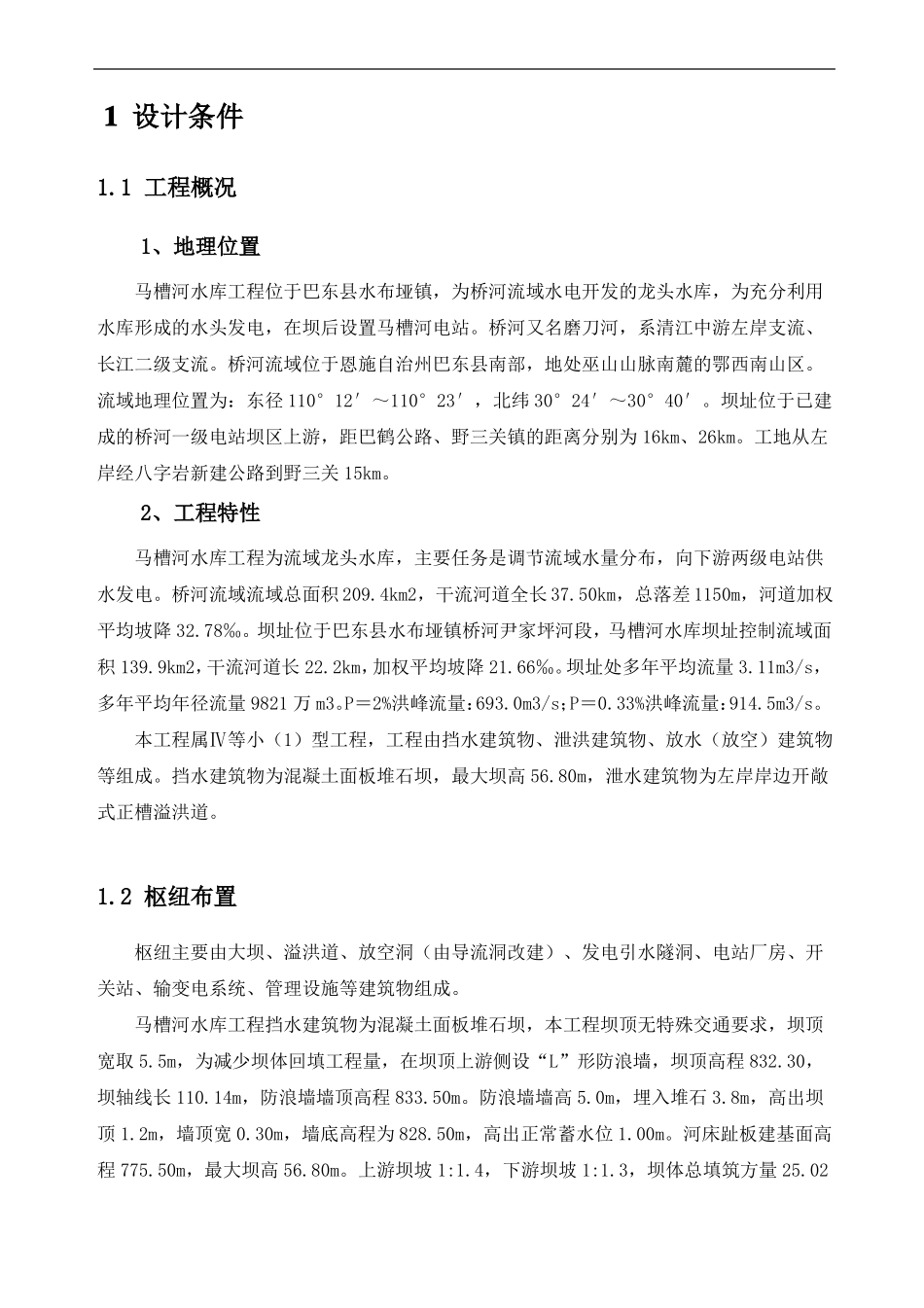

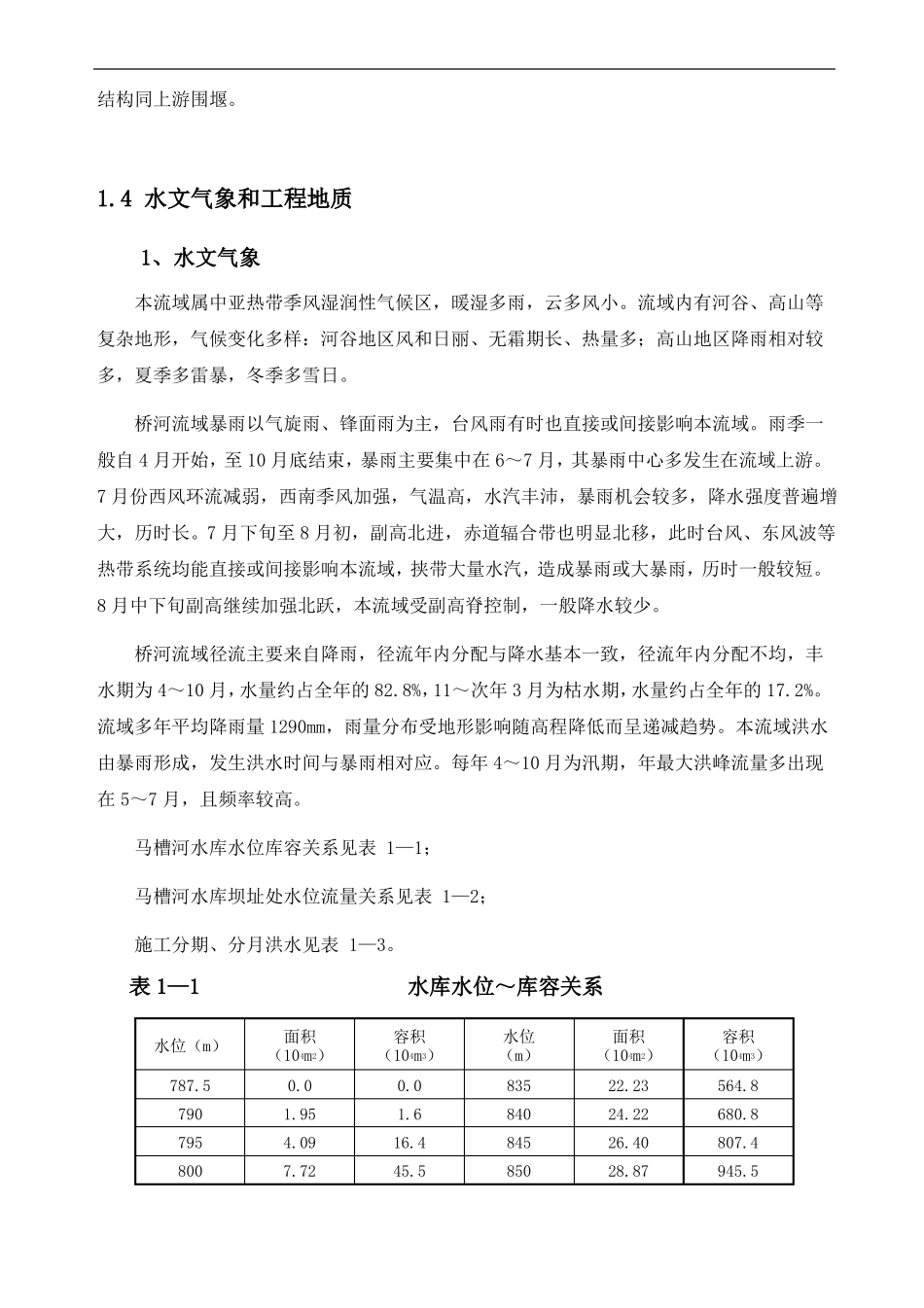

1 设计条件1.1 工程概况1、地理位置马槽河水库工程位于巴东县水布垭镇，为桥河流域水电开发的龙头水库，为充分利用水库形成的水头发电，在坝后设置马槽河电站。桥河又名磨刀河，系清江中游左岸支流、长江二级支流。桥河流域位于恩施自治州巴东县南部，地处巫山山脉南麓的鄂西南山区。流域地理位置为：东径 110°12′～110°23′，北纬 30°24′～30°40′。坝址位于已建成的桥河一级电站坝区上游，距巴鹤公路、野三关镇的距离分别为 16km、26km。工地从左岸经八字岩新建公路到野三关 15km。2、工程特性马槽河水库工程为流域龙头水库，主要任务是调节流域水量分布，向下游两级电站供水发电。桥河流域流域总面积 209.4km2，干流河道全长 37.50km，总落差 1150m，河道加权平均坡降 32.78‰。坝址位于巴东县水布垭镇桥河尹家坪河段，马槽河水库坝址控制流域面积 139.9km2，干流河道长 22.2km，加权平均坡降 21.66‰。坝址处多年平均流量 3.11m3/s，多年平均年径流量 9821 万 m3。P＝2%洪峰流量：693.0m3/s；P＝0.33%洪峰流量：914.5m3/s。本工程属Ⅳ等小（1）型工程，工程由挡水建筑物、泄洪建筑物、放水（放空）建筑物等组成。挡水建筑物为混凝土面板堆石坝，最大坝高 56.80m，泄水建筑物为左岸岸边开敞式正槽溢洪道。1.2 枢纽布置枢纽主要由大坝、溢洪道、放空洞（由导流洞改建）、发电引水隧洞、电站厂房、开关站、输变电系统、管理设施等建筑物组成。马槽河水库工程挡水建筑物为混凝土面板堆石坝，本工程坝顶无特殊交通要求，坝顶宽取 5.5m，为减少坝体回填工程量，在坝顶上游侧设“L”形防浪墙，坝顶高程 832.30，坝轴线长 110.14m，防浪墙墙顶高程 833.50m。防浪墙墙高 5.0m，埋入堆石 3.8m，高出坝顶 1.2m，墙顶宽 0.30m，墙底高程为 828.50m，高出正常蓄水位 1.00m。河床趾板建基面高程 775.50m，最大坝高 56.80m。上游坝坡 1:1.4，下游坝坡 1:1.3，坝体总填筑方量 25.02×104m3，采用灰岩分区填筑。马槽河水库工程面板坝面板总面积 7230.0m2，垂直缝间距为 10.0m，共设垂直缝 10 条。采用等厚面板，面板厚度为 40.0cm。岸坡趾板及河床段需进行固结灌浆。混凝土趾板固结灌浆孔，孔、排距均为 3.0m，基岩段孔深 5.0m，灌浆孔呈梅花形布置，灌浆压力 0.5MPa。泄洪建筑物为采用弧形闸门控制的左岸岸坡开敞式溢洪道，堰顶高程 819.5m，1 孔，净宽 10.0m，深 14.0m。溢洪道由进口段、闸室段、泄槽段...
