大坝安全监测施工的技术措施

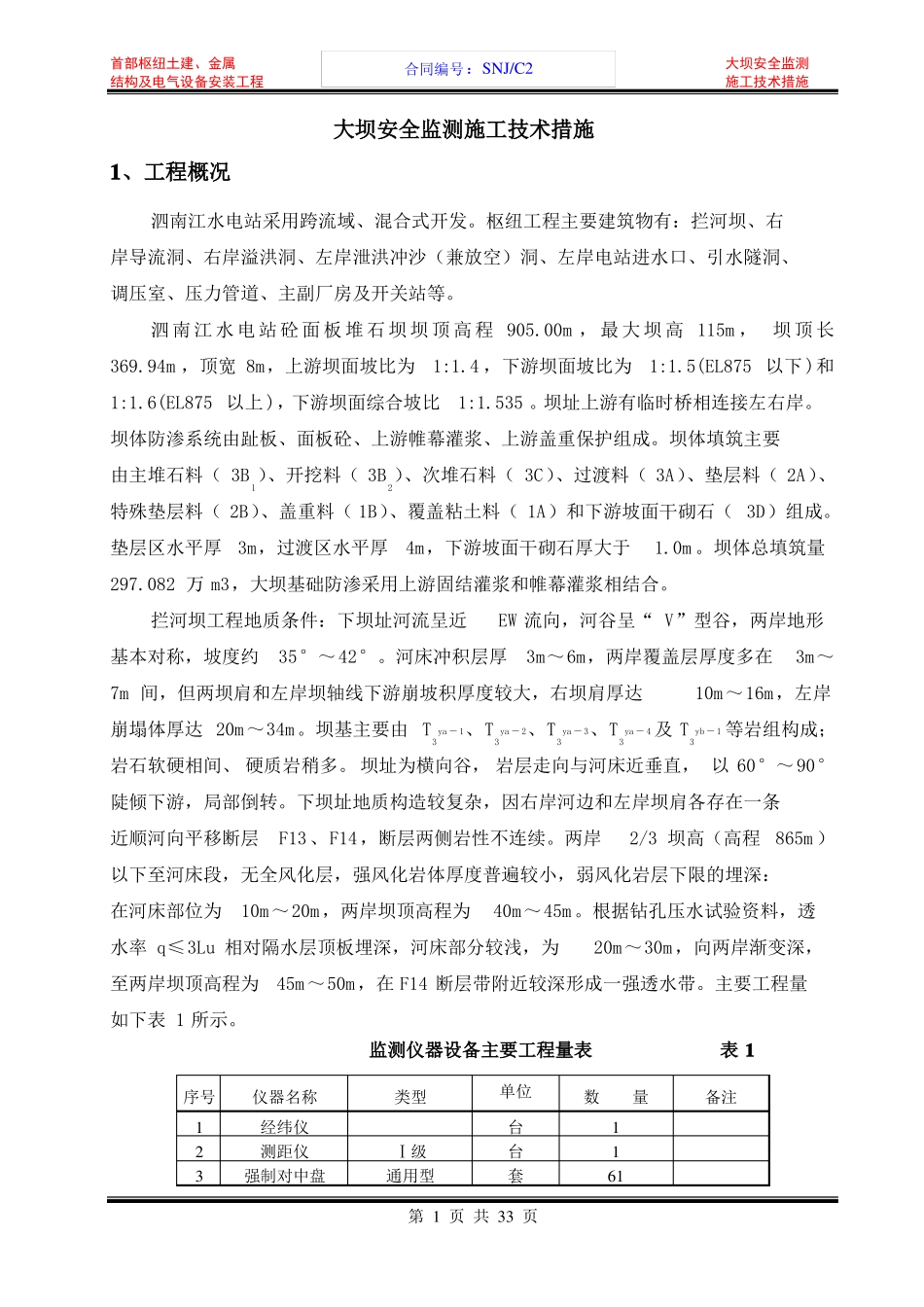

首部枢纽土建、金属大坝安全监测合同编号：SNJ/C2结构及电气设备安装工程施工技术措施大坝安全监测施工技术措施1、工程概况泗南江水电站采用跨流域、混合式开发。枢纽工程主要建筑物有：拦河坝、右岸导流洞、右岸溢洪洞、左岸泄洪冲沙（兼放空）洞、左岸电站进水口、引水隧洞、调压室、压力管道、主副厂房及开关站等。泗 南 江 水 电 站 砼 面 板 堆 石 坝 坝 顶 高 程 905.00m ， 最 大 坝 高 115m ，坝 顶 长369.94m ，顶宽 8m，上游坝面坡比为1:1.4 ，下游坝面坡比为1:1.5(EL875 以下 )和1:1.6(EL875 以上 )，下游坝面综合坡比1:1.535 。坝址上游有临时桥相连接左右岸。坝体防渗系统由趾板、面板砼、上游帷幕灌浆、上游盖重保护组成。坝体填筑主要由主堆石料（ 3B1）、开挖料（ 3B2）、次堆石料（ 3C）、过渡料（ 3A）、垫层料（ 2A）、特殊垫层料（ 2B）、盖重料（ 1B）、覆盖粘土料（ 1A）和下游坡面干砌石（ 3D）组成。垫层区水平厚3m，过渡区水平厚4m，下游坡面干砌石厚大于1.0m 。坝体总填筑量297.082 万 m3，大坝基础防渗采用上游固结灌浆和帷幕灌浆相结合。拦河坝工程地质条件：下坝址河流呈近EW 流向，河谷呈“ V”型谷，两岸地形基本对称，坡度约35°～42°。河床冲积层厚3m～6m，两岸覆盖层厚度多在3m～7m 间，但两坝肩和左岸坝轴线下游崩坡积厚度较大，右坝肩厚达10m～16m，左岸崩塌体厚达 20m～34m。坝基主要由 T3ya － 1、T3ya － 2、T3ya － 3、T3ya － 4 及 T3yb － 1 等岩组构成；岩石软硬相间、 硬质岩稍多。 坝址为横向谷， 岩层走向与河床近垂直， 以 60°～90°陡倾下游，局部倒转。下坝址地质构造较复杂，因右岸河边和左岸坝肩各存在一条近顺河向平移断层F13、F14，断层两侧岩性不连续。两岸2/3 坝高（高程865m ）以下至河床段，无全风化层，强风化岩体厚度普遍较小，弱风化岩层下限的埋深：在河床部位为10m～20m，两岸坝顶高程为40m～45m。根据钻孔压水试验资料，透水率 q≤3Lu 相对隔水层顶板埋深，河床部分较浅，为20m～30m，向两岸渐变深，至两岸坝顶高程为45m～50m，在 F14 断层带附近较深形成一强透水带。主要工程量如下表 1 所示。监测仪器设备主要工程量表表 1序号123仪器名称经纬仪测距仪强制对中盘类型Ⅰ级通用型单位台台套数量1161备注第 1 页 共 33 页首部枢纽土建、金属大坝安全监测合同编号：SNJ/C2结构及电气设备安装...
