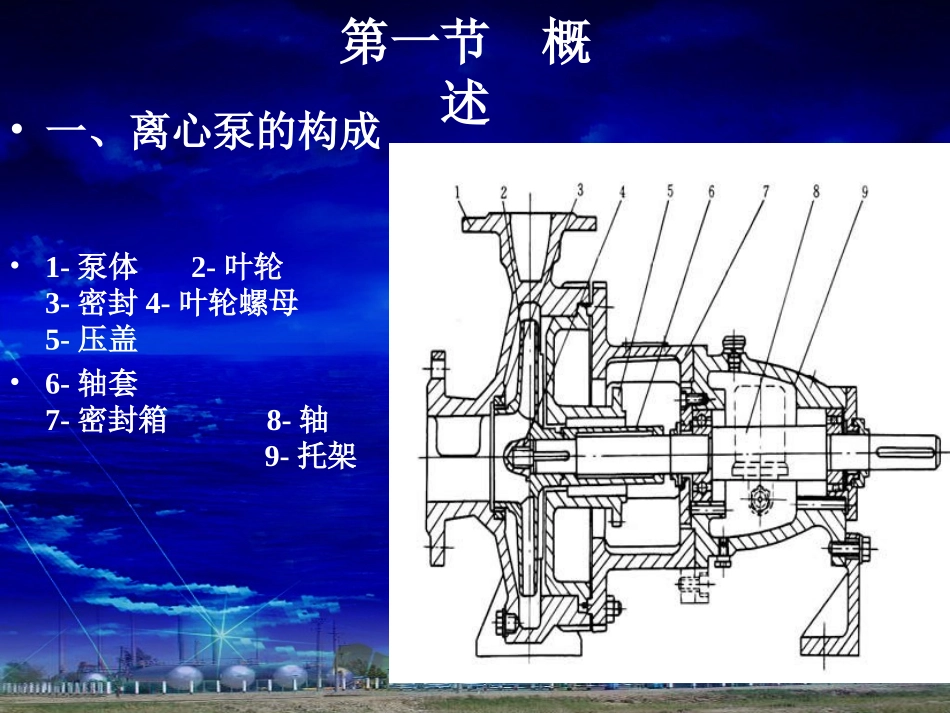

离心泵离心泵•一、概述•二、离心泵的主要零部件•三、离心泵的理论基础•四、离心泵应用特性•五、离心泵的选用及维护第一节概述•一、离心泵的构成•1-泵体2-叶轮3-密封4-叶轮螺母5-压盖•6-轴套7-密封箱8-轴9-托架第一节概述•一、离心泵的构成叶轮：是离心泵的最主要零件。泵流量、扬程和效率都和叶轮的形状、尺寸的大小及表面光洁度有关。叶轮由叶片、前后盖板、轮鼓组成。离心泵叶片的弯曲方向和叶轮的旋转方向相反。叶轮按其结构可分为封闭式、敞开式、半封闭式三种类型。叶轮：是离心泵的最主要零件。泵流量、扬程和效率都和叶轮的形状、尺寸的大小及表面光洁度有关。叶轮由叶片、前后盖板、轮鼓组成。离心泵叶片的弯曲方向和叶轮的旋转方向相反。叶轮按其结构可分为封闭式、敞开式、半封闭式三种类型。一、转动部分一、转动部分泵轴：是将动力机械的能量传给叶轮的主要零件。并把叶轮、联轴器连接在一起，组成泵的转子。泵轴：是将动力机械的能量传给叶轮的主要零件。并把叶轮、联轴器连接在一起，组成泵的转子。轴套：有两种，一种轴套筒，另一种级间套筒或定距套筒。轴套筒是用来保护泵轴，使泵轴不致因腐蚀或磨损而影响其机械强度。级间套筒是在多级泵采用，用它来保护泵轴和固定叶轮的位置。轴套：有两种，一种轴套筒，另一种级间套筒或定距套筒。轴套筒是用来保护泵轴，使泵轴不致因腐蚀或磨损而影响其机械强度。级间套筒是在多级泵采用，用它来保护泵轴和固定叶轮的位置。泵壳的作用是把液体均匀地引入叶轮，并把叶轮甩出的液体速度，把液体的动能转变为压能。能过泵壳可把耦的各固定部件联为一体，组成泵的定子。泵壳的作用是把液体均匀地引入叶轮，并把叶轮甩出的液体速度，把液体的动能转变为压能。能过泵壳可把耦的各固定部件联为一体，组成泵的定子。二、泵壳部分二、泵壳部分泵轴与泵壳之间有间隙，所以会产生漏失。空气也会进入泵内，造成泵不上油。叶轮与泵壳之间要有适当的间隙，配合间隙过小，由于摩擦会造成泵壳与叶轮损坏，经常更换泵壳与时轮是不合理的。因而采用密封装置和防漏失装置起到了保护泵的附件和防漏失的作用。泵轴与泵壳之间有间隙，所以会产生漏失。空气也会进入泵内，造成泵不上油。叶轮与泵壳之间要有适当的间隙，配合间隙过小，由于摩擦会造成泵壳与叶轮损坏，经常更换泵壳与时轮是不合理的。因而采用密封装置和防漏失装置起到了保护泵的附件和防漏失的作用。三、密封部分三、密封部分它们主要用来平衡离主泵运行时产生指向叶轮进口的轴向推动。常用的平衡方法是多级泵采用平衡盘、平衡鼓等，单级叶轮采用双级叶轮，进行自行平衡。它们主要用来平衡离主泵运行时产生指向叶轮进口的轴向推动。常用的平衡方法是多级泵采用平衡盘、平衡鼓等，单级叶轮采用双级叶轮，进行自行平衡。四、平衡部分四、平衡部分轴承主要用来支撑泵轴并减少泵轴旋转时的摩擦阻力。轴承主要用来支撑泵轴并减少泵轴旋转时的摩擦阻力。五、轴承部分五、轴承部分常用的离心泵，多用联轴器直接和电机相连。常用的联轴器为弹性圆柱销联轴器。适用于正反转变化多、频繁、速度高的地方。常用的离心泵，多用联轴器直接和电机相连。常用的联轴器为弹性圆柱销联轴器。适用于正反转变化多、频繁、速度高的地方。六、传动部分六、传动部分•离心泵的主要过流部件有吸水室、叶轮和压水室（蜗壳式）。•吸水室位于叶轮的进水口前面，起到把液体引向叶轮的作用；•压水室主要有螺旋形压水室（蜗壳式）、导叶和空间导叶三种形式；•叶轮是泵的最重要的工作元件，是过流部件的心脏，叶轮由盖板和中间的叶片组成。•第一节概述•一、离心泵的构成•离心泵工作前，先将泵内充满液体，然后启动离心泵，叶轮快速转动，叶轮的叶片驱使液体转动，液体转动时依靠惯性向叶轮外缘流去，同时叶轮从吸入室吸进液体，在这一过程中，叶轮中的液体绕流叶片，在绕流运动中液体作用一升力于叶片，反过来叶片以一个与此升力大小相等、方向相反的力作用于液体，这个力对液体做功，使液体得到能量而流出叶轮，这时液体的动能与压能均增大。•离心泵依靠旋转叶轮对液体的作用把原动机的机械能传递给液...
