20元自制BIOS编程器

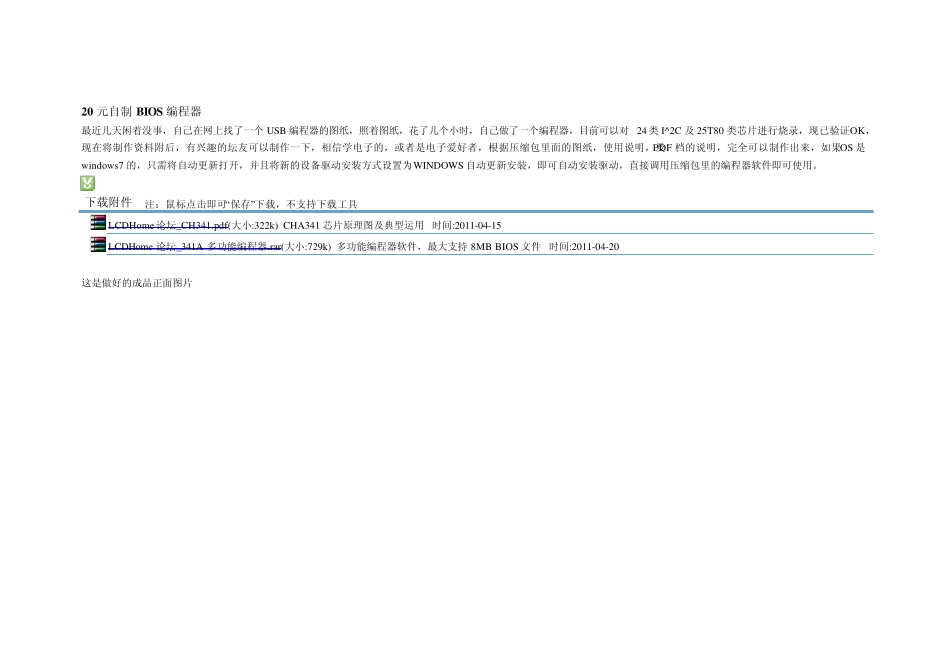

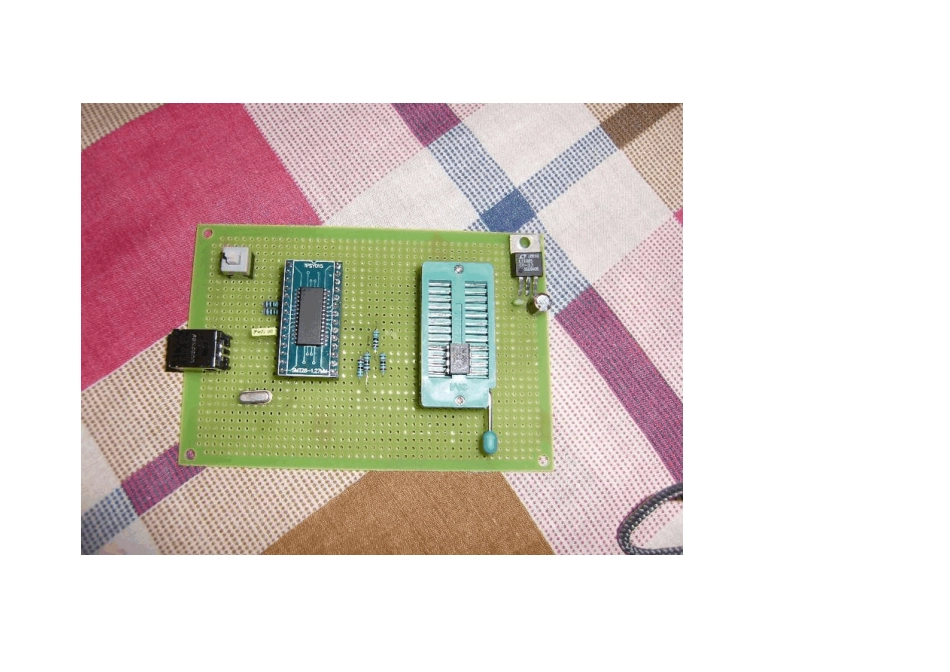

20 元自制BIOS编程器 最近几天闲着没事，自己在网上找了一个USB 编程器的图纸，照着图纸，花了几个小时，自己做了一个编程器，目前可以对24 类I^2C 及25T80 类芯片进行烧录，现已验证OK，现在将制作资料附后，有兴趣的坛友可以制作一下，相信学电子的，或者是电子爱好者，根据压缩包里面的图纸，使用说明，及PDF 档的说明，完全可以制作出来，如果OS 是w indow s7 的，只需将自动更新打开，并且将新的设备驱动安装方式设置为WINDOWS 自动更新安装，即可自动安装驱动，直接调用压缩包里的编程器软件即可使用。 下载附件 注：鼠标点击即可“保存”下载，不支持下载工具 LCDHome论坛_CH341.pdf(大小:322k) CHA341 芯片原理图及典型运用 时间:2011-04-15 LCDHome 论坛_341A 多功能编程器.rar(大小:729k) 多功能编程器软件，最大支持 8MB BIOS 文件 时间:2011-04-20 这是做好的成品正面图片 器材:奥林巴斯 FE-290 [奥林巴斯数码相机] 时间:2010-08-26 快门:1/30 光圈:F/2.7 焦距:4 毫米 感光度:125 有观众发问：现在多数的BIOS 都不是这种直接的芯片，是焊接在主板上的那种，你能烧吗？加菲跟你说，可以的，是这种芯片吗？加上一个转接座就可以了，同样的，24 类的I2C 芯片也是一样的道理。 这是背面的样子，因为是第一次做，考虑不周到是在所难免的，所以还是有几根飞线的... 器材:奥林巴斯 FE-290 [奥林巴斯数码相机] 时间:2010-08-26 快门:1/30 光圈:F/2.7 焦距:4 毫米 感光度:125 根据说明，将USB 线插好，会弹出要求安装新硬件，自动安装肯定是找不到安装路径的，这时需要手动选择安装位置，安装OK 后，打开编程器软件，界面如下： 因为默认没有选择芯片型号及大小 ，所以出现的窗口内容为空，就是下面的全部“FFFFFFFFFFFFFFFFFF” 点击打开，然后选中要烧录的 BIOS 文件（因手头是的 BIOS 芯片为 8 脚系统的 25 系列 1MB 大小芯片，故选中ASU S P5Q 的 BIOS 文件，选中后窗口内容变为 P5Q BIOS 内容） 点击写入，呵呵，进度条动了，开始喽！！ 写入完成后，再点击一次校对，呵呵，怎么样？内容一致就说明烧录O K 了，呵呵。 这个编程器上面还有一个开关的，具体实现的功能为按下时，将USB 编程器变为USB-RS232 口功能，此时编程器就作为一个刷机小板输出TX RX 信号，这两个信号很有用的，不是吗？（注：当开关按下时，需将编程器断开，然后再重新连接电脑，...
