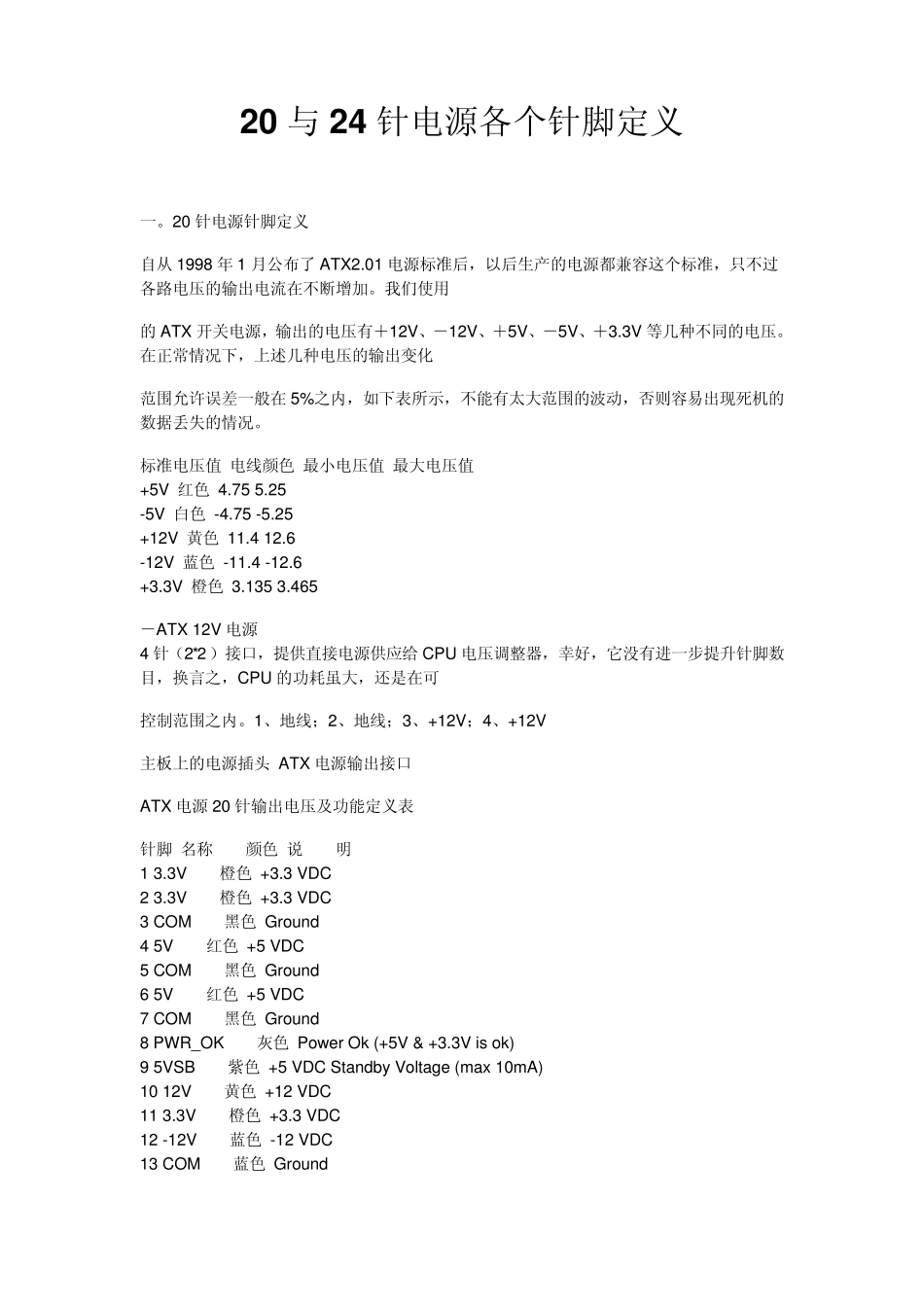

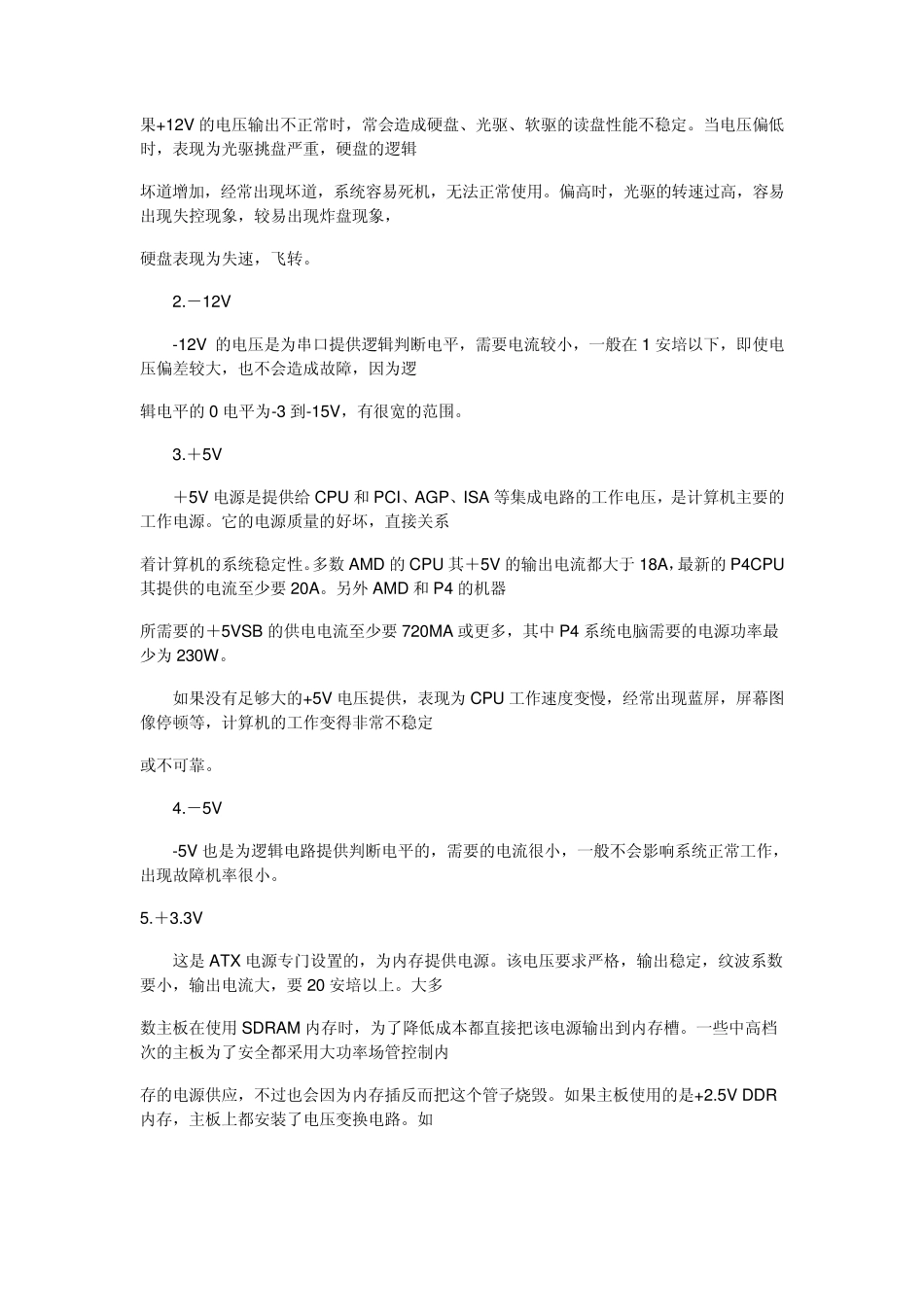

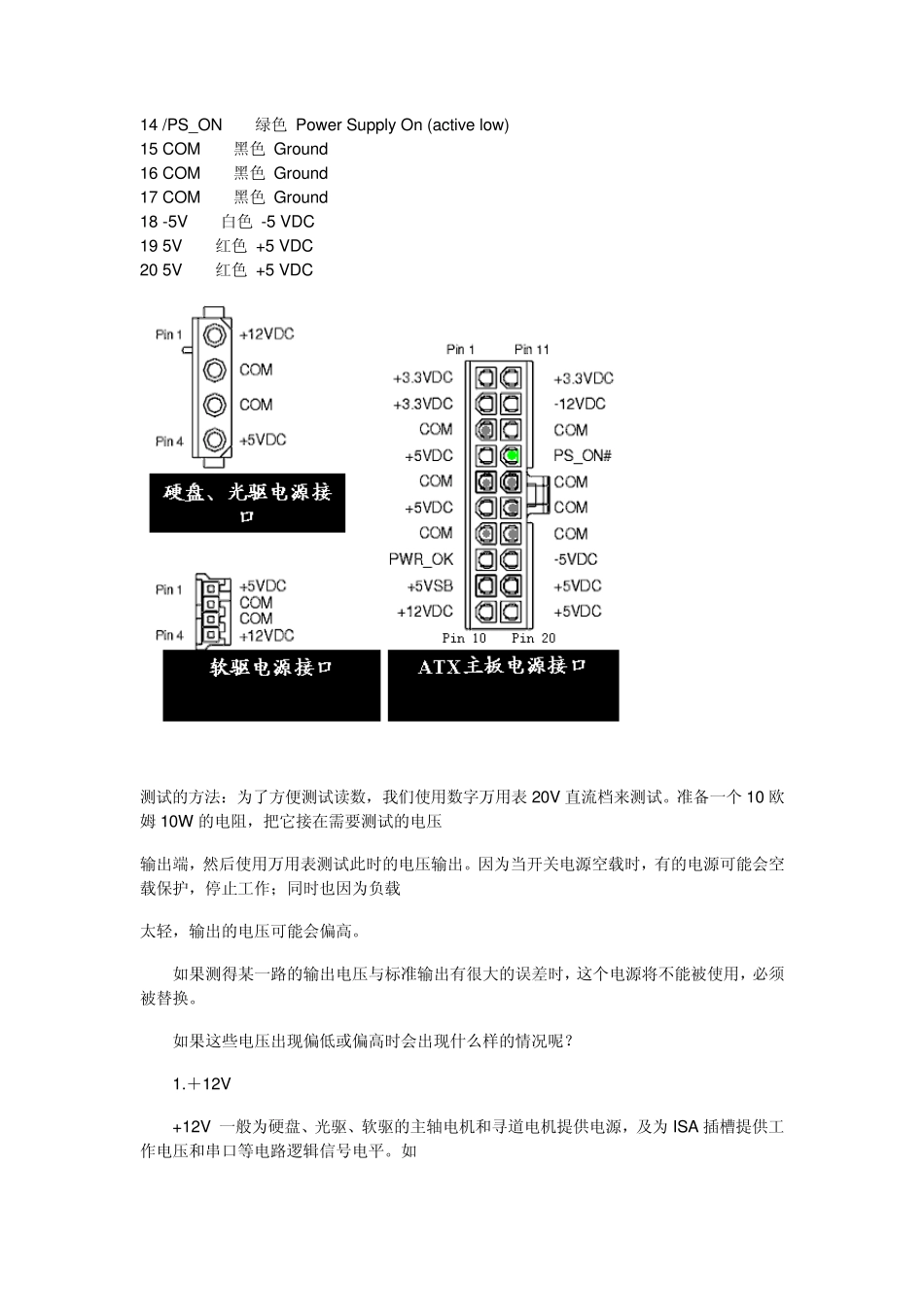

2 0 与2 4 针电源各个针脚定义 一。20 针电源针脚定义 自从1998 年1 月公布了ATX2.01 电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。我们使用 的ATX 开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V 等几种不同的电压。在正常情况下，上述几种电压的输出变化 范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。 标准电压值 电线颜色 最小电压值 最大电压值 +5V 红色 4.75 5.25 -5V 白色 -4.75 -5.25 +12V 黄色 11.4 12.6 -12V 蓝色 -11.4 -12.6 +3.3V 橙色 3.135 3.465 －ATX 12V 电源 4 针（2*2）接口，提供直接电源供应给 CPU 电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU 的功耗虽大，还是在可 控制范围之内。1、地线；2、地线；3、+12V；4、+12V 主板上的电源插头 ATX 电源输出接口 ATX 电源20 针输出电压及功能定义表 针脚 名称 颜色 说 明 1 3.3V 橙色 +3.3 VDC 2 3.3V 橙色 +3.3 VDC 3 COM 黑色 Ground 4 5V 红色 +5 VDC 5 COM 黑色 Ground 6 5V 红色 +5 VDC 7 COM 黑色 Ground 8 PWR_OK 灰色 Power Ok (+5V & +3.3V is ok) 9 5VSB 紫色 +5 VDC Standby Voltage (max 10mA) 10 12V 黄色 +12 VDC 11 3.3V 橙色 +3.3 VDC 12 -12V 蓝色 -12 VDC 13 COM 蓝色 Ground 14 /PS_ON 绿色 Power Supply On (active low) 15 COM 黑色 Ground 16 COM 黑色 Ground 17 COM 黑色 Ground 18 -5V 白色 -5 VDC 19 5V 红色 +5 VDC 20 5V 红色 +5 VDC 测试的方法：为了方便测试读数，我们使用数字万用表20V 直流档来测试。准备一个10 欧姆10W 的电阻，把它接在需要测试的电压 输出端，然后使用万用表测试此时的电压输出。因为当开关电源空载时，有的电源可能会空载保护，停止工作；同时也因为负载 太轻，输出的电压可能会偏高。 如果测得某一路的输出电压与标准输出有很大的误差时，这个电源将不能被使用，必须被替换。 如果这些电压出现偏低或偏高时会出现什么样的情况呢？ 1.＋12V +12V 一般为硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA 插槽提供工作电压和串口等电路逻辑信号电平。如 果+12V 的电压输出不正常时，常会造成硬盘、光驱、软驱的读...
