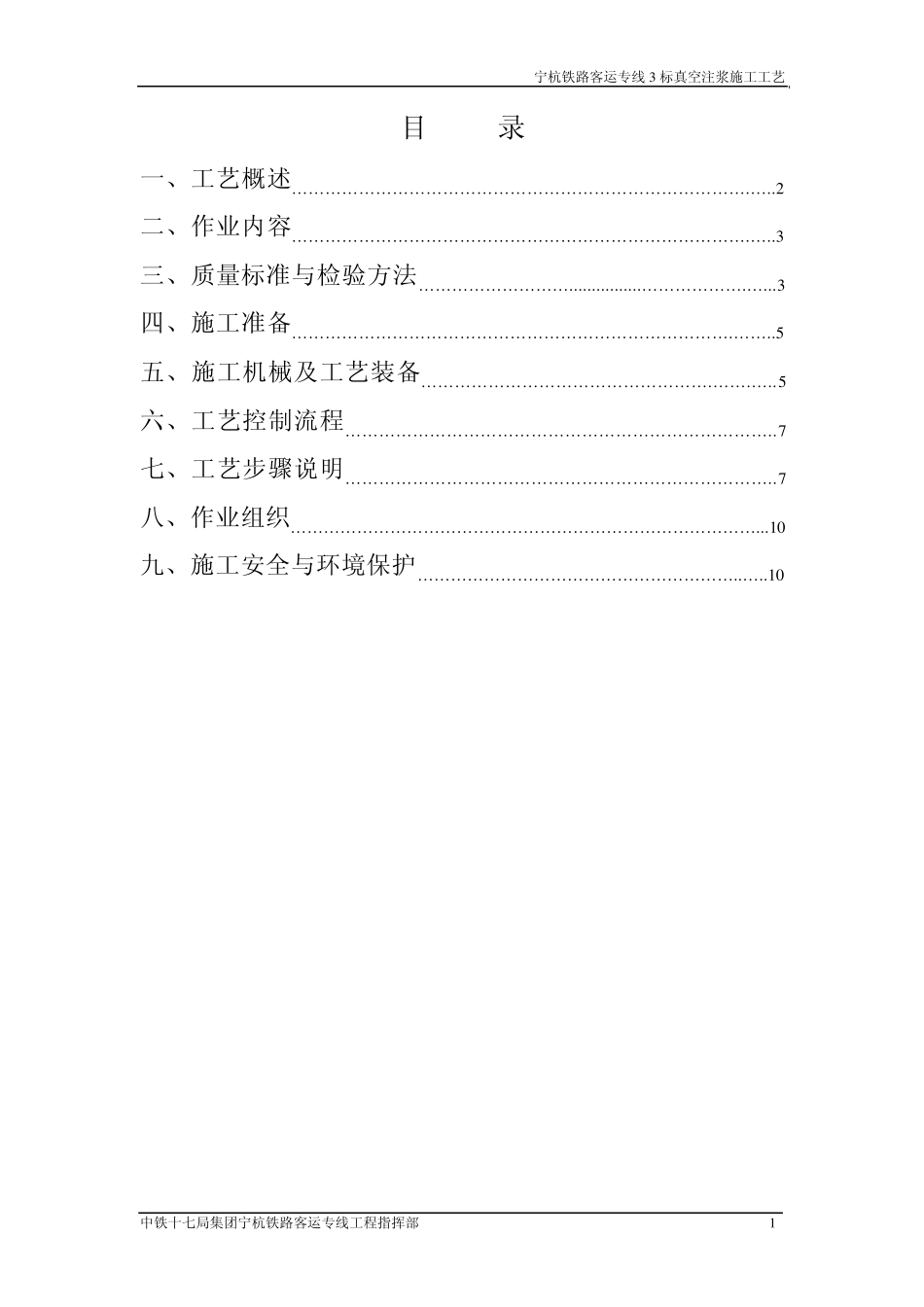

宁杭铁路客运专线3 标真空注浆施工工艺 中铁十七局集团宁杭铁路客运专线工程指挥部 1 目 录 一、工艺概述… … … … … … … … … … … … … … … … … … … … … … … … … … … .… ..2 二、作业内容… … … … … … … … … … … … … … … … … … … … … … … … … … … .… ..3 三、质量标准与检验方法… … … … … … … … … ................… … … … … … .… ...3 四、施工准备… … … … … … … … … … … … … … … … … … … … … … … … … … .… … ..5 五、施工机械及工艺装备… … … … … … … … … … … … … … … … … .… … .… ..5 六、工艺控制流程… … … … … … … … … … … … … … … … … … … … … … … … … ..7 七、工艺步骤说明… … … … … … … … … … … … … … … … … … … … … … … … … ..7 八、作业组织… … … … … … … … … … … … … … … … … … … … … … … … … … … … ...10 九、施工安全与环境保护… … … … … … … … … … … … … … … … … … … ..… ..10 宁杭铁路客运专线3 标真空注浆施工工艺 中铁十七局集团宁杭铁路客运专线工程指挥部 2 一、 工艺概述 本工艺适用于后张梁预应力体系的孔道成孔(波纹管)及真空辅助压浆施工. 预应力筋孔道可由灌筑在混凝土中的金属波纹管或高密度聚乙烯波纹管制成. 真空辅助压浆是在传统压浆基础上将孔道系统封闭,一端用真空机将孔道内 80%以上的空气抽出,并保证孔道真空度在 80%左右(真空压力表-0.08mpa),同时压浆端压入水胶比为 0.3~0.35的水泥浆.当水泥浆从抽真空端流出且稠度与压浆端基本相同,再经过特定的位置排浆(排水及微沫浆)和保压措施,保证孔道内水泥浆体饱满.真空压浆原理见图 NHZQ-3-桥 21-1。 图 NHZQ-3-桥 21-1 真空压浆原理图 真空压浆工艺特点 1. 能保证孔道压浆的均匀性,形成一个密实,不透水的保护屋,消除孔隙,有效提高预应力筋的防腐蚀性能,从而提高结构的安全性能和耐久性. 2. 可以消除普通压浆法引起的气泡.同时,孔道中残留的水份在接近真空的情况下...
