220kV变电站工程试运行方案

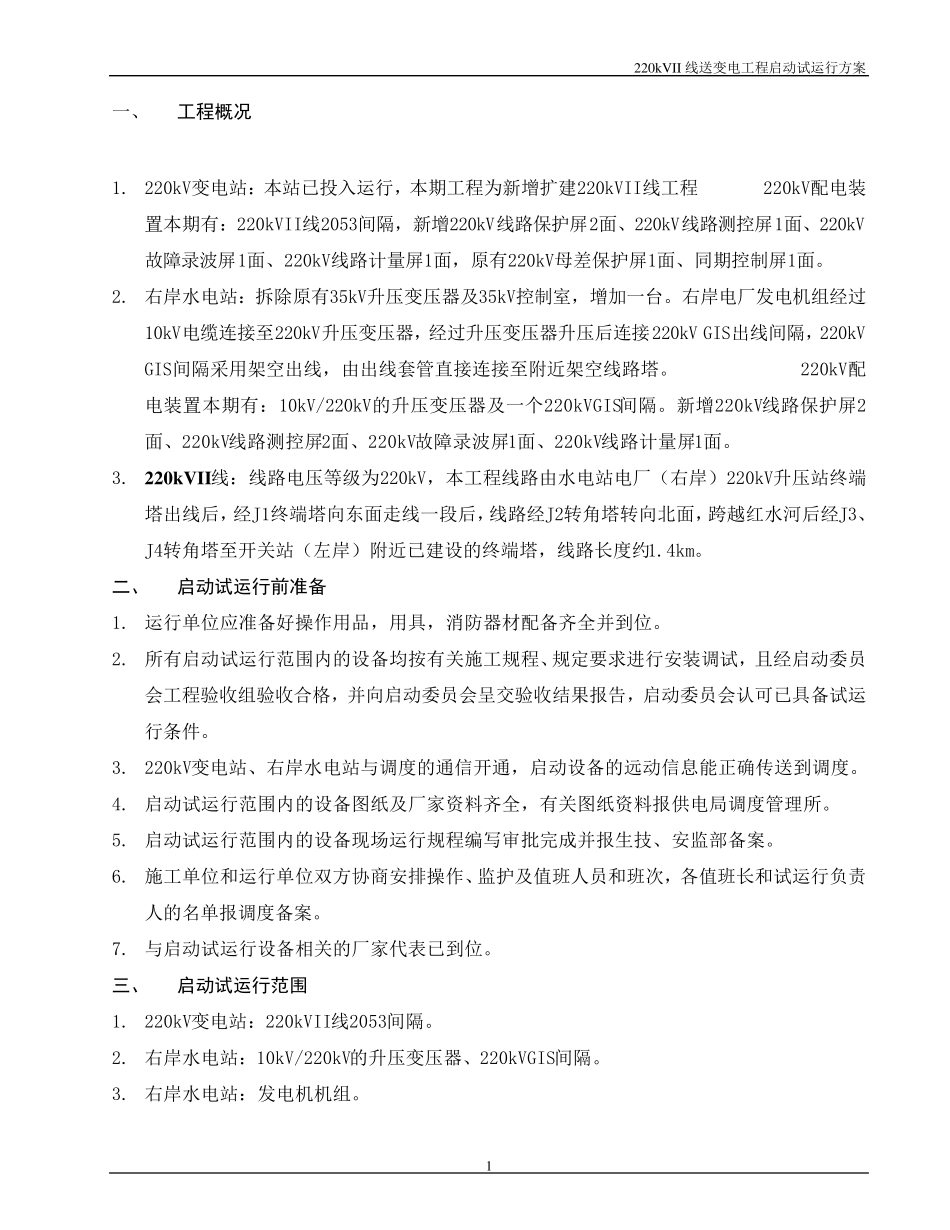

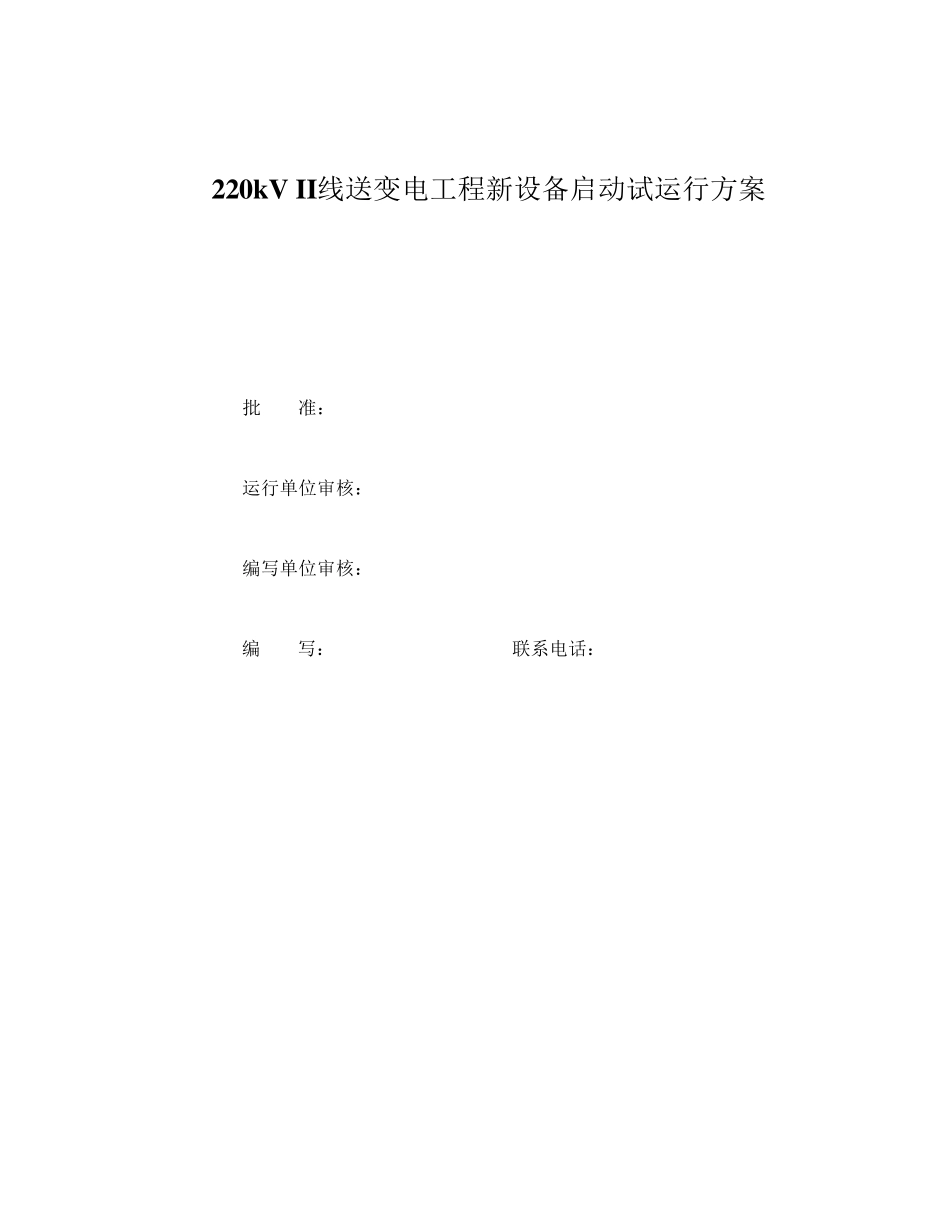

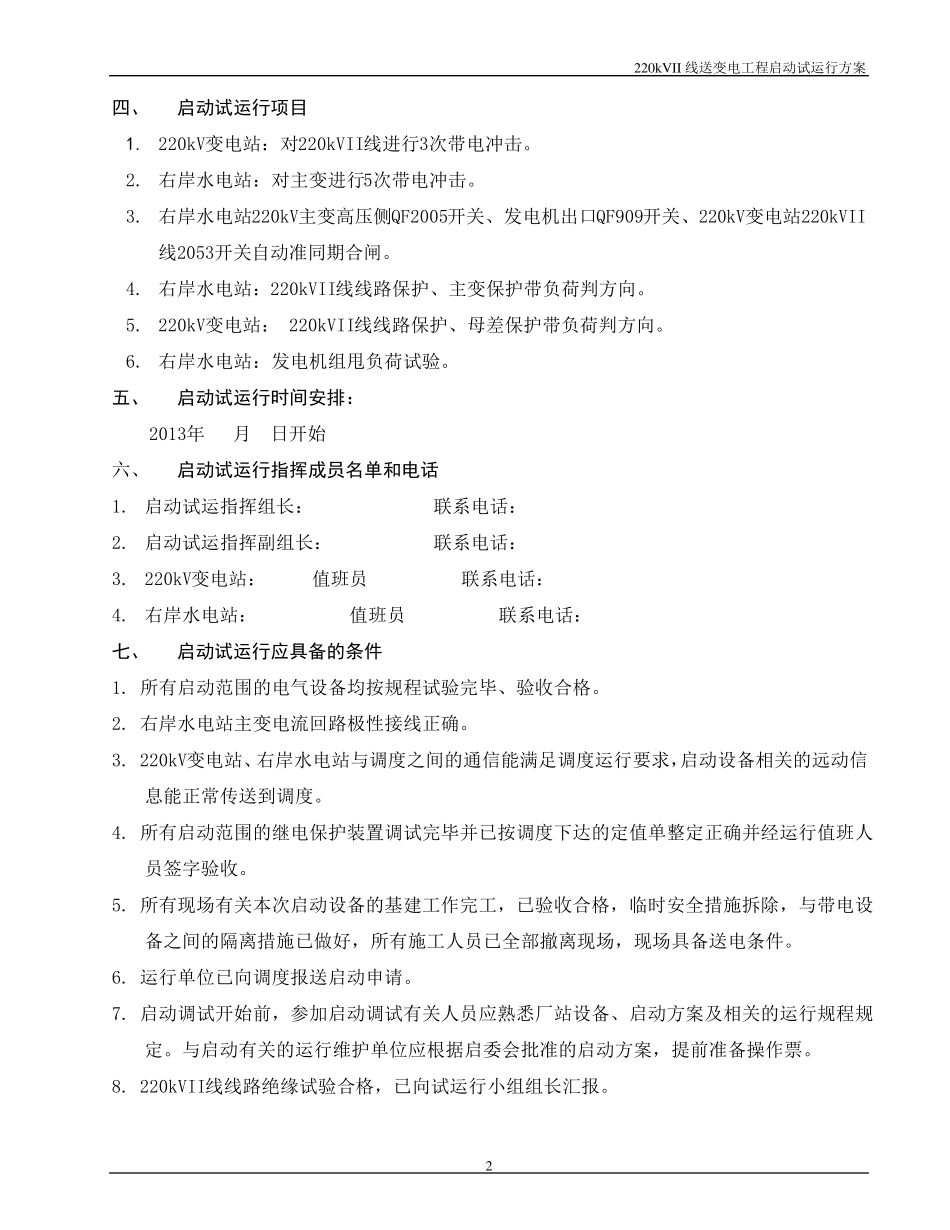

220kV II线送变电工程新设备启动试运行方案 批 准： 运行单位审核： 编写单位审核： 编 写： 联系电话： 220kVII 线送变电工程启动试运行方案 1 一、 工程概况 1. 220kV变电站：本站已投入运行，本期工程为新增扩建220kVII线工程 220kV配电装置本期有：220kVII线2053间隔，新增220kV线路保护屏2面、220kV线路测控屏1面、220kV故障录波屏1面、220kV线路计量屏1面，原有220kV母差保护屏1面、同期控制屏1面。 2. 右岸水电站：拆除原有35kV升压变压器及35kV控制室，增加一台。右岸电厂发电机组经过10kV电缆连接至220kV升压变压器，经过升压变压器升压后连接220kV GIS出线间隔，220kV GIS间隔采用架空出线，由出线套管直接连接至附近架空线路塔。 220kV配电装置本期有：10kV/220kV的升压变压器及一个220kVGIS间隔。新增220kV线路保护屏2面、220kV线路测控屏2面、220kV故障录波屏1面、220kV线路计量屏1面。 3. 220kVII线：线路电压等级为220kV，本工程线路由水电站电厂（右岸）220kV升压站终端塔出线后，经J1终端塔向东面走线一段后，线路经J2转角塔转向北面，跨越红水河后经J3、J4转角塔至开关站（左岸）附近已建设的终端塔，线路长度约1.4km。 二、 启动试运行前准备 1. 运行单位应准备好操作用品，用具，消防器材配备齐全并到位。 2. 所有启动试运行范围内的设备均按有关施工规程、规定要求进行安装调试，且经启动委员会工程验收组验收合格，并向启动委员会呈交验收结果报告，启动委员会认可 已具备试运行条 件 。 3. 220kV变电站、右岸水电站与 调度的通 信 开通 ，启动设备的远 动信 息 能 正 确 传 送到调度。 4. 启动试运行范围内的设备图 纸 及厂家 资 料 齐全，有关图 纸 资 料 报供 电局 调度管理 所。 5. 启动试运行范围内的设备现 场 运行规程编 写 审 批 完 成 并报生 技 、安监 部 备案。 6. 施工单位和 运行单位双 方协 商 安排 操作、监 护及值 班 人 员和 班 次 ，各 值 班 长和 试运行负 责人 的名 单报调度备案。 7. 与 启动试运行设备相 关的厂家 代 表 已到位。 三、 启动试运行范围 1. 220kV变电站：220kVII线2053间隔。 2. 右岸水电站：10kV/220kV的升压变压器、220kVGIS间隔。 3. 右岸水电站：发电机机组。 220kVII 线送变电工程启动试运行方案 2 四、 启动试运行项目 1. 220kV变电站：对220kVII线进行3...
