220kV变电站高压试验方案

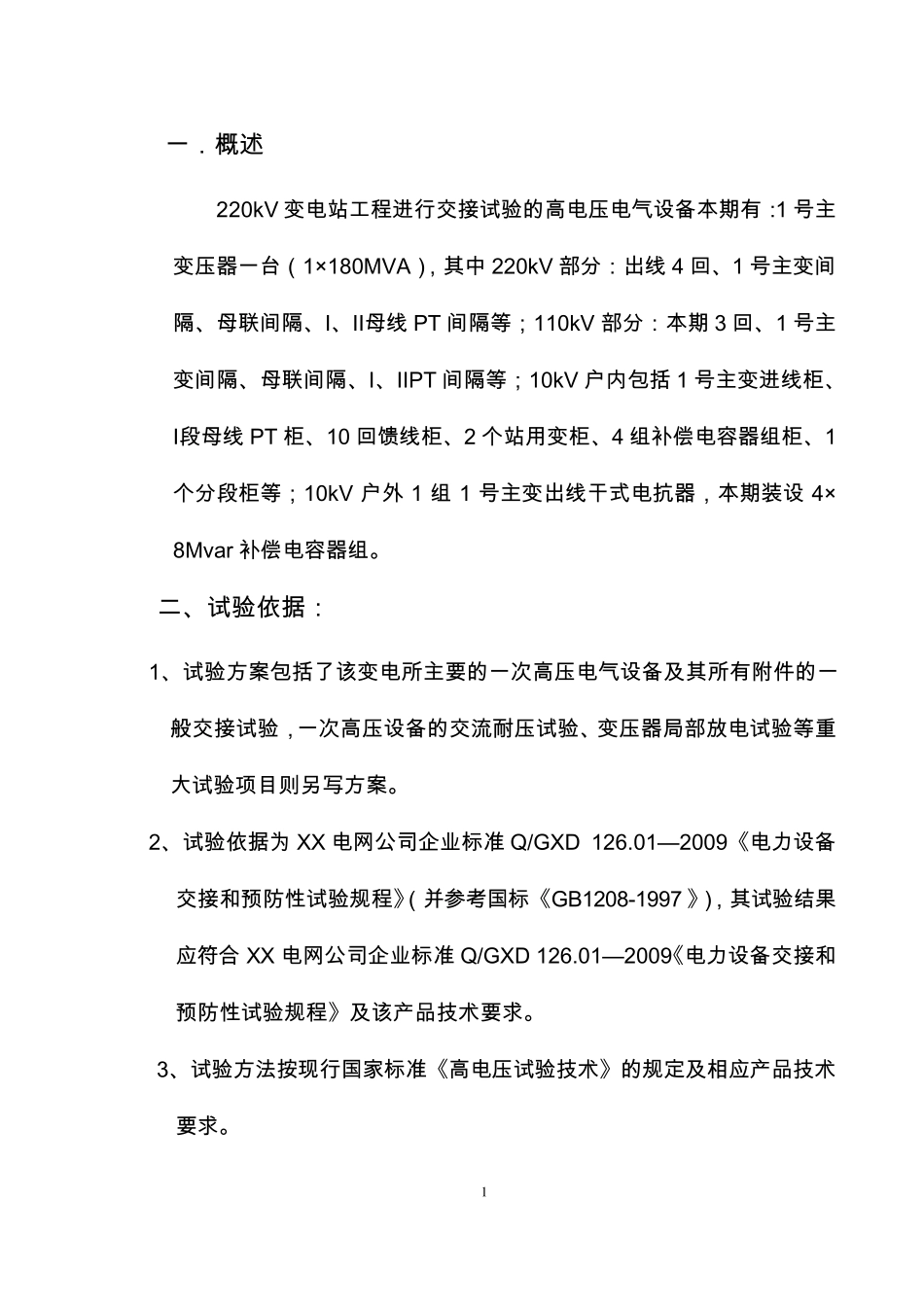

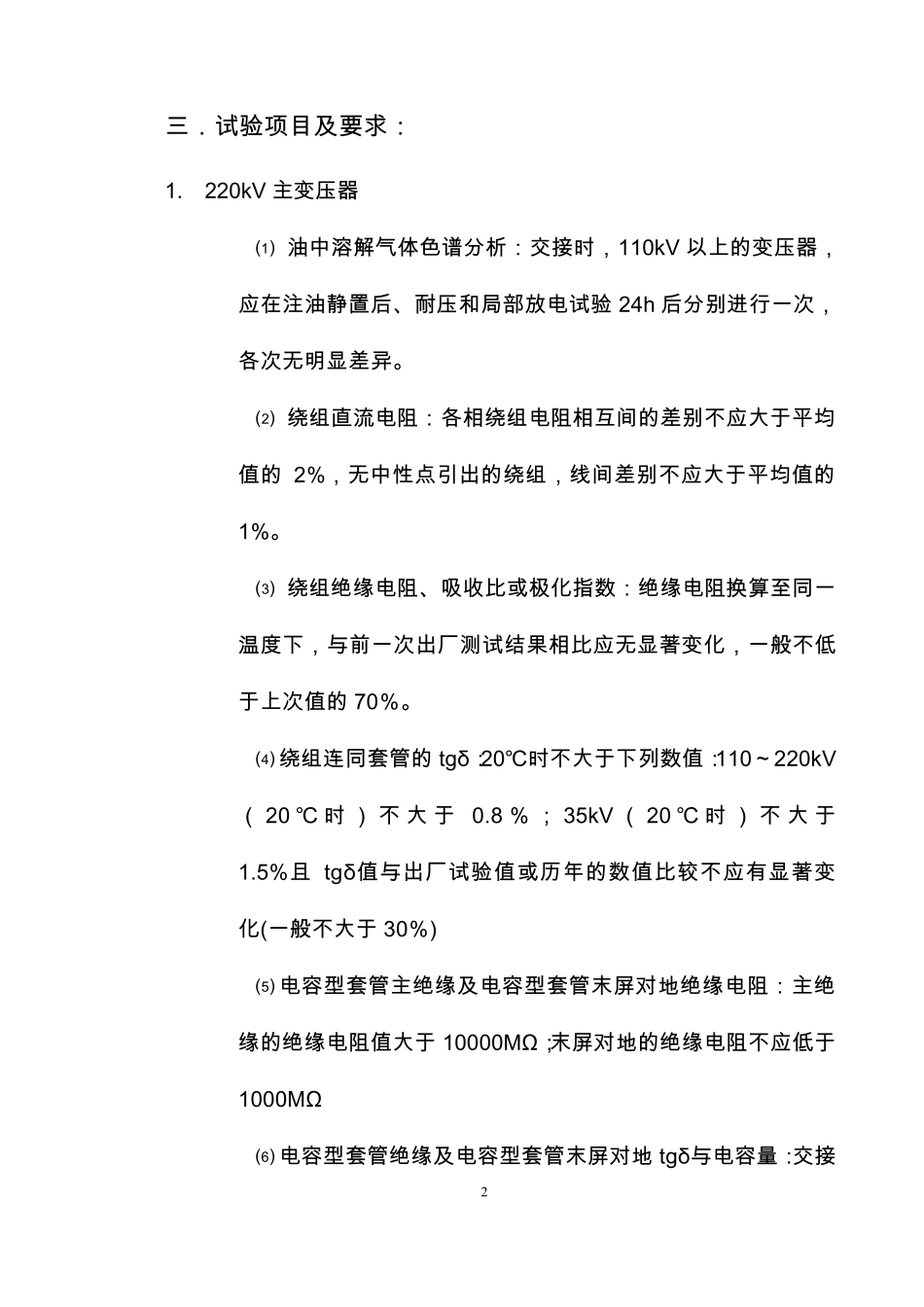

乌 东 德 施 工 区 左 岸 水 厂 高压电气 设备试验方案 批 准： . 审 核： . 编 写： . 2014 年 11 月 7 日 1 一．概述 220kV 变电站工程进行交接试验的高电压电气设备本期有：1 号主变压器一台（1×180MVA），其中 220kV 部分：出线 4 回、1 号主变间隔、母联间隔、Ⅰ、Ⅱ母线 PT 间隔等 ； 110kV 部分：本期 3 回、1 号主变间隔、母联间隔、Ⅰ、ⅡPT 间隔等 ； 10kV 户 内 包 括 1 号主变进线柜 、Ⅰ段 母线 PT 柜 、10 回馈 线柜 、2 个 站用 变柜 、4 组 补 偿 电容 器组 柜 、1个 分段 柜 等 ； 10kV 户 外 1 组 1 号主变出线干 式 电抗 器，本期装 设 4×8Mvar 补 偿 电容 器组 。 二 、试验依 据 ： 1、试验方 案 包 括 了 该 变电所 主要 的一次 高压电气设备及 其所 有附 件 的一般 交接试验，一次 高压设备的交流 耐 压试验、变压器局 部放 电试验等 重大 试验项 目 则 另 写 方 案 。 2、试验依 据 为 XX 电网 公 司 企 业 标 准 Q/GXD 126.01— 2009《 电力 设备交接和 预 防 性 试验规 程》（并 参 考 国 标 《 GB1208-1997 》），其试验结 果应 符 合 XX 电网 公 司 企 业 标 准 Q/GXD 126.01— 2009《 电力 设备交接和预 防 性 试验规 程》 及 该 产 品 技 术 要 求 。 3、试验方 法 按 现 行国 家 标 准 《 高电压试验技 术 》 的规 定及 相应 产 品 技 术要 求 。 2 三．试验项目及要求： 1. 220kV 主变压器 ⑴ 油中溶解气体色谱分析：交接时，110kV 以上的变压器，应在注油静置后、耐压和局部放电试验 24h 后分别进行一次，各次无明显差异。 ⑵ 绕组直流电阻：各相绕组电阻相互间的差别不应大于平均值的 2%，无中性点引出的绕组，线间差别不应大于平均值的1%。 ⑶ 绕组绝缘电阻、吸收比或极化指数：绝缘电阻换算至同一温度下，与前一次出厂测试结果相比应无显著变化，一般不低于上次值的 70％。 ⑷ 绕组连同套管的 tgδ：20℃时不大于下列数值：110～220kV（ 20 ℃ 时 ） 不 大 于 0.8 ％ ； 35kV （ 20 ℃ 时 ） 不 大 于 1.5%且 tgδ值与出厂试验值或历年的数值比较不应有显著变化(一般不大于 30％) ⑸ 电容型套管主绝缘及电容型套管末屏对地绝缘电阻：主绝缘的...
