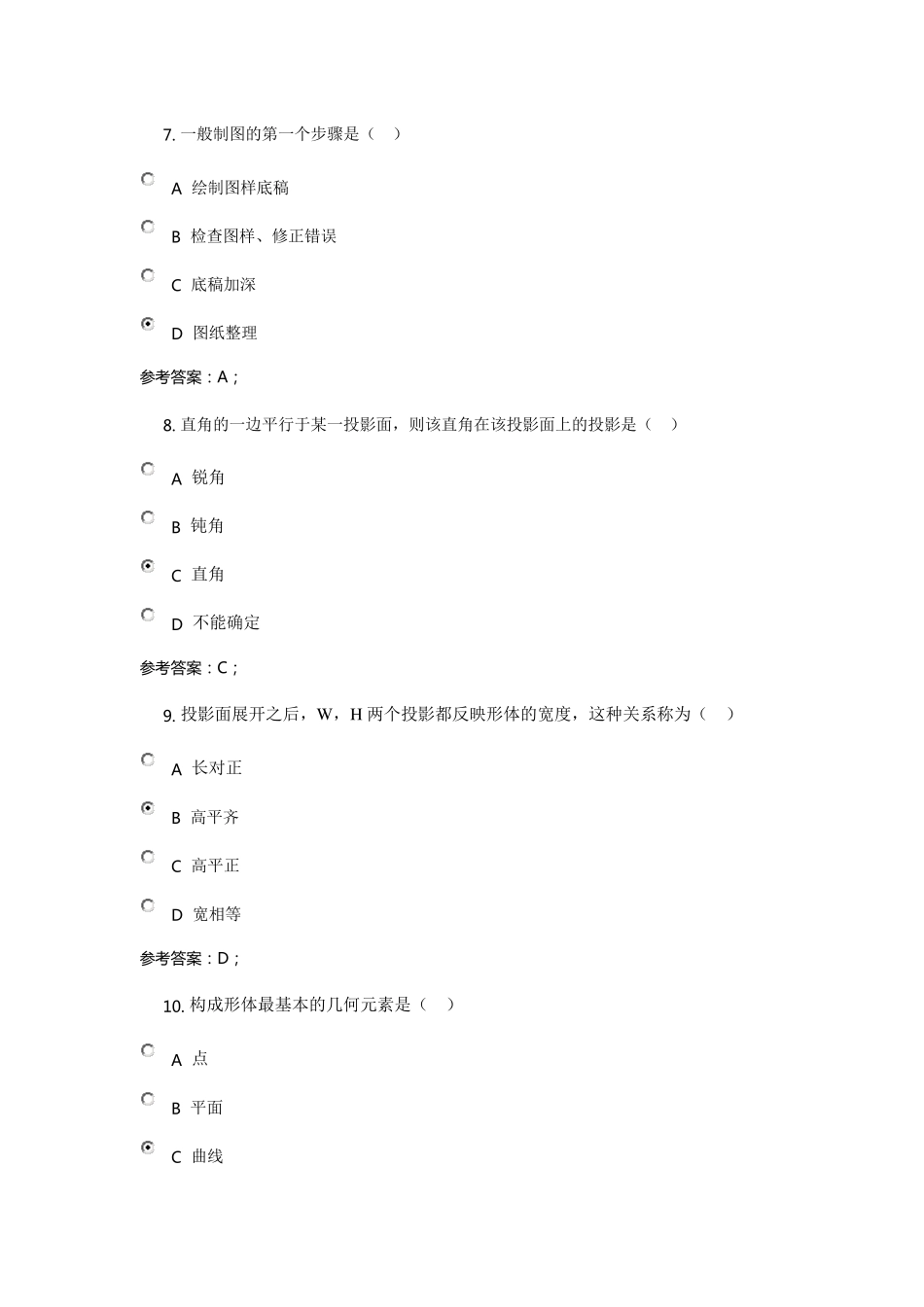

建 筑 制 图 基 础 A-0001 B-0001 C-0001 D-0004 建 筑 制 图 基 础 A-0001 客 观 题 基 础 知 识 选 择 题 （ 共 10 题 ，共 20 分） 1. H 面是指（ ） A 水平投影面 B 侧立投影面 C 正立投影面 D 剖切投影面 参考答案：A； 2. 由相互平行的投射线所产生的投影称为（ ） A 中心投影 B 平行投影 C 垂直投影 D 正投影 参考答案：B； 3. 点的正投影仍然是点，直线的正投影一般仍为直线（特殊情况例外），平面的正投影一般仍为原空间几何形状的平面（特殊情况例外），这种性质称为正投影的（ ） A 同素性 B 从属性 C 定比性 D 平行性 参考答案：A； 4. 投影法中规定，空间点在H面的投影选用字母时应（ ） A 大写字母 B 小写字母 C 右上角加一撇的小写字母 D 右上角加两撇的小写字母 参考答案：B； 5. 在制图中，把光源称为（ ） A 投影中心 B 投影线 C 投影面 D 投影法 参考答案：A； 6. 图纸的幅面的简称是（ ） A 图幅 B 图框 C 标题栏 D 会签栏 参考答案：A； 7. 一般制图的第一个步骤是（ ） A 绘制图样底稿 B 检查图样、修正错误 C 底稿加深 D 图纸整理 参考答案：A； 8. 直角的一边平行于某一投影面，则该直角在该投影面上的投影是（ ） A 锐角 B 钝角 C 直角 D 不能确定 参考答案：C； 9. 投影面展开之后，W ，H 两个投影都反映形体的宽度，这种关系称为（ ） A 长对正 B 高平齐 C 高平正 D 宽相等 参考答案：D； 10. 构成形体最基本的几何元素是（ ） A 点 B 平面 C 曲线 D 直线 参考答案：A； 读 图 选 择 题 （ 共 20 题 ，共 80 分） 1. 在图1 中，C 点W 面的重影点是（ ）。 A A 点 B B 点 C C 点 D D 点 参考答案：D； 2. 图7 给出了物体的侧面投影图和水平投影图，则其立面投影图应为（ ） A B C D 参考答案：C； 3. 图1 2 给出了物体的轴侧图，则物体侧面投影图正确的一项是（ ） A B C D 参考答案：C； 4. 在图3 中，在B 点左方的点有（ ）个。 A 1 B 2 C 3 D 4 参考答案：A； 5. 在图10 中三角形ABC 内取一点 D，使其距 H 面 15mm，距 V 面 20mm，下列各图正确的一项是（ ） A B C D 参考答案：B； 6. 在图1 中，与投影面V 平行的直线有（ ）条。 A 1 B 2 C 3 D 4...
