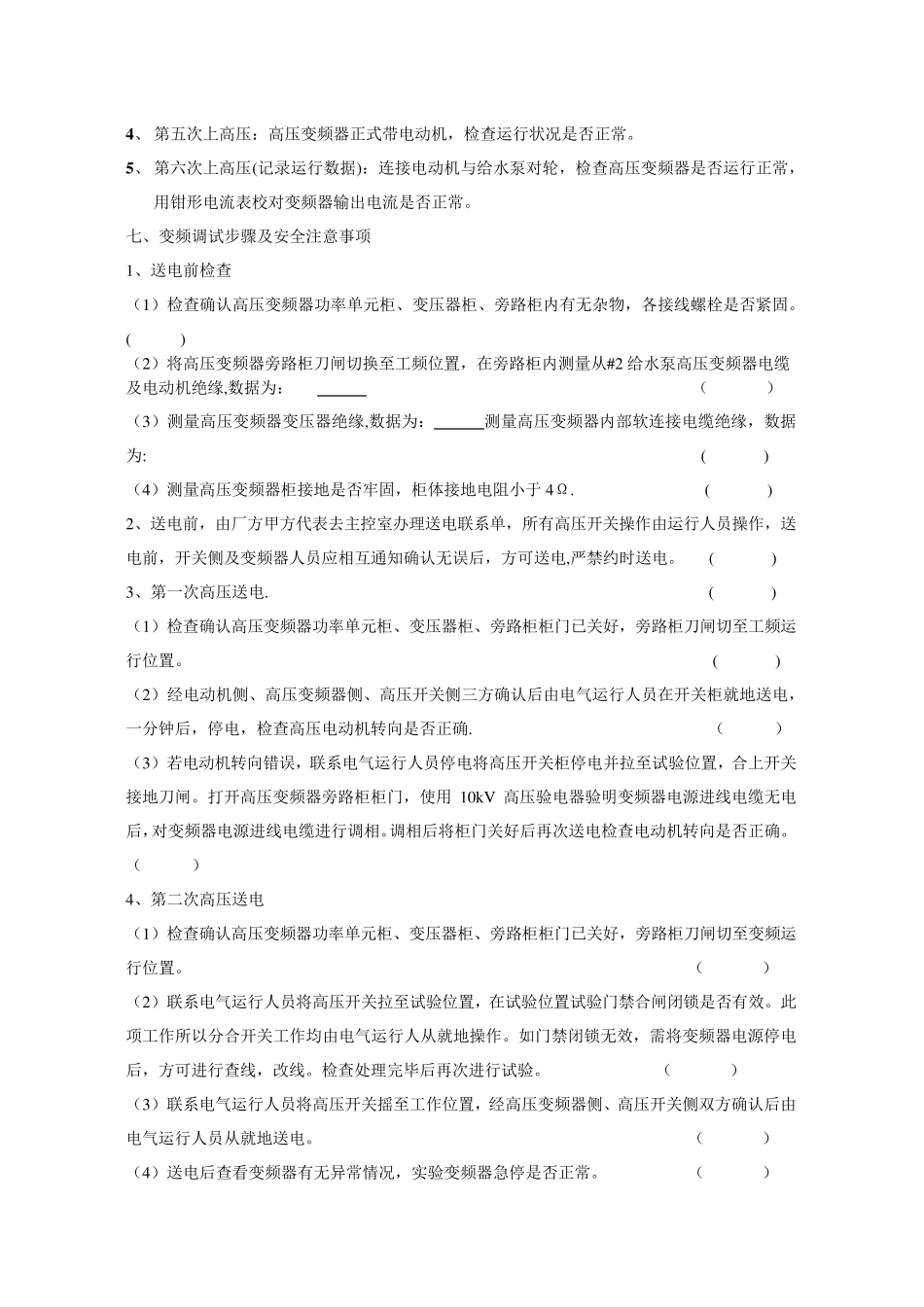

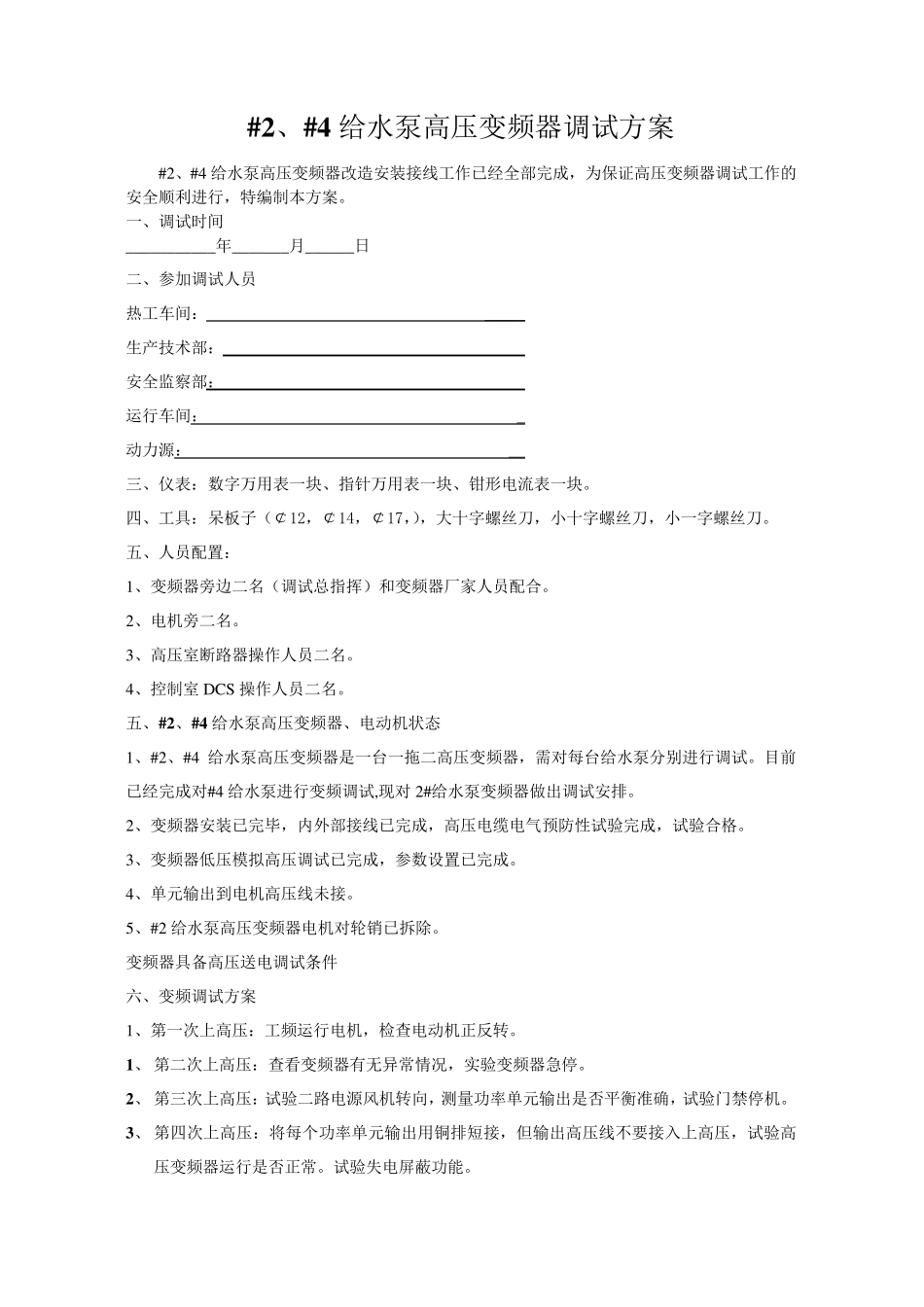

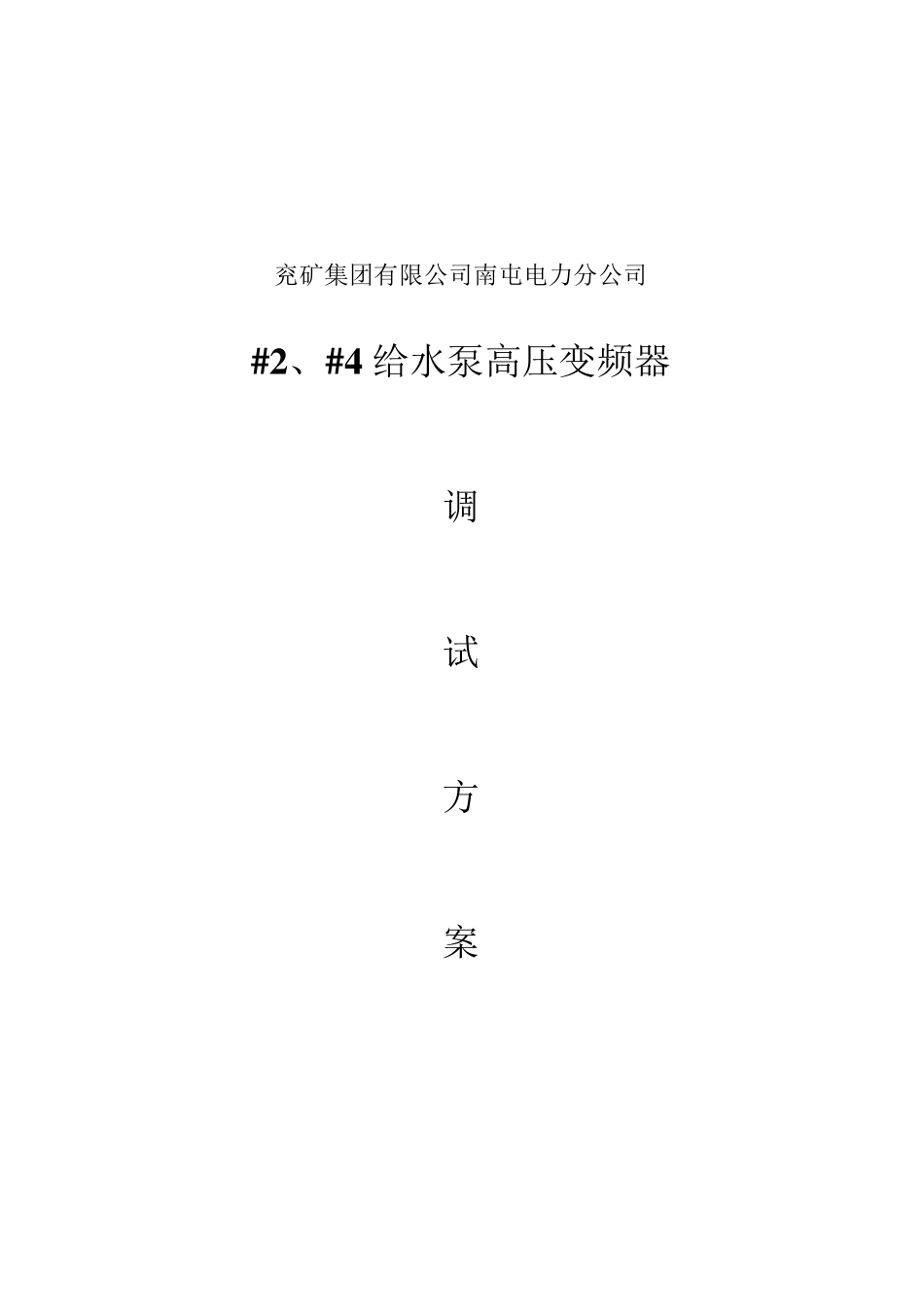

兖矿集团有限公司南屯电力分公司 # 2 、# 4 给水泵高压变频器 调 试 方 案 # 2 、# 4 给水泵高压变频器调试方案 #2、#4 给水泵高压变频器改造安装接线工作已经全部完成，为保证高压变频器调试工作的安全顺利进行，特编制本方案。 一、调试时间 ___________年_______月______日 二、参加调试人员 热工车间： _____ 生产技术部： 安全监察部： 运行车间： _ 动力源： __ 三、仪表：数字万用表一块、指针万用表一块、钳形电流表一块。 四、工具：呆板子（￠12，￠14，￠17，），大十字螺丝刀，小十字螺丝刀，小一字螺丝刀。 五、人员配置： 1、变频器旁边二名（调试总指挥）和变频器厂家人员配合。 2、电机旁二名。 3、高压室断路器操作人员二名。 4、控制室 DCS 操作人员二名。 五、# 2 、# 4 给水泵高压变频器、电动机状态 1、#2、#4 给水泵高压变频器是一台一拖二高压变频器，需对每台给水泵分别进行调试。目前已经完成对#4 给水泵进行变频调试,现对 2#给水泵变频器做出调试安排。 2、变频器安装已完毕，内外部接线已完成，高压电缆电气预防性试验完成，试验合格。 3、变频器低压模拟高压调试已完成，参数设置已完成。 4、单元输出到电机高压线未接。 5、#2 给水泵高压变频器电机对轮销已拆除。 变频器具备高压送电调试条件 六、变频调试方案 1、第一次上高压：工频运行电机，检查电动机正反转。 1 、 第二次上高压：查看变频器有无异常情况，实验变频器急停。 2 、 第三次上高压：试验二路电源风机转向，测量功率单元输出是否平衡准确，试验门禁停机。 3 、 第四次上高压：将每个功率单元输出用铜排短接，但输出高压线不要接入上高压，试验高压变频器运行是否正常。试验失电屏蔽功能。 4 、 第五次上高压：高压变频器正式带电动机，检查运行状况是否正常。 5 、 第六次上高压(记录运行数据)：连接电动机与给水泵对轮，检查高压变频器是否运行正常，用钳形电流表校对变频器输出电流是否正常。 七、变频调试步骤及安全注意事项 1、送电前检查 （1）检查确认高压变频器功率单元柜、变压器柜、旁路柜内有无杂物，各接线螺栓是否紧固。 ( ) （2）将高压变频器旁路柜刀闸切换至工频位置，在旁路柜内测量从#2 给水泵高压变频器电缆及电动机绝缘,数据为： （ ） （3）测量高压变频器变压器绝缘,数据为： 测量高压变频器内部软连接电缆绝缘，数据为: ( ) （4）测量高压...
