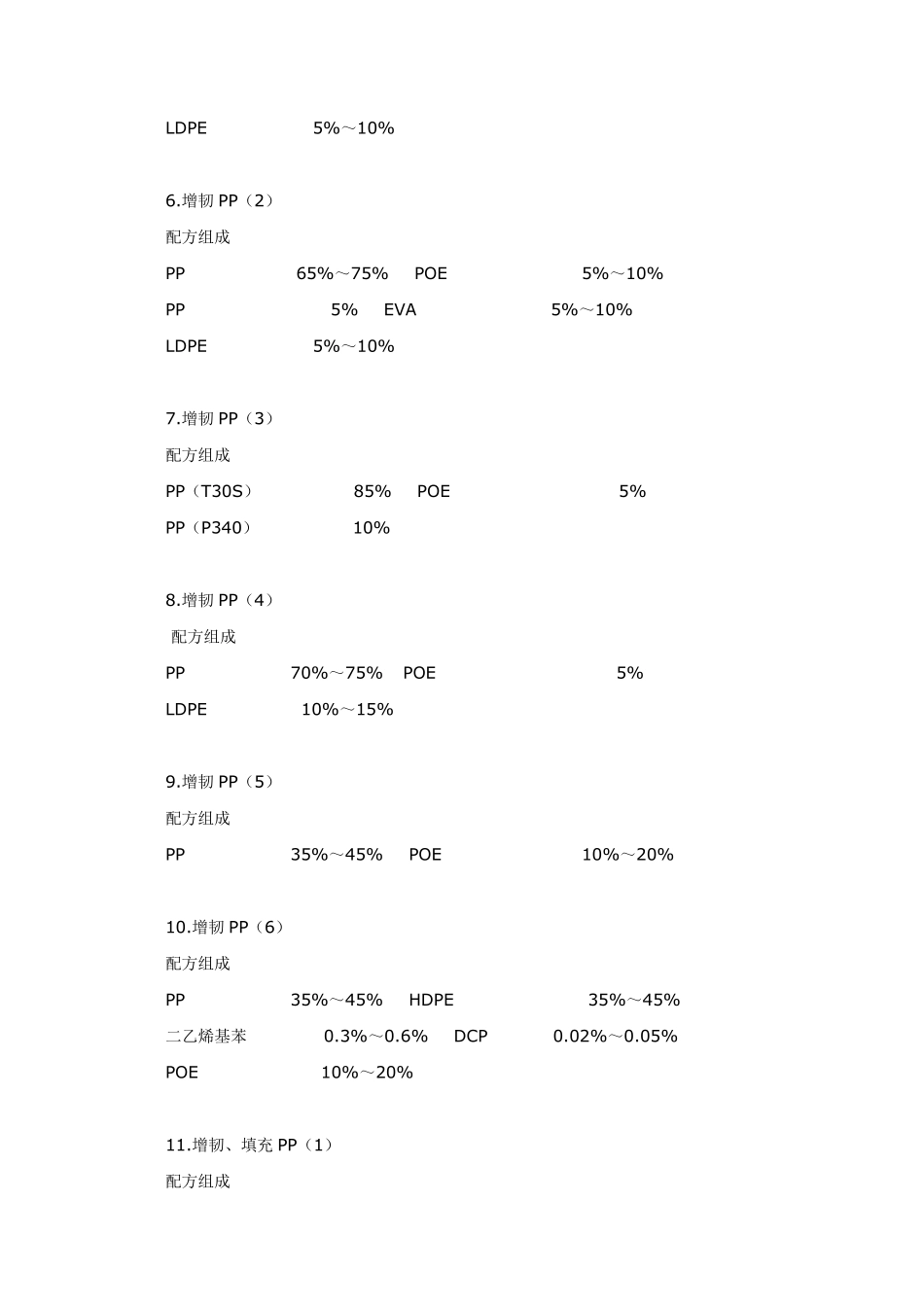

1.EVA 增韧PP 配方组成（质量份） PP（2401） 70 EVA（VA15%） 30 相关性能 缺口冲击强度483J/m ，比纯PP 提高12 倍；拉伸弹性摸量640MPa，比PP/EPDM（70/30）高1.8 倍。 2.PP/EVA/CaCO3 增韧体系 配方组成（质量份） PP 100 CaCO3 30 EVA（VA15%） 20 石蜡 2 HDPE 10 抗氧剂 1 相关性能 缺口冲击强度9.8kJ/m 2；弯曲强度38.4MPa；拉伸强度24.2MPa；伸长率 413%。 3.BaSO4/EPDM 刚韧 配方组成 PP 35%～65% BaSO4 晶须 20%～40% EPDM 15%～25% 相关性能 拉伸强度24MPa；弯曲强度40 MPa；缺口冲击强度200J/m 。 4.PP/ CaCO3/POE 增韧材料 配方组成（质量份） PP（T30S） 75 CaCO3 10 POE（8200） 15 抗氯剂 1010 适量 相关性能 缺口冲击强度60kJ/m 2；拉伸强度20MPa；弯曲强度34MPa； 弯曲模量1400MPa。 5.增韧PP（1） 配方组成 PP（4016） 65%～75% POE 5%～10% PP（P340） 5%～10% EVA 5%～10% LDPE 5%～10% 6.增韧PP（2） 配方组成 PP 65%～75% POE 5%～10% PP 5% EVA 5%～10% LDPE 5%～10% 7.增韧PP（3） 配方组成 PP（T30S） 85% POE 5% PP（P340） 10% 8.增韧PP（4） 配方组成 PP 70%～75% POE 5% LDPE 10%～15% 9.增韧PP（5） 配方组成 PP 35%～45% POE 10%～20% 10.增韧PP（6） 配方组成 PP 35%～45% HDPE 35%～45% 二乙烯基苯 0.3%～0.6% DCP 0.02%～0.05% POE 10%～20% 11.增韧、填充 PP（1） 配方组成 PP 60%～65% J（PP+POE） 5% 滑石粉 30%～35% 12. 增韧、填充 PP（2） 配方组成 PP 50%～55% POE 10%～15% LLDPE 20%～30% 滑石粉 5%～10% 13. 增韧、填充 PP（3） 配方组成 PP（T30S） 15%～20% 滑石粉 15%～20% PP（340） 40%～50% 抗氧剂 0.3% POE 15%～18% 14.增韧、填充 PP（4） 配方组成 PP（30S） 30% SBS 10%～15% PP（304） 10% 滑石粉 30%～40% EVA 10%～15% 以上配方仅供参考。 15. 增韧、填充 PP（5） 配方组成（质量百份数） PP（T304S） 20%～45% LDPE 5%～10% PP（340） 10%～20% JPP 10% POE 10%～15% 滑石粉 10%～15% EVA 10% 16. 增韧、填充 PP（6） 配方组成（质量百份数） PP（T30S） 50%～55% EVA 5%～10% PP（340） 10%～15% JPP 5%～10% POE 10% 滑石粉 10% 17. 增韧、填充 PP（7） 配方组...
