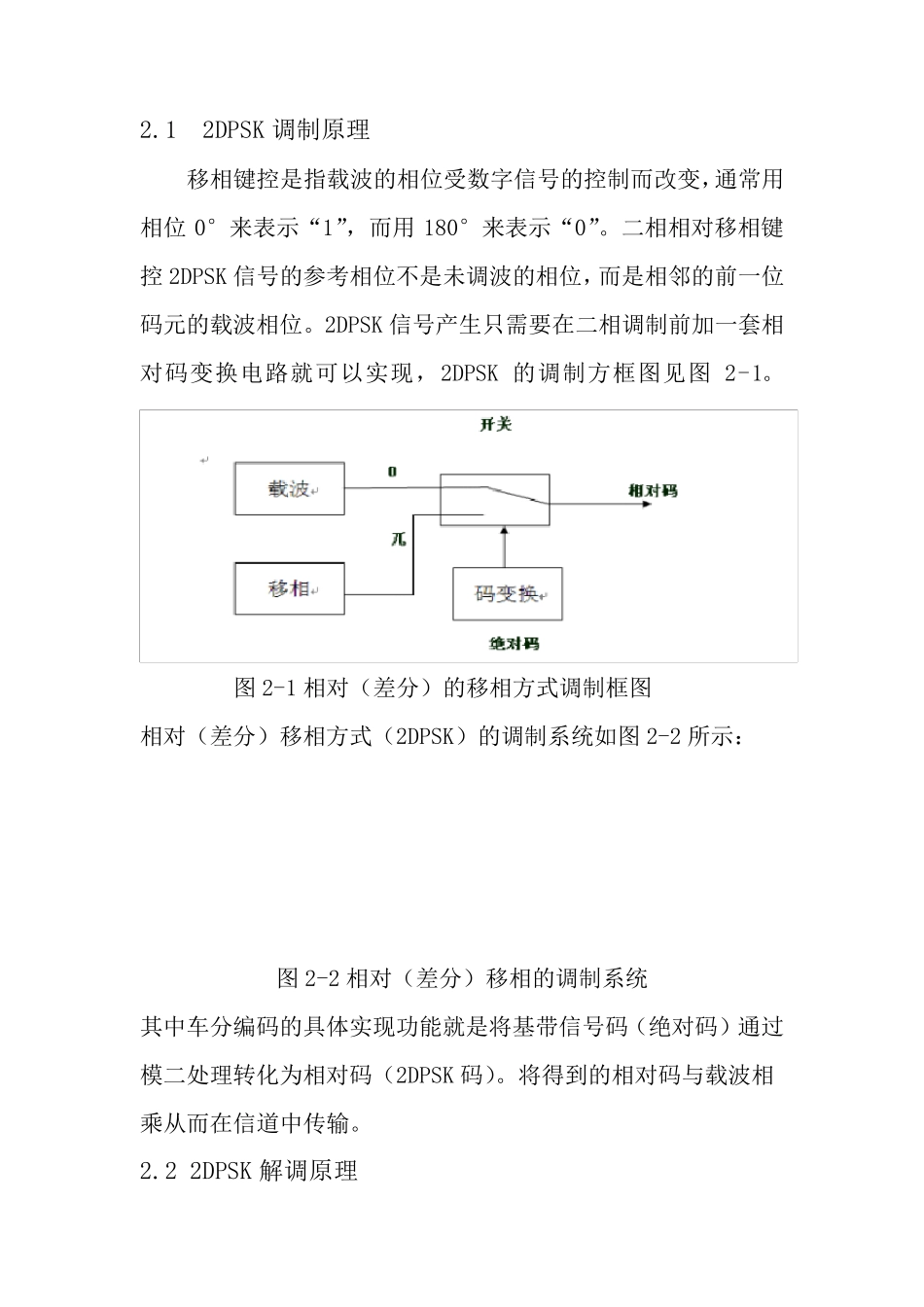

2DPSK 的调制解调及其System View 仿真 班级： 姓名： 学号： 指导老师： 2DPSK 的调制解调及其System View 仿真 摘要：对两种解调方式建立模型以及调制方法，从理论上解释2DPSK 的解调原理，采用System View 软件进行仿真，并对两种模型的仿真过程及结果进行分析和比较。 引言：基于数字信号的传输优于模拟信号，所以数字信号的传输越来越重要。虽然近距离时可以由数字基带信号直接传输，但是进行远距离传输时必须将基带信号调制到高频处。二进制移相键控是二进制数字信号调制的基本方式之一，其包括两种方式：绝对移相方式（2PSK）和相对（差分）移相方式（2DPSK）。绝对移相方式存在一个缺点，即倒“π”现象。因此，在实际中一般不采用2PSK，而采用2DPSK 方式。本文讨论2DPSK 的调制和解调模型。 一、 实验目的 通过本次实验，旨在达到以下目的： 1、 结合实践，加强对数字基带通信系统原理和分析方法的掌握； 2、 掌握系统时域波形分析、功率谱分析和眼图分析的方法，加强对2DPSK 信号的时域波形和功率谱等知识点的掌握； 3、 通过使用System View 软件进行仿真实验，进一步熟悉System View软件的使用，掌握主要步骤。 二、 基本原理 2.1 2DPSK 调制原理 移相键控是指载波的相位受数字信号的控制而改变，通常用相位0°来表示“1”，而用180°来表示“0”。二相相对移相键控2DPSK 信号的参考相位不是未调波的相位，而是相邻的前一位码元的载波相位。2DPSK 信号产生只需要在二相调制前加一套相对码变换电路就可以实现，2DPSK 的调制方框图见图 2-1。 图 2-1 相对（差分）的移相方式调制框图 相对（差分）移相方式（2DPSK）的调制系统如图 2-2 所示： 图 2-2 相对（差分）移相的调制系统 其中车分编码的具体实现功能就是将基带信号码（绝对码）通过模二处理转化为相对码（2DPSK 码）。将得到的相对码与载波相乘从而在信道中传输。 2.2 2DPSK 解调原理 2DPDK 信号有两种解调方式：极性比较法和差分相干解调法。 2.2.1 极性比较法 信号可以采用想干解调方式（极性比较法），其原理框见图2-3。其调制原理是：对2DPSK 信号进行相干解调，恢复出相对码，再通过码反变换器变换为绝对码，从而恢复出发送的二进制数字信息。在解调过程中，若相干载波产生180°相位模糊，解调出的相对码将产生倒置现象，但是经过码反变换器后，输出的绝对码不会发生任何倒置现象，从而解决了在载波相位模糊...
