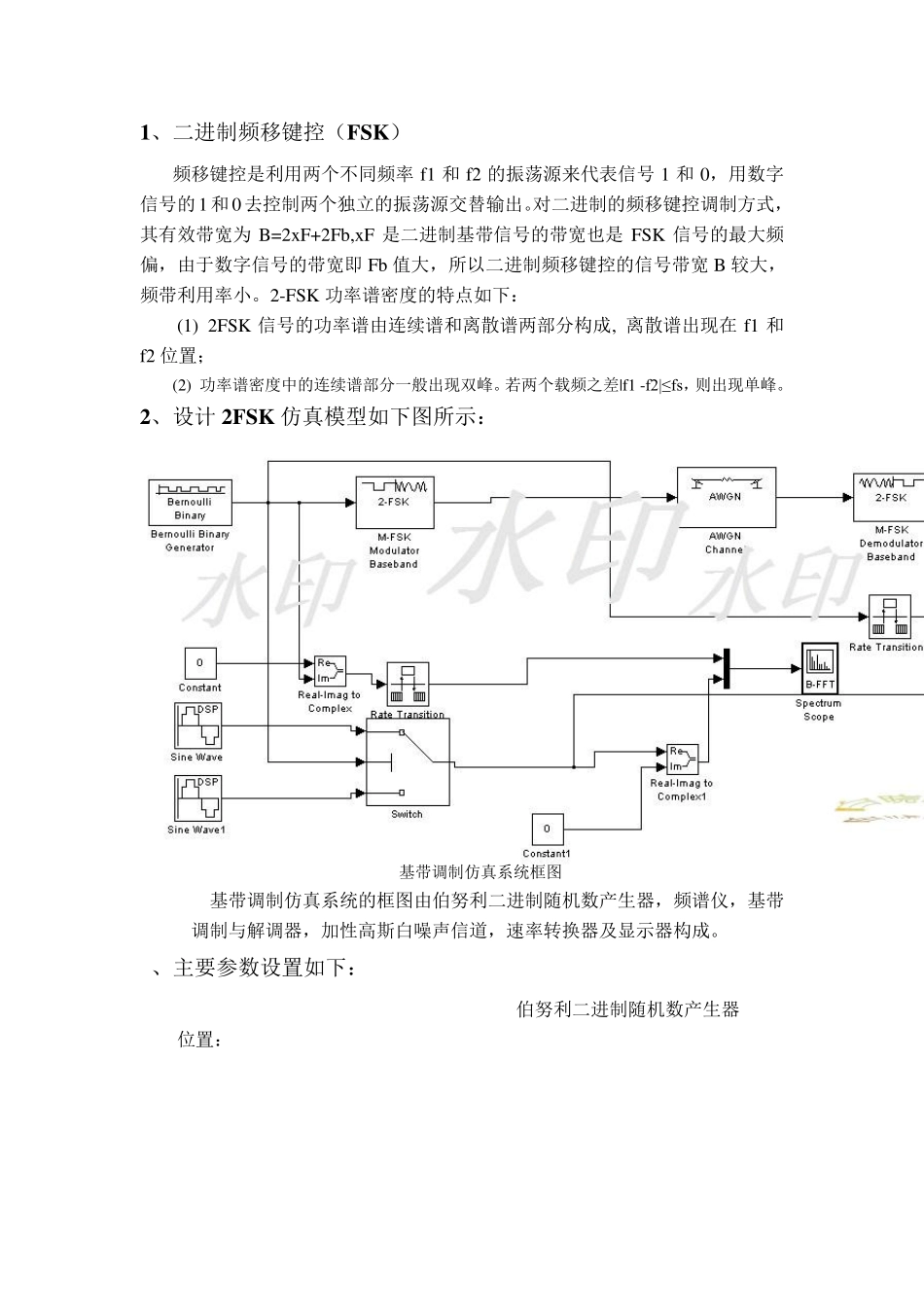

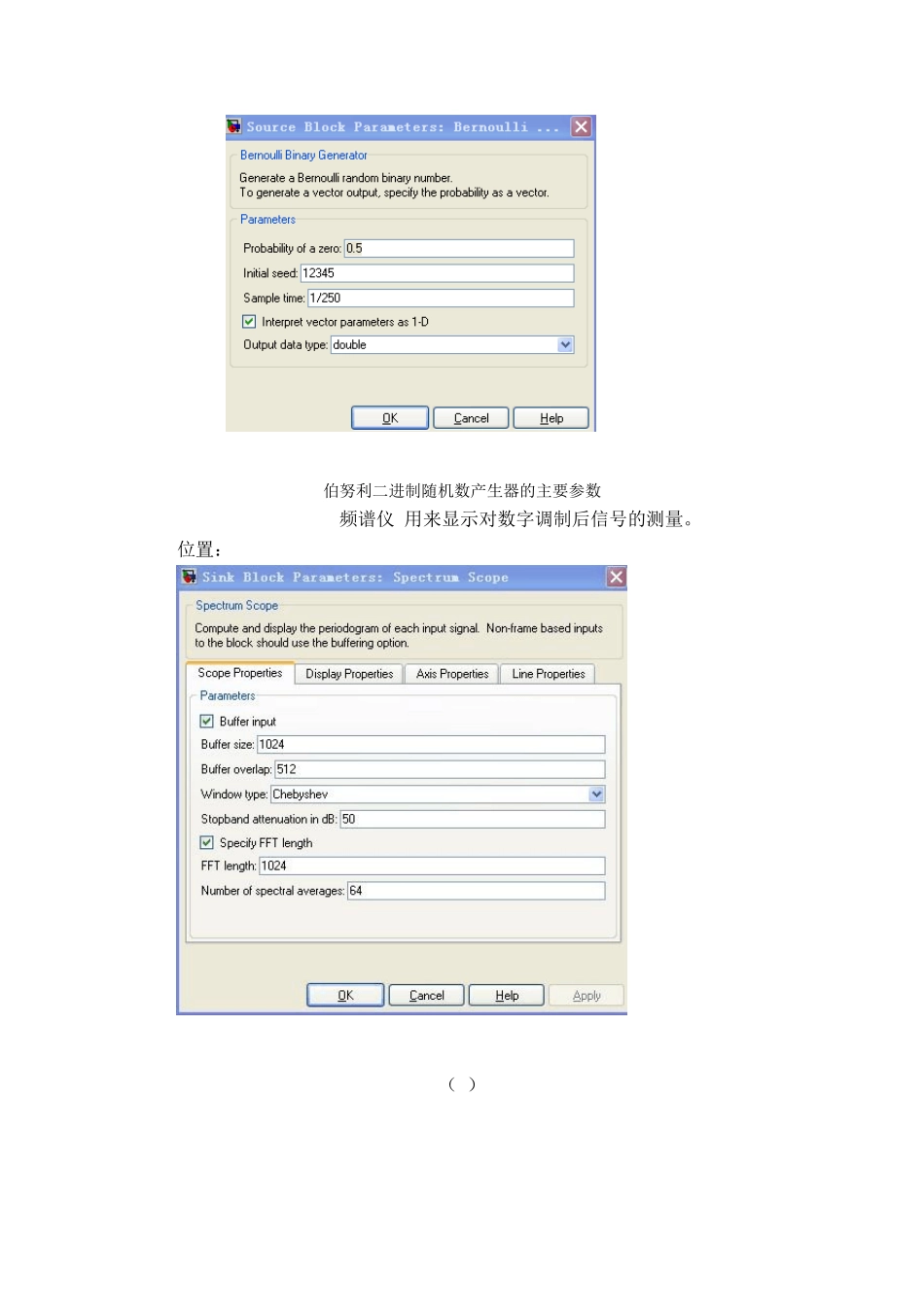

1、二进制频移键控(FSK) 频移键控是利用两个不同频率 f1 和 f2 的振荡源来代表信号 1 和 0,用数字信号的1和 0去控制两个独立的振荡源交替输出。对二进制的频移键控调制方式,其有效带宽为 B=2xF+2Fb,xF 是二进制基带信号的带宽也是 FSK 信号的最大频偏,由于数字信号的带宽即 Fb 值大,所以二进制频移键控的信号带宽 B 较大,频带利用率小。2-FSK 功率谱密度的特点如下: (1) 2FSK 信号的功率谱由连续谱和离散谱两部分构成,•离散谱出现在 f1 和f2 位置; (2) 功率谱密度中的连续谱部分一般出现双峰。若两个载频之差|f1 -f2|≤ fs,则出现单峰。 2、设计 2FSK 仿真模型如下图所示: FSK基带调制仿真系统框图 FSK基带调制仿真系统的框图由伯努利二进制随机数产生器,频谱仪,基带M-FSK调制与解调器,加性高斯白噪声信道,速率转换器及显示器构成。 3、主要参数设置如下: 1) Bernoulli Random Binary Generator (伯努利二进制随机数产生器) 位置:Communications Blockset\Comm Sources 伯努利二进制随机数产生器的主要参数 2) Spectrum Scope (频谱仪)用来显示对数字调制后信号的测量。 位置:DSP Blockset\DSP Sinks (a) (b) (C) 频谱仪的主要参数一 3) AWGN Channel(加性高斯白噪声信道)模拟加性高斯白噪声环境,使传输环境相同,FSK的信噪比为-3dB,其余两个为-6 dB。 位置:Communications Blockset\Channels 加性高斯白噪声信道的主要参数 4) Real-Imag to Complex 位置:math operations\real-imag to complex 5) M-FSK Modulator Baseband (基带 M-FSK调制器) 位置:Communications Blockset\Modulation\Digital Baseband Modulation 基带M-FSK调制器的主要参数 6) MSK Demodulator Baseband (基带MSK解调器) 位置:Communications Blockset\Modulation\Digital Baseband Modulation 基带M-FSK解调器的主要参数 7) rate transition(速率转换器) 位置:signal attributes\rate transition 8) scope(示波器) 位置:simulink\sinks\scope 9) sine wave(正弦波) 位置:singnal\singnal processing sources\sine wave 框图中的其余模块的参数用的是系统默认参数。 4、仿真结果如下: 2FSK基带调制信号频谱图 上图中 CH1表示的是基带信号的功率谱,而 CH2表示 2FSK调制后通带信号的功率谱。 Scope端的最终波形图 上图中第一张图是调制前原始基带信号的波形,第二张图是调制后通带信号的波形,第三张是解调信号的波形图。
