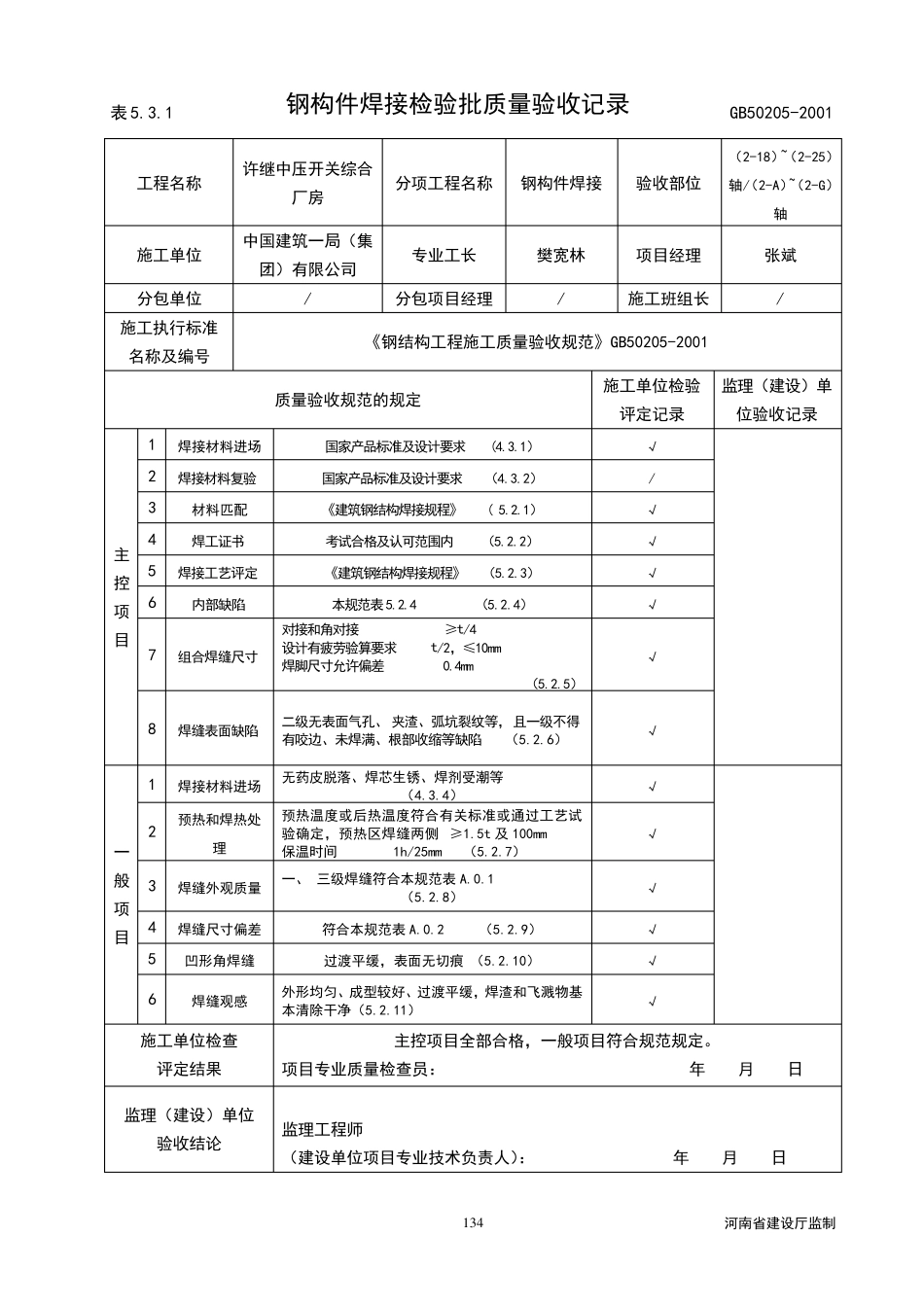

河南省建设厅监制 1 3 4 表5.3.1 钢构件焊接检验批质量验收记录 GB50205-2001 工程名称 许继中压开关综合厂房 分项工程名称 钢构件焊接 验收部位 （2-18）~（2-25）轴/（2-A）~（2-G）轴 施工单位 中国建筑一局（集团）有限公司 专业工长 樊宽林 项目经理 张斌 分包单位 / 分包项目经理 / 施工班组长 / 施工执行标准名称及编号 《钢结构工程施工质量验收规范》GB50205-2001 质量验收规范的规定 施工单位检验 评定记录 监理（建设）单位验收记录 主控项目 1 焊接材料进场 国家产品标准及设计要求 (4.3.1） √ 2 焊接材料复验 国家产品标准及设计要求 （4.3.2） / 3 材料匹配 《建筑钢结构焊接规程》 ( 5.2.1） √ 4 焊工证书 考试合格及认可范围内 （5.2.2） √ 5 焊接工艺评定 《建筑钢结构焊接规程》 （5.2.3） √ 6 内部缺陷 本规范表5.2.4 （5.2.4） √ 7 组合焊缝尺寸 对接和角对接 ≥t/4 设计有疲劳验算要求 t/2，≤10mm 焊脚尺寸允许偏差 0.4mm （5.2.5） √ 8 焊缝表面缺陷 二级无表面气孔、夹渣、弧坑裂纹等，且一级不得有咬边、未焊满、根部收缩等缺陷 （5.2.6） √ 一般项目 1 焊接材料进场 无药皮脱落、焊芯生锈、焊剂 受 潮 等 （4.3.4） √ 2 预 热 和焊热 处理 预 热 温 度 或 后 热 温 度 符 合有关标准或 通 过 工艺试验确 定，预 热 区 焊缝两 侧 ≥1.5t 及100mm 保 温 时 间 1h/25mm （5.2.7） √ 3 焊缝外 观 质量 一、 三 级焊缝符 合本规范表A.0.1 （5.2.8） √ 4 焊缝尺寸偏差 符 合本规范表A.0.2 （5.2.9） √ 5 凹 形 角焊缝 过 渡 平 缓 ，表面无切 痕 （5.2.10） √ 6 焊缝观 感 外 形 均 匀 、成 型 较 好 、过 渡 平 缓 ，焊渣和飞 溅 物 基本清 除 干 净 （5.2.11） √ 施工单位检查 评定结果 主控项目全 部合格，一般项目符 合规范规定。 项目专业质量检查 员 ： 年 月 日 监理（建设）单位 验收结论 监理工程师 （建设单位项目专业技 术 负 责 人 ）： 年 月 日 河南省建设厅监制 1 3 5 表5.3.2 焊钉焊接检验批质量验收记录 GB50205-2001 工程名称 许继中压开关综合厂房 分项工程名称 验收部位 施工单位 中建一局 专业工长 樊宽林 项目经理 分包单位 分包项目经理 施工班组长 施工执行...
