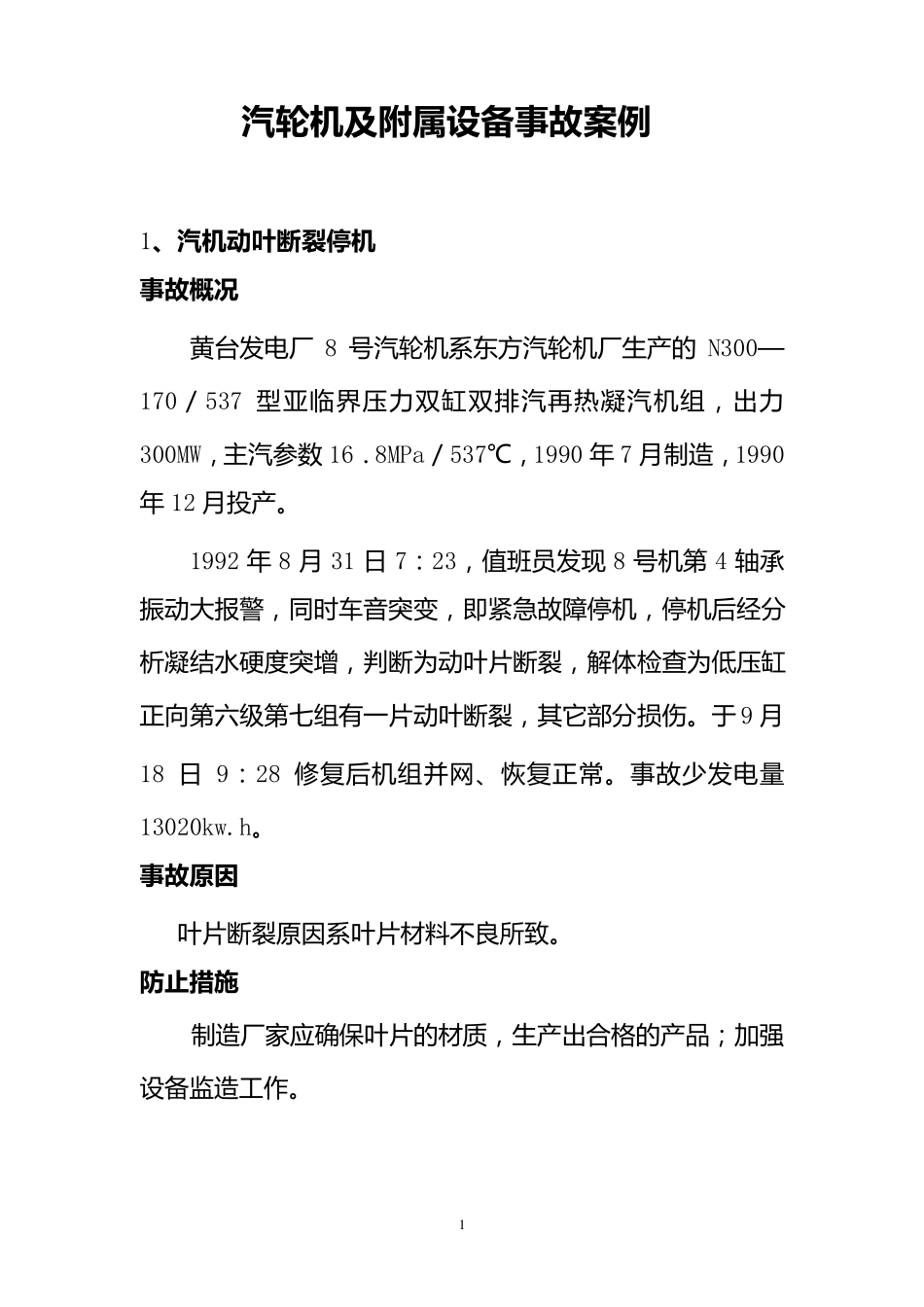

1 汽 轮 机 及 附 属 设 备 事 故 案 例 1、汽 机 动叶断裂停机 事 故 概况 黄 台 发 电 厂8 号 汽 轮 机 系 东 方 汽 轮 机 厂 生 产 的N300—170／ 537 型 亚 临 界 压 力 双 缸 双 排 汽 再 热 凝 汽 机 组 ， 出 力300MW， 主 汽 参 数 16． 8MPa／ 537℃， 1990 年 7 月制造， 1990年 12 月投产 。 1992 年 8 月 31 日 7：23， 值班员发 现 8 号 机 第 4 轴承振动大报警， 同时车音突变， 即紧急故障停机 ， 停机 后经分析凝 结水硬度突增， 判断为动叶片断裂， 解体检查为低压 缸正向第六级第七组 有一片动叶断裂， 其它部分损伤。于 9 月18 日 9：28 修复后机 组 并网、恢复正常。事故少发 电 量13020kw.h。 事 故 原因 叶片断裂原因系 叶片材料不良所致。 防止措施 制造厂 家应确保叶片的 材质， 生 产 出 合格的 产 品；加强设备监造工作。 2 2、末级叶片护环脱落 振动大停机检修 事故概况 十 里 泉 发 电 厂 7 号 机 系 哈 尔 滨 汽 轮 机 厂 生 产 的N300-16.7/537 型亚临界压力凝汽式机组,出力 300MW,1997年 11 月投产。 1997 年 11 月 29 日 15：04 7 号机组负荷 206MW，锅炉 B送风机出口帆布伸缩节突然爆开，造成炉瞠负压低锅炉 MFT，机组解列。15：45 机组重新启动，15：55 机组达全速，对机组全面检查正常，15：57 发电机准备并列时，4 号瓦轴振动突然达 360m，保护动作跳机。同时在机头监视的两名运行人员听到机组声音异常，即跑回控制室向班长汇报，破坏真空。机组眺闸后，倾听机组各部分声音无异常，转子惰走58rain。从低压缸人孔门观察 ，转子上 的平 衡 块 无脱 落 ，叶片 无断 裂 ，化 验 凝结 水 硬 度 也 合 格 。经 盘 车4h 后检查未 发现 异常，决 定 再 次 启动，20：l0 机组冲 转，当 汽轮机转速升到 2630r／ min 时因 振动大 跳闸，即破坏真空。12 月 3 日揭开低压外 缸检查发现 低压转子 3 号瓦侧 末 级 叶 片 严 重受 损 ，护环 甩 掉 36 片 ，部分叶 片 叶 顶 磨 损 ，叶 顶 20mm 左 右 及 护环变 色 发兰 ； 3 号瓦侧 低压缸汽封 齿 轻 微 磨 损 ； 上 导 流 环 在 45‘角处有约 lm 长磨 擦痕迹及 熔融金属堆积物，堆积高度 约 3 ...
